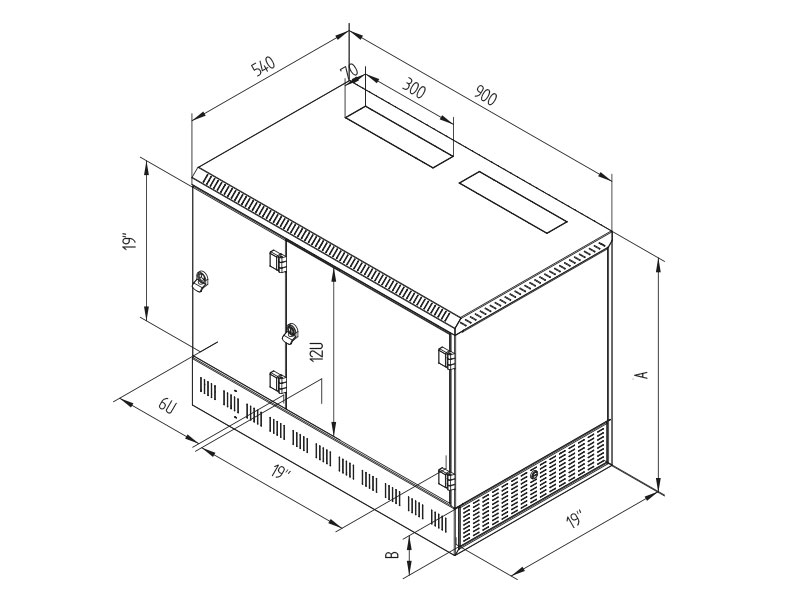

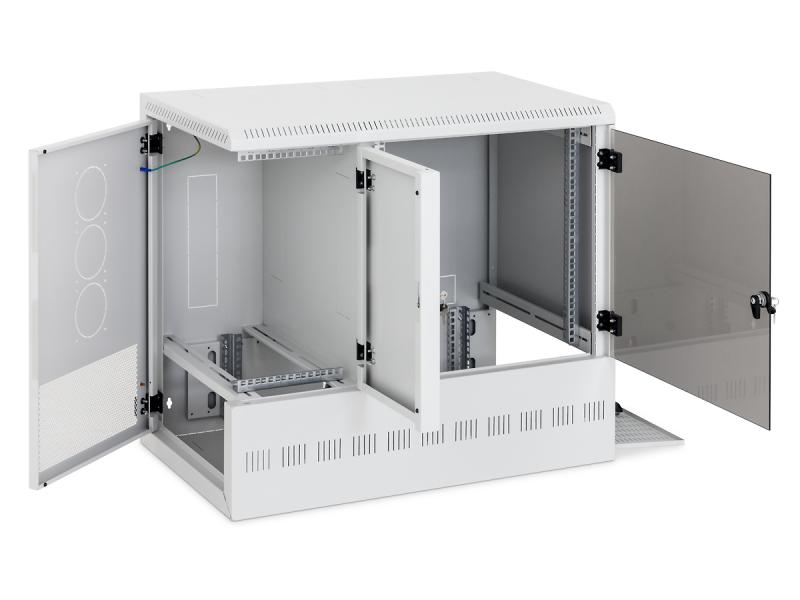

PIERWSZA SEKCJA

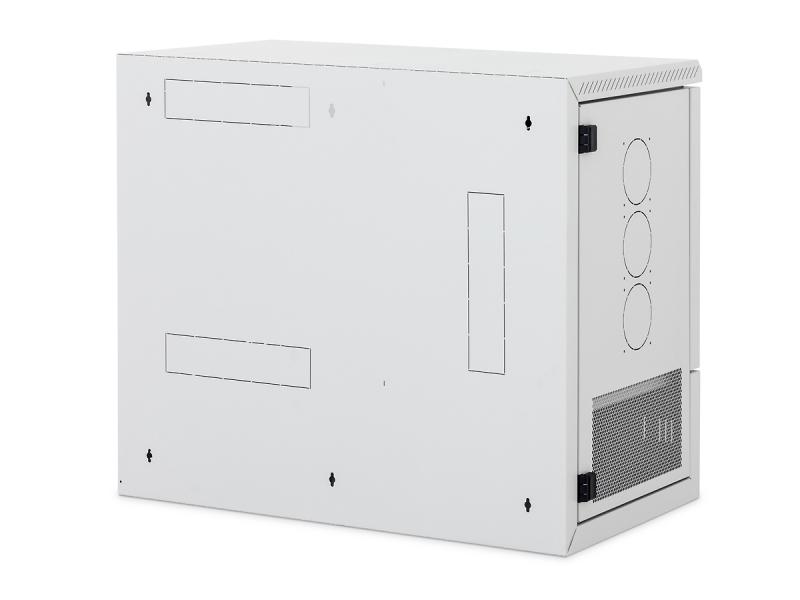

Pierwsza sekcja umożliwia instalację podzespołów 19“ o maksymalnej wysokości 6U i głębokości 450 mm. Urządzenia są ustawiane w pionie, a 19“ szyny są regulowane bezstopniowo na całej głębokości szafy. Na tylnej ścianie oraz w górnej i dolnej części szafy znajdują się otwory wprowadzające kable. Otwór w centralnej części szafy umożliwia połączenie kablowe między sekcjami. Wszystkie otwory wprowadzające mają demontowalne osłony.

DRUGA SEKCJA

Druga sekcja oferuje szerokość 19“, wysokość 12U i głębokość 450 mm. Szyny montażowe są regulowane bezstopniowo na całej głębokości szafy. Sekcja ta jest zwykle wykorzystywana do montażu strukturalnego okablowania i aktywnych elementów sieci. Tutaj indywidualne usługi przyłączane są do stanowisk pracy. Zalecana pojemność wynosi do 48 stanowisk (zgodnie z normami 2 porty na jedno stanowisko).

TRZECIA SEKCJA

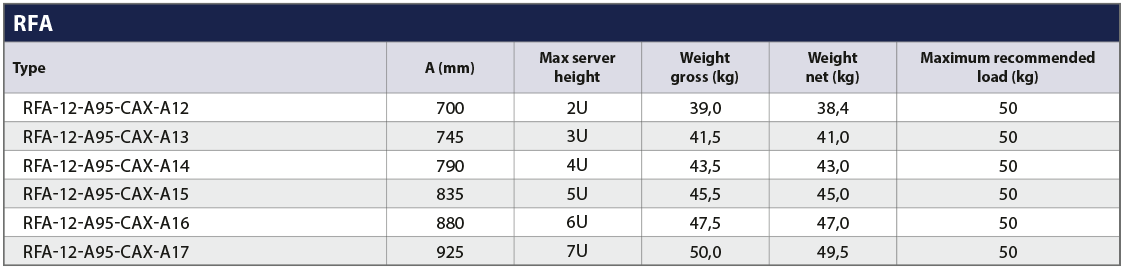

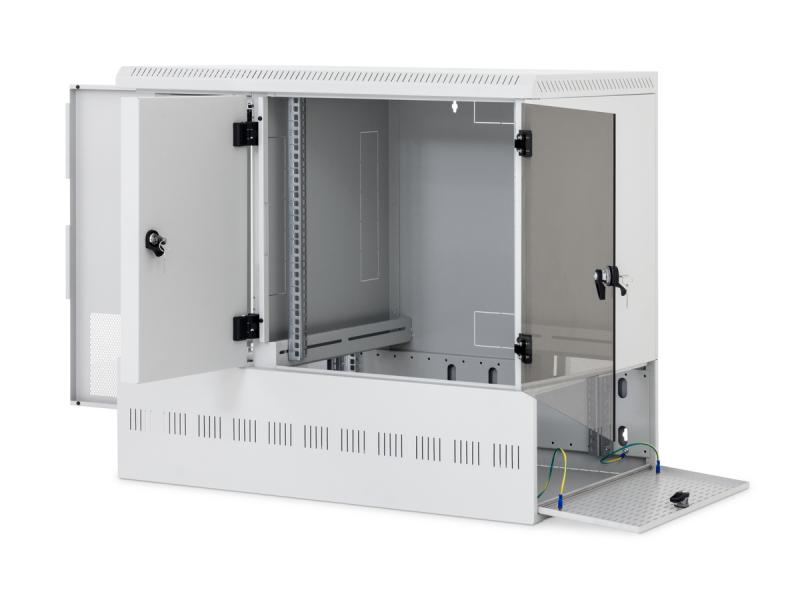

Trzecia sekcja zajmuje całą dolną powierzchnię szafy. Jest tu miejsce na montaż urządzenia o maksymalnej głębokości 800 mm, szerokości 19” i wysokości od 2 do 7U, w zależności od modelu szafy. Dostęp do tej części szafy jest zapewniony przez drzwi z prawej strony szafy. Obok szafy musi być wystarczająco dużo miejsca dla instalacji i konserwacji urządzeń.

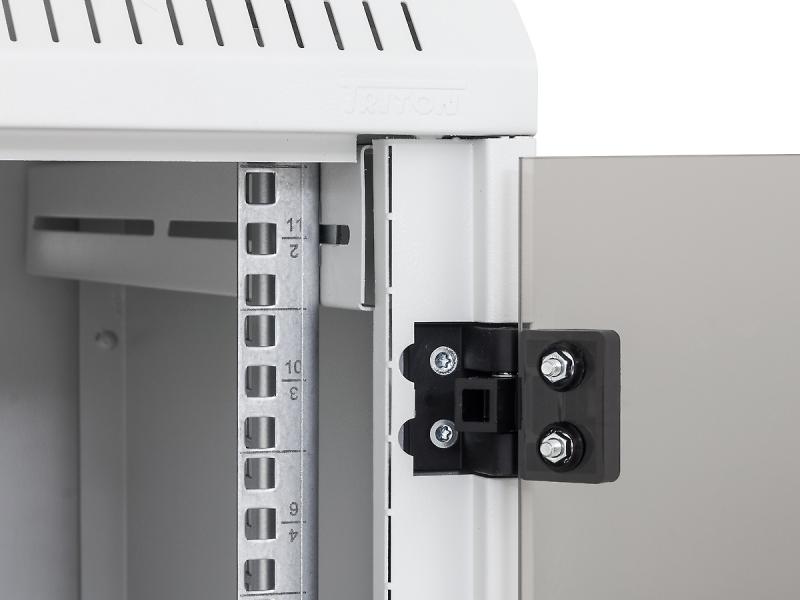

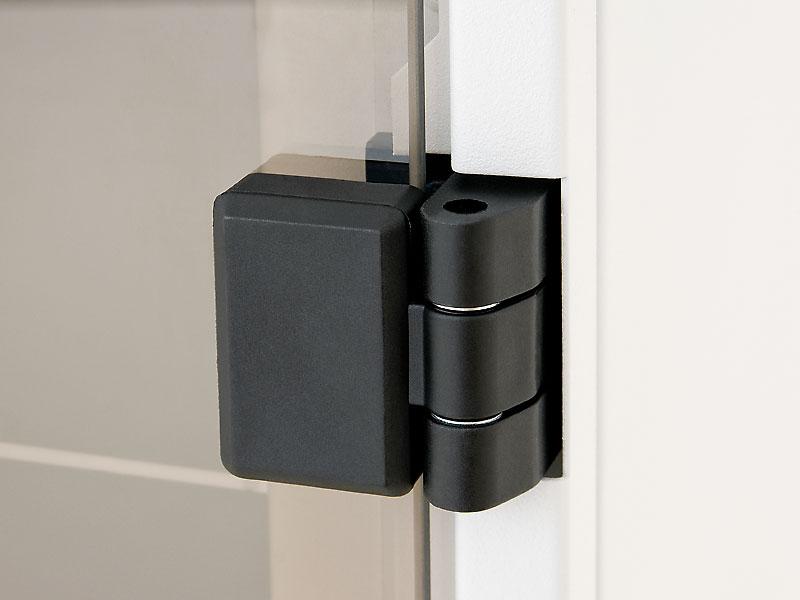

SPECJALNE ZAWIASY

Układ zawiasów umożliwia otwarcie drzwi pod kątem prawie 180°.

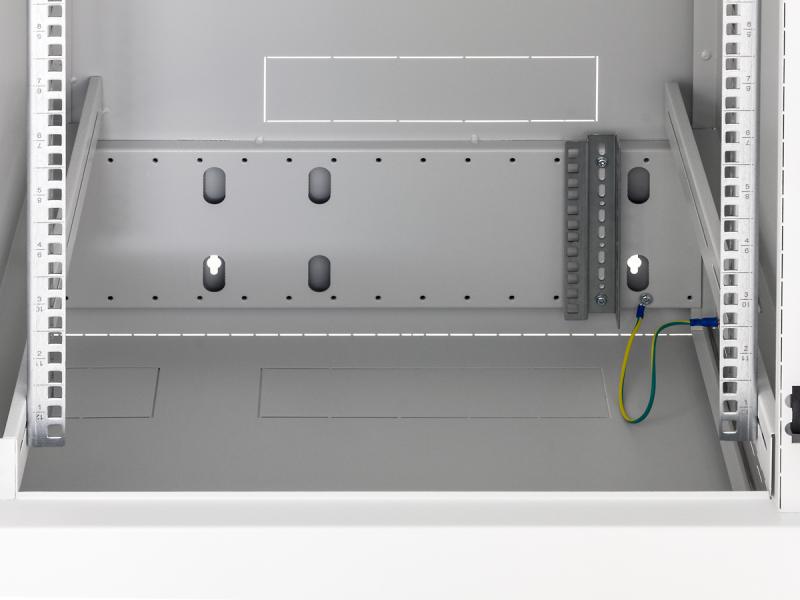

REGULOWANE PIONOWE SZYNY

Jedna para 19“ pionowych szyn dostosowuje się do głębokości szafy. Ułatwia to montaż urządzenia i konfigurację przewodów połączeniowych.

SZTYWNA KONSTRUKCJA

Wysoka jakość wykonania oraz najnowsze technologie zapewniają doskonały wygląd szafy.

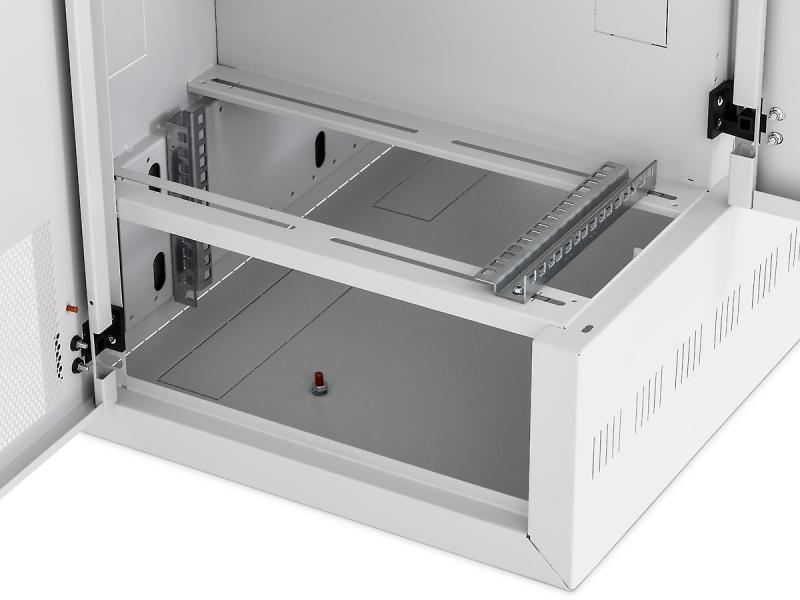

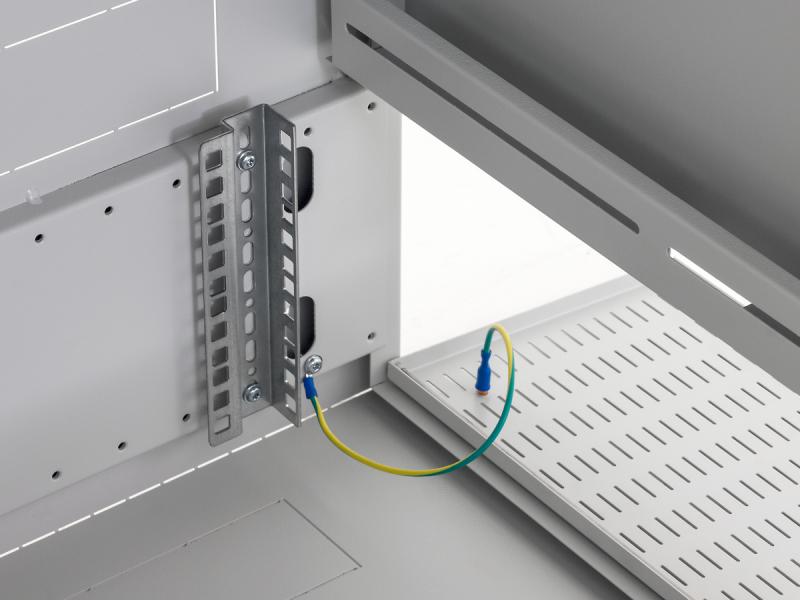

DOLNA SEKCJA PRZEZNACZONA DO MONTAŻU SERWERÓW

19“ sekcja w dolnej części szafy została zaprojektowana do instalacji serwerów i innych urządzeń na szynach ślizgowych. Mają one pojemność od 2 do 7U. Każda sekcja szafy jest zamykana, a na żądanie każda sekcja może być zamykana za pomocą unikatowego klucza.

INSTALACJA SERWERÓW

Serwery przystosowane do montażu w szafach rack, oraz inne podobne urządzenia o głębokości do 800 mm są montowane w obudowie za pomocą specjalnych szyn teleskopowych, które nie są częścią wyposażenia szafy.

CHŁODZENIE ZAINSTALOWANYCH PODZESPOŁÓW

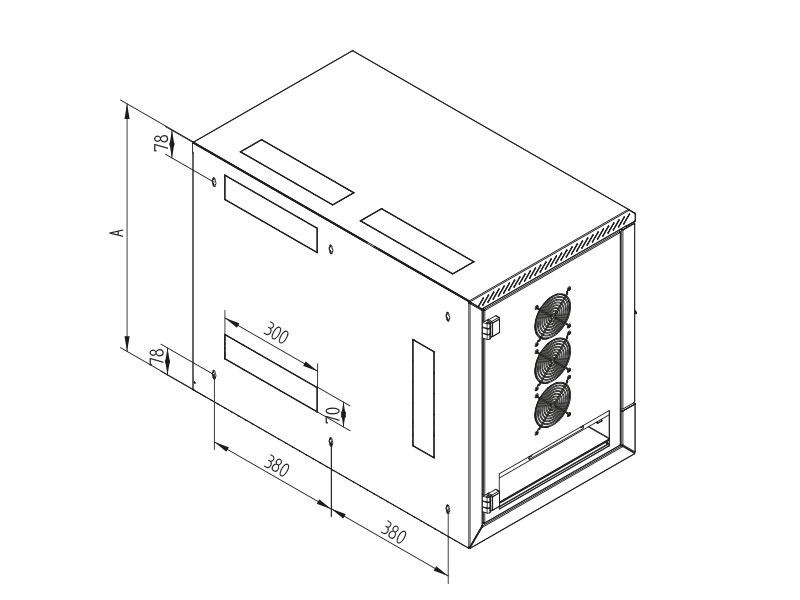

Chłodzenie powietrzem przez perforowaną powierzchnię ramy i bocznych drzwi może być usprawnione poprzez montaż wentylatorów do szaf naściennych (RAX-CH-X07-X9).

Oryginalna wersja z pionowo montowanym serwerem 2U jest nadal dostępna na zamówienie.

WARUNKI EKSPLOATACJI

Środowisko działania:

• Biuro
• Szafa nie jest przeznaczona do instalacji na zewnątrz i do instalacji w środowiskach, które mogą wpływać niekorzystnie na funkcjonowanie szafy i zamontowanych wewnątrz urządzeń (np. środowiska z niebezpieczeństwem wybuchu, środowiska o wysokiej wilgotności).

Należy chronić przed:

• Uszkodzeniami mechanicznymi
• Niewłaściwym użytkowaniem
• Używaniem szafy do innych celów

Niewłaściwe użytkowanie to w szczególności:

• Przeładowanie (przekroczenie maksymalnego zalecanego obciążenia)
• Instalacja urządzeń, które mogą wpływać negatywnie na działanie szafy lub pozostałych zainstalowanych urządzeń
• Zmiany w konstrukcji szafy

Instalacja szafy

• W celu zapewnienia maksymalnej ładowności zalecane jest równomierne rozłożenie obciążenia.
• Aby zapobiec wnikaniu pyłu do szafy przez otwory wprowadzające kable, otwory te muszą być uszczelnione za pomocą zaślepki ze szczotką lub ramki do wprowadzania kabli (oba te elementy są zawarte w zestawie).

Ochrona środowiska

• Wszystkie elementy wykonane są z materiałów nadających się do recyklingu, a po demontażu obudowy, muszą być utylizowane zgodnie z odpowiednimi przepisami.

Certyfikaty i zgodność

Ten produkt jest certyfikowany przez TÜV SÜD Czech, numer certyfikacji 11.398.137, data 14/02/2018 i jest w pełni zgodny z normą ČSN EN 62208 ed.2:2012 (EN 62208:2011).
