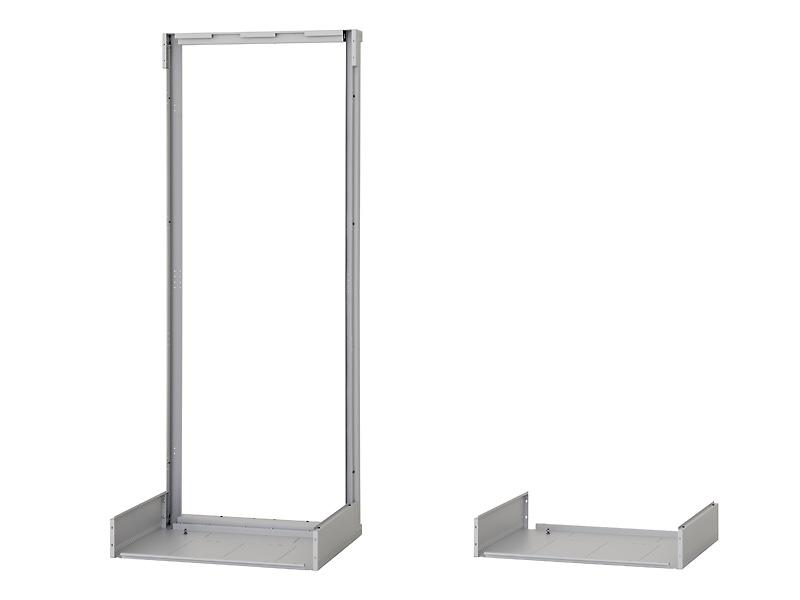

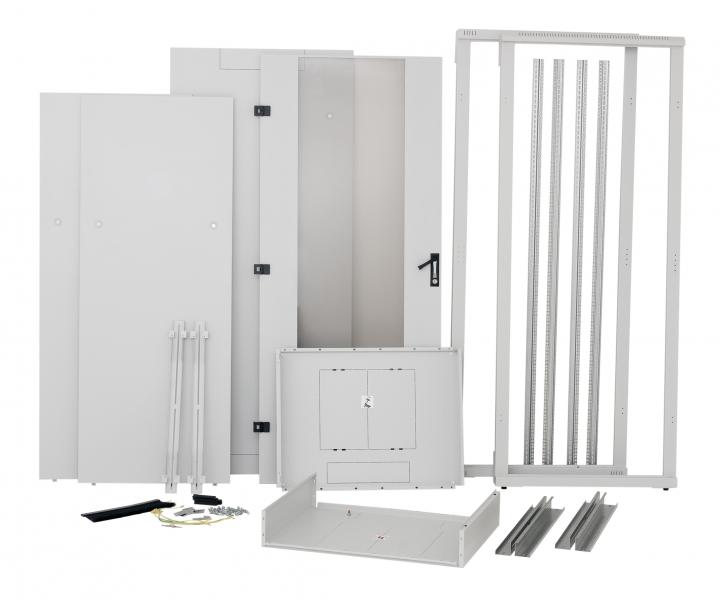

Rozebíratelnost

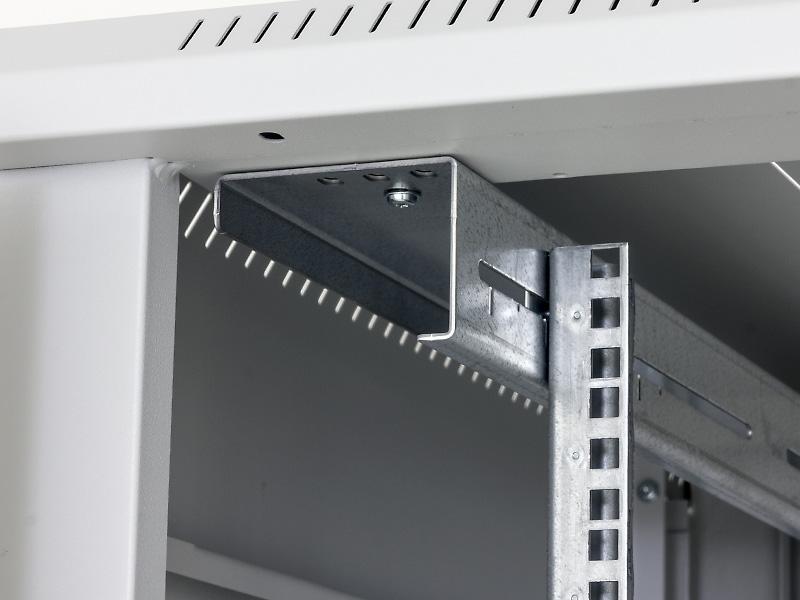

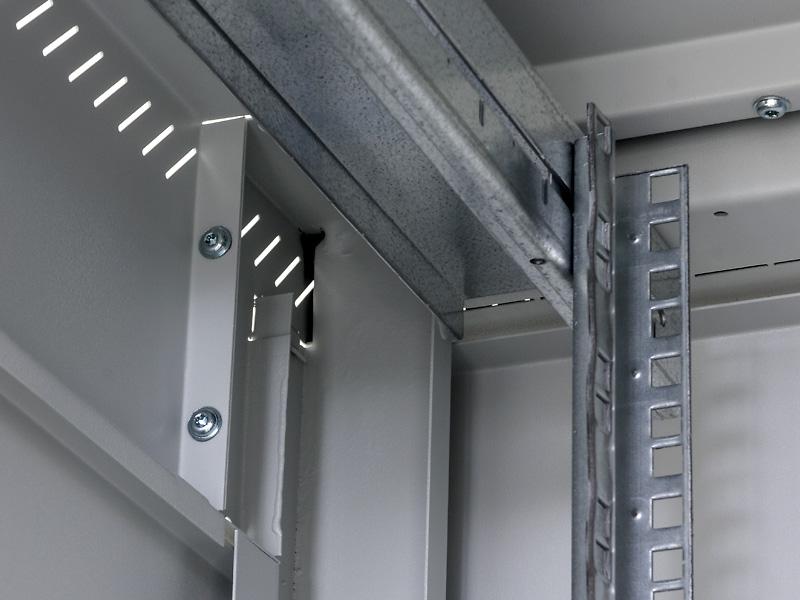

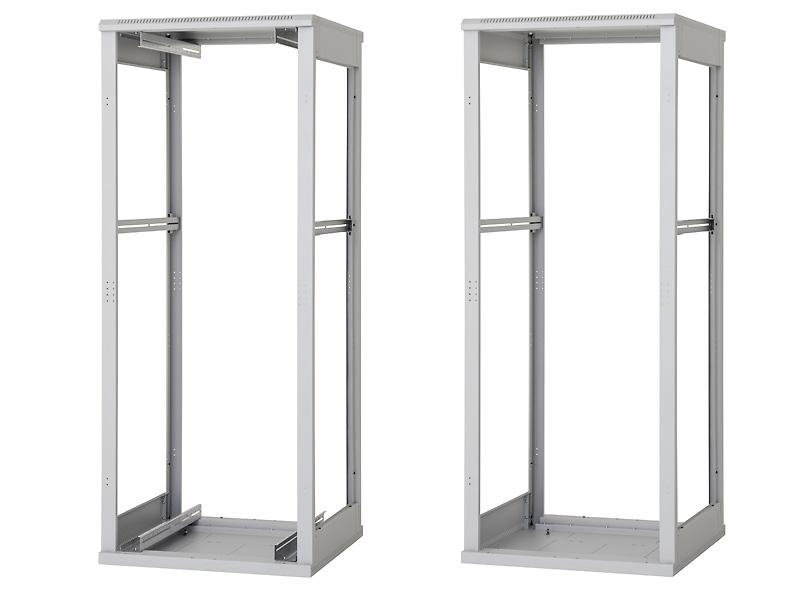

Jednotlivé díly RZA jsou spojeny systémem šroubových spojů do kompaktního celku se stejnou nosností, jako má svařovaný rozvaděč. Většina částí je spojena závitotvornými šrouby technologie Tap-Tite. To zajišťuje vysokou pevnost šroubovaného spoje i po několika rozebráních. Výrobek je dodáván ve smontovaném stavu a jeho přemístění do těžko přístupných míst je možné po částečném nebo úplném rozebrání.

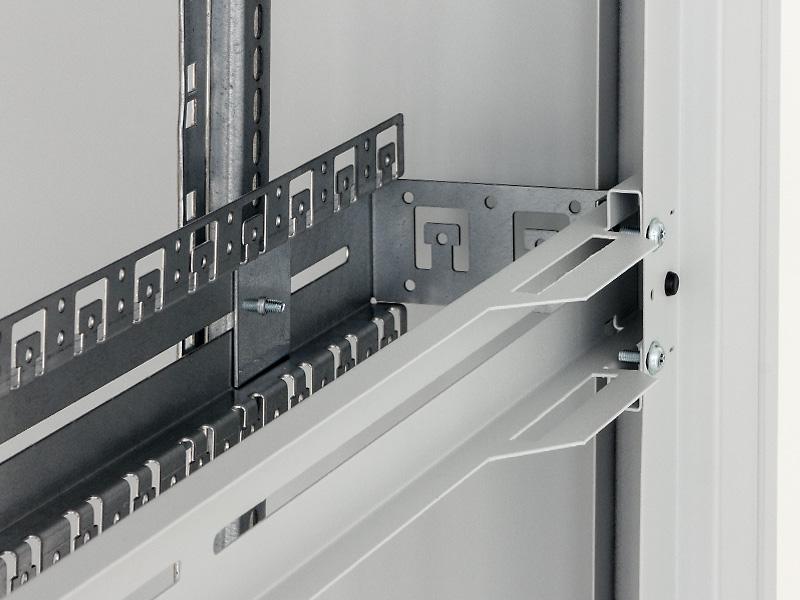

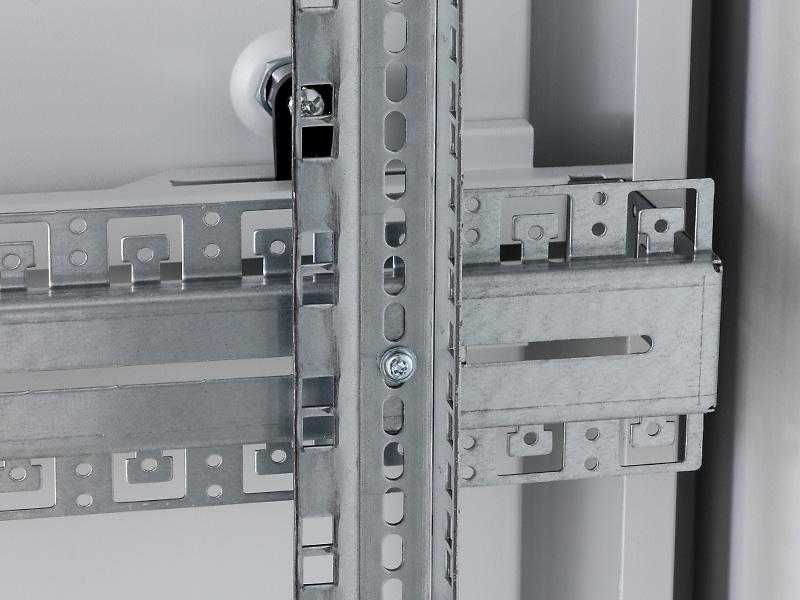

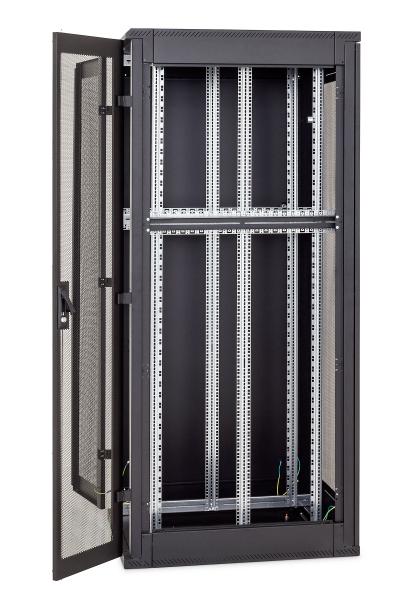

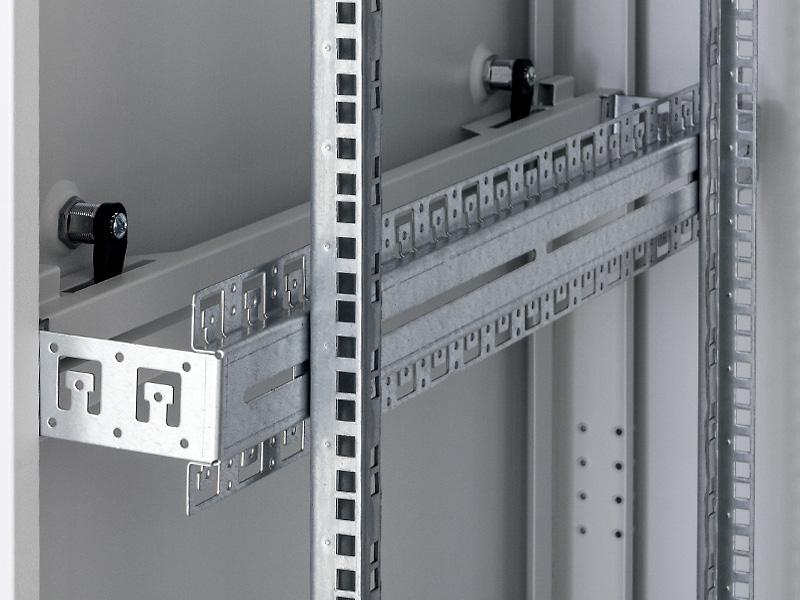

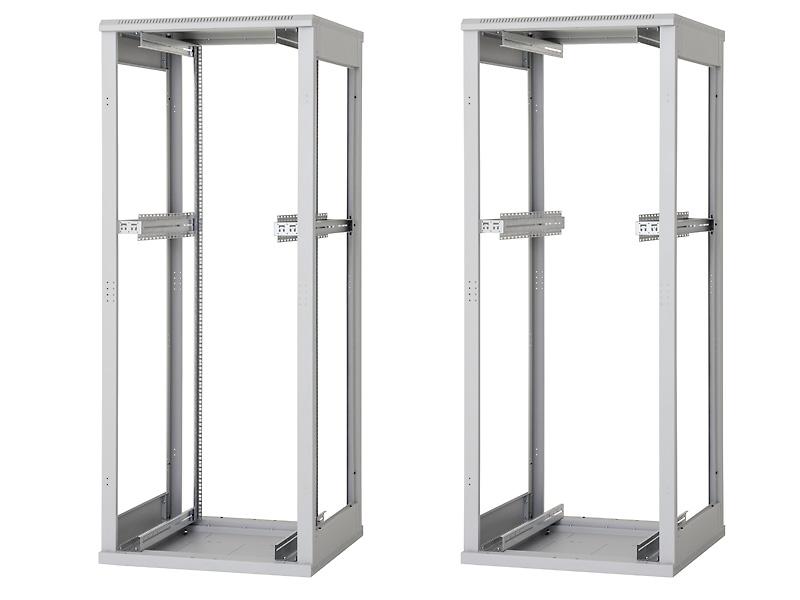

Flex frame

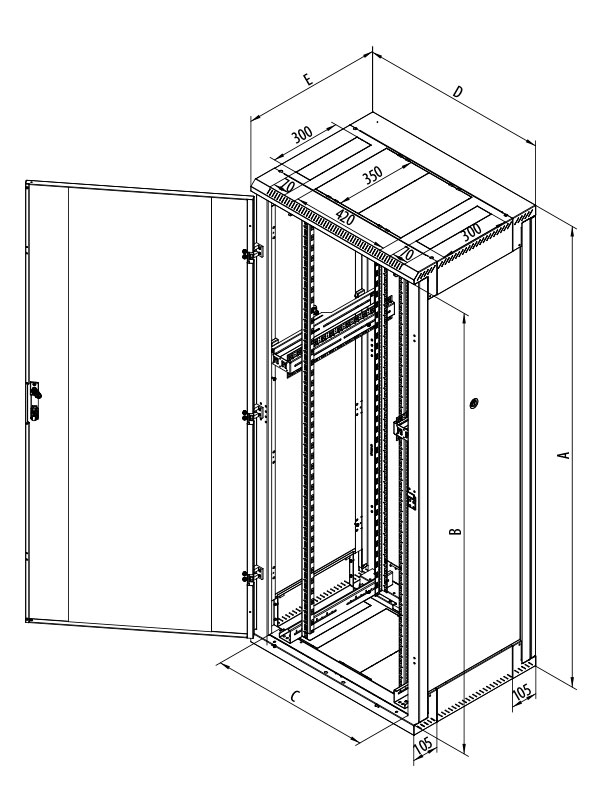

(Platí pro šíři rozvaděče 800 mm). Systém umožňuje instalaci posuvných vertikálních lišt v rozponu 19“, 21“ a 23“, přesně podle požadavků instalovaných zařízení.

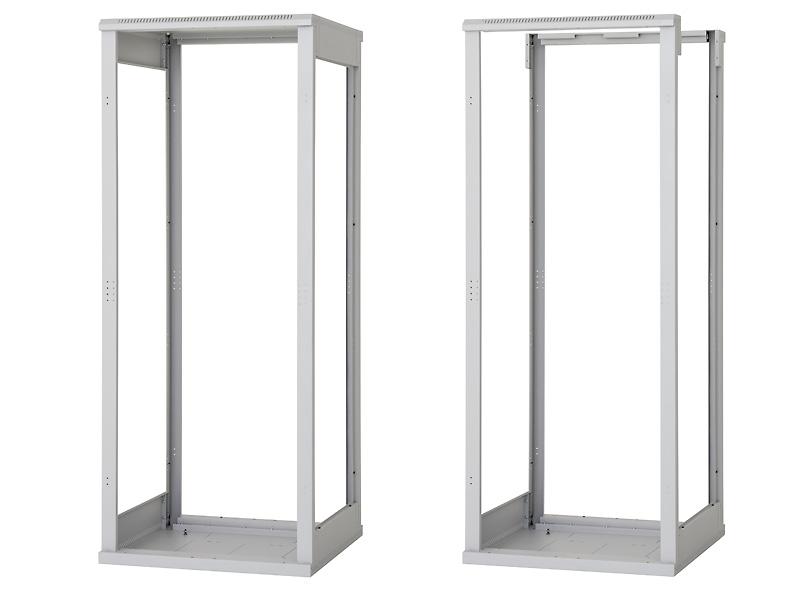

DEMONTOWALNE CZĘŚCI

Poszczególne elementy szafy RZA są skręcone razem, aby utworzyć zwartą konstrukcję o takiej samej nośności jak szafy spawane. Większość elementów jest połączonych za pomocą śrub gwintujących Tap-Tide. Zapewnia to bardzo wysoką sztywność połączenia śrubowego nawet po wielokrotnym skręcaniu i rozkręcaniu. Szafa jest montowana przed wysyłką i może być przeniesiona do trudno dostępnych miejsc po częściowym lub całkowitym demontażu.

ELASTYCZNA RAMA

(dla szaf o szerokości 800 mm) System ten umożliwia przesuwanie pionowych szyn do instalacji urządzeń w rozmiarze 19 „, 21“ i 23 „.

DEMONTOWALNE PANELE ZAŚLEPIAJĄCE

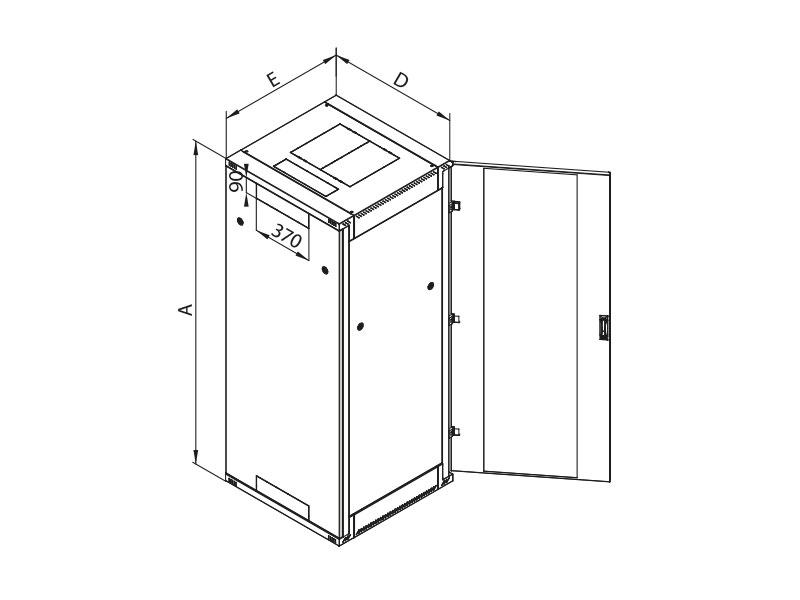

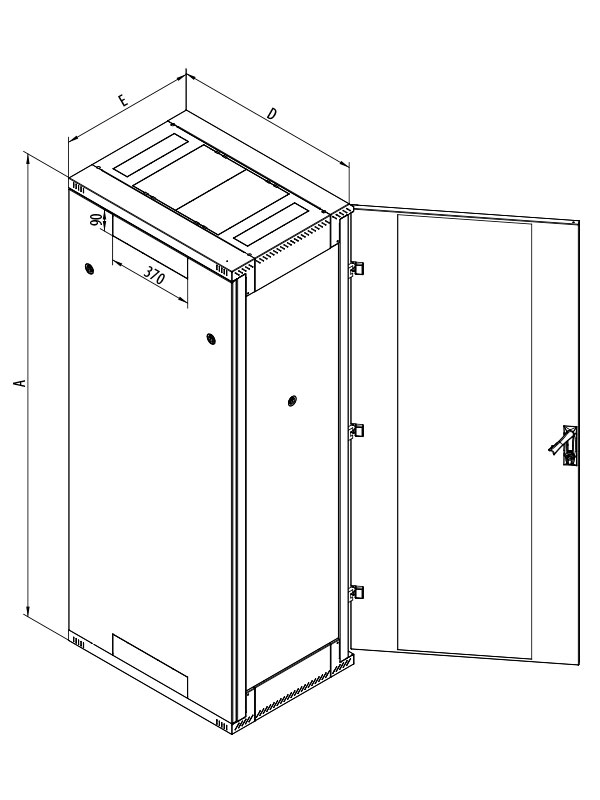

Otwory wprowadzające kable (370 x 90 mm) w tylnej części szafy są wyposażone w demontowalne panele zaślepiające. Aby zapobiec wnikaniu pyłów, możliwe jest uszczelnienie otworów wprowadzających za pomocą panelu zaślepiającego ze szczotką, albo ramki zabezpieczającej (obie dostarczone z w zestawie z szafą). Duży otwór w górnej części szafy, zasłonięty demontowalnym panelem zaślepiającym pozwala na montaż wentylatora Triton z zewnątrz szafy bez konieczności używania śrub.

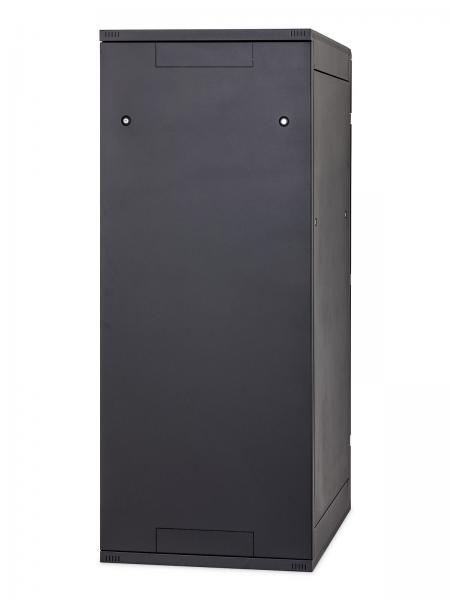

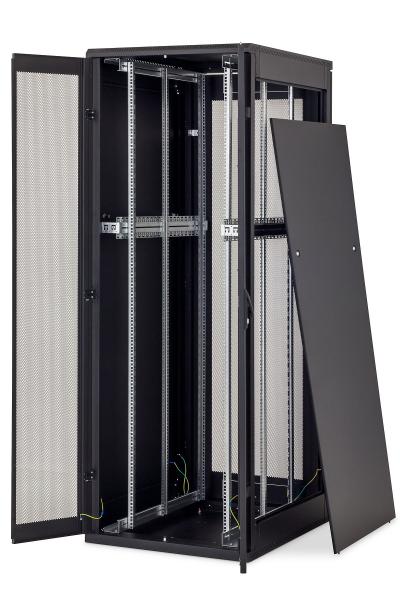

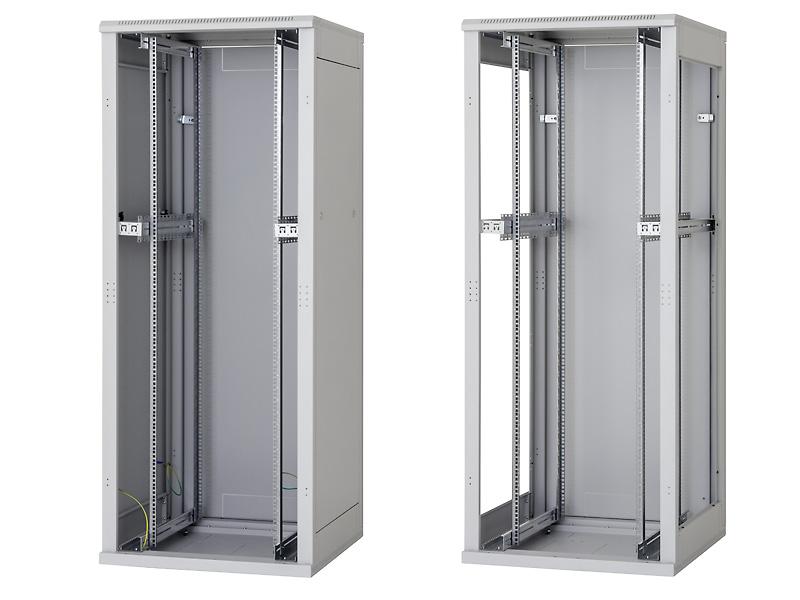

WYJMOWANE PANELE BOCZNE I TYLNA POKRYWA

Szafa RMA ma spawaną ramę i zdejmowane panele boczne, które mają zamontowane zamki, otwierane za pomocą tego samego klucza, co drzwi przednie i pokrywa tylna.

SZTYWNA KONSTRUKCJA

Szafa RZA ma solidną spawaną konstrukcję. Wysoka jakość wykonania i najnowsze technologie zapewniają doskonały wygląd szafy.

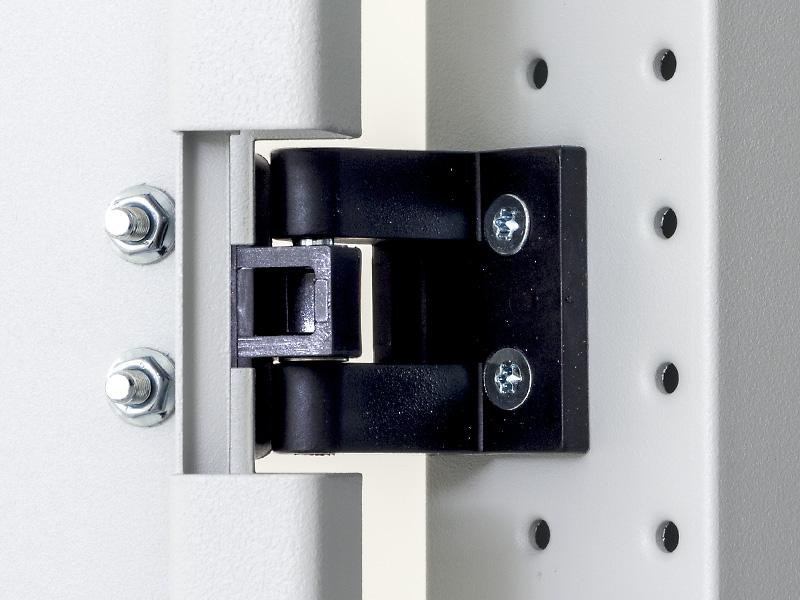

SPECJALNE ZAWIASY

Układ zawiasów umożliwia otwarcie drzwi pod kątem prawie 180°. Drzwi mogą być łatwo zdemontowane i ponownie zamontowane np. w celu zmiany kierunku otwierania.

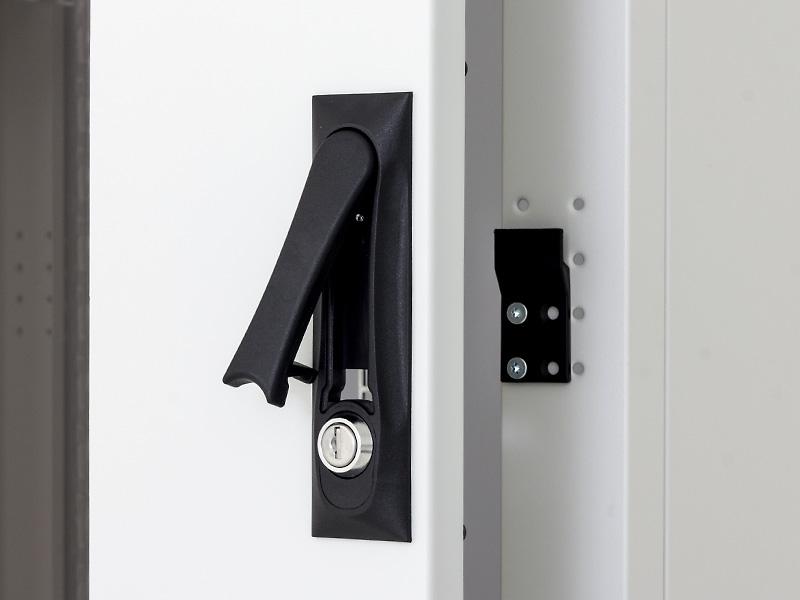

UCHWYTY TRITON

rodukujemy własne uchwyty do szaf wolnostojących. Po wymianie plastikowego modułu z tworzywa sztucznego (nie załączonego), możliwe jest używanie tradycyjnych lub pół-cylindrycznych wkładek zamka. Patent: PUV 2013-27443.

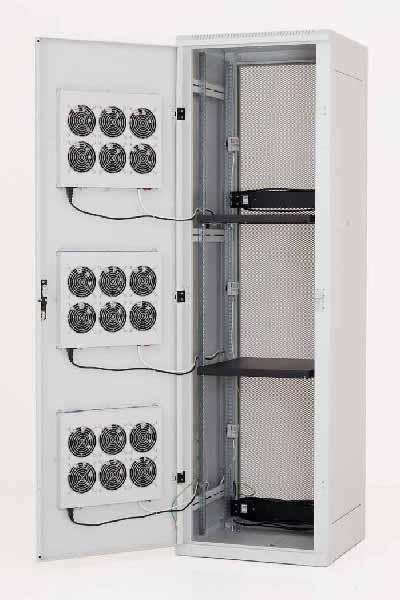

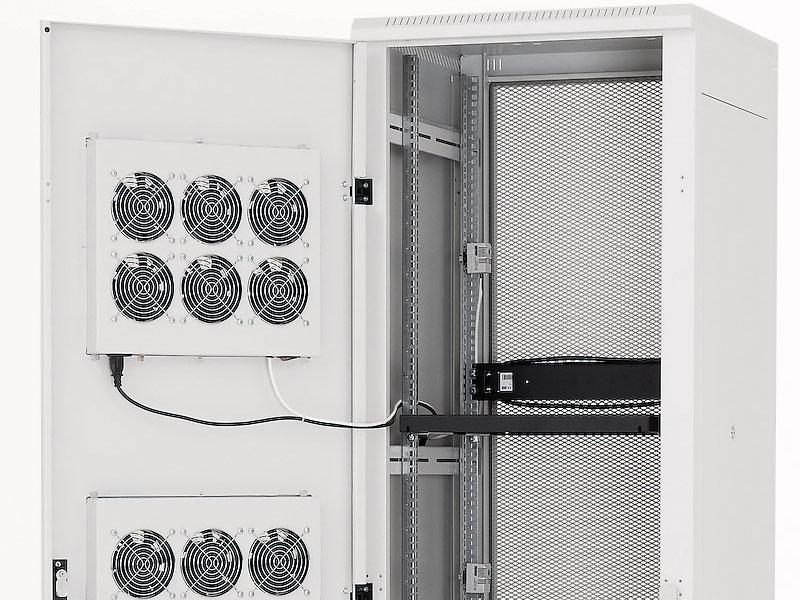

DRZWI PRZYSTOSOWANE DO MONTAŻU WENTYLATORÓW

Przy tym modelu szafy możliwe jest zamówienie specjalnych metalowych drzwi, przystosowanych do montażu wentylatorów RAx-CH-X0x-X3.

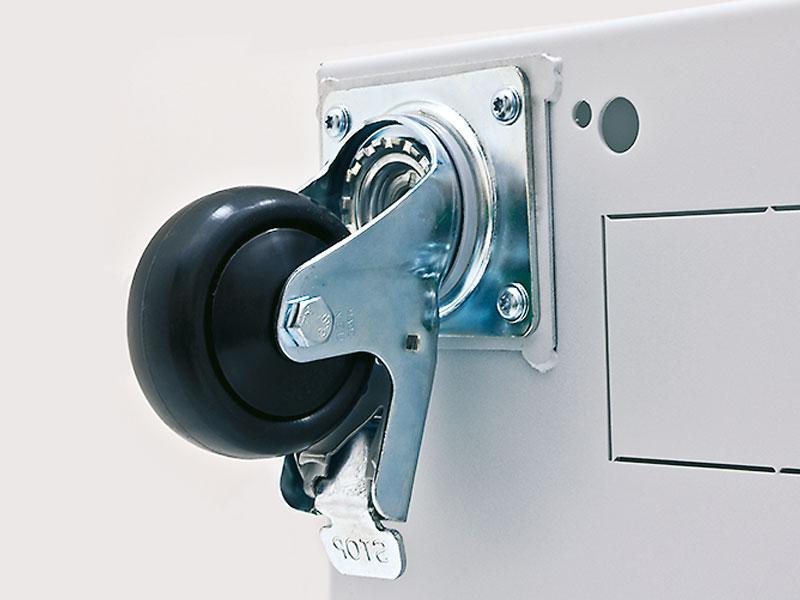

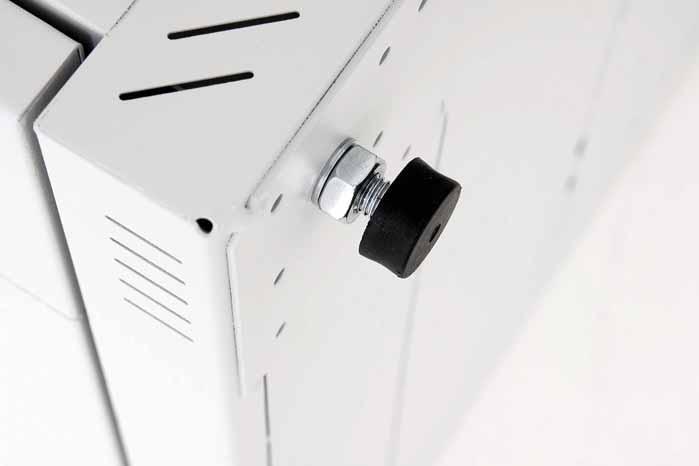

KÓŁKA, NÓŻKI POZIOMUJĄCE

Szafa jest przygotowana do montażu na kółkach i nóżkach poziomujących.

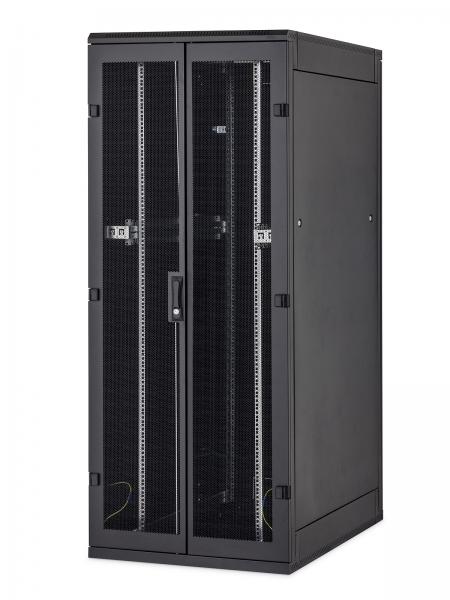

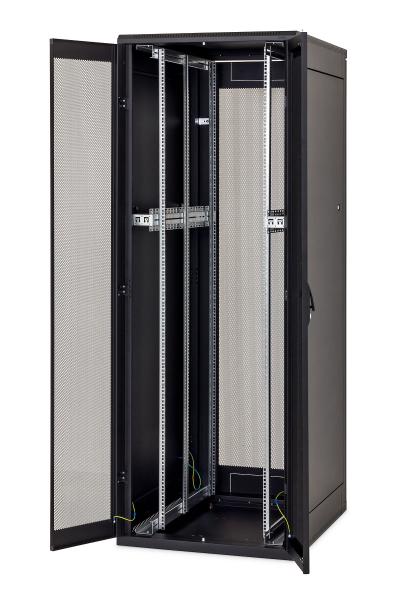

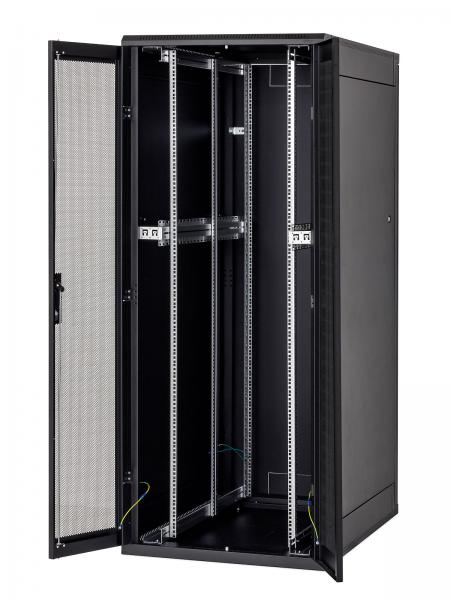

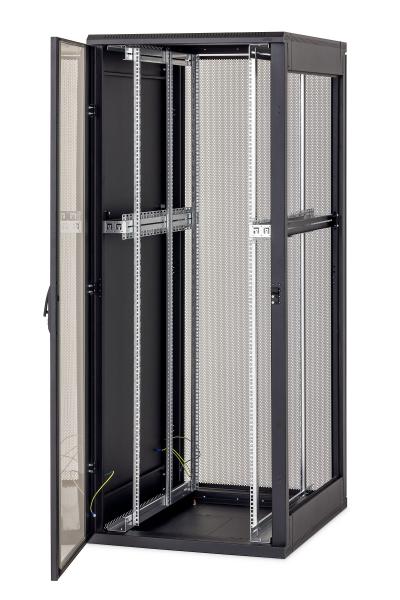

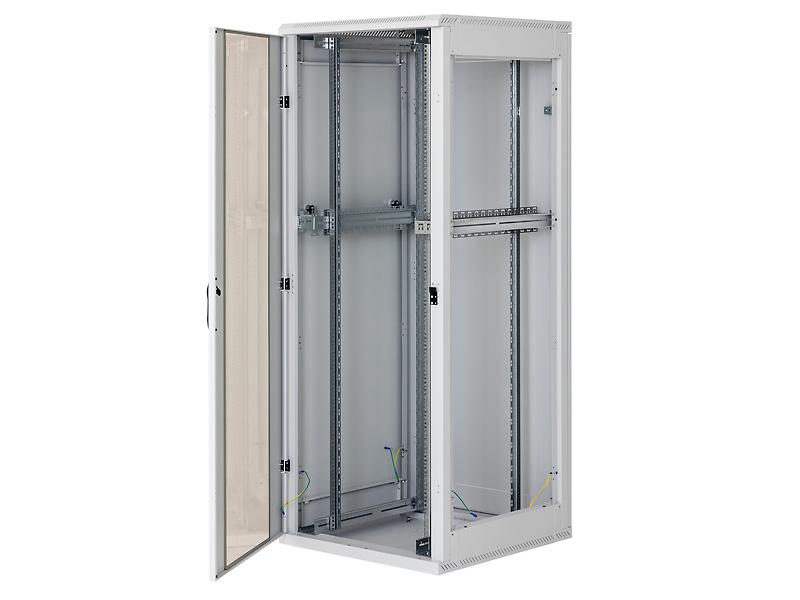

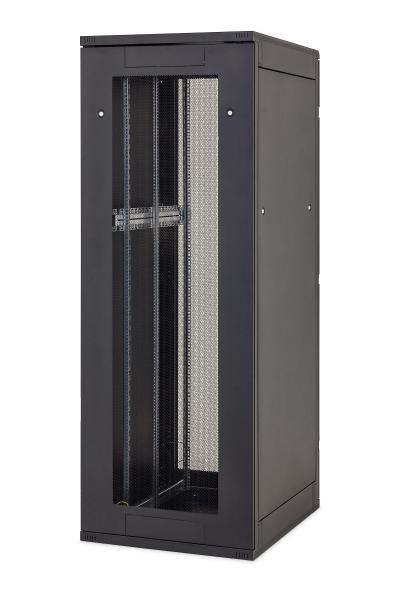

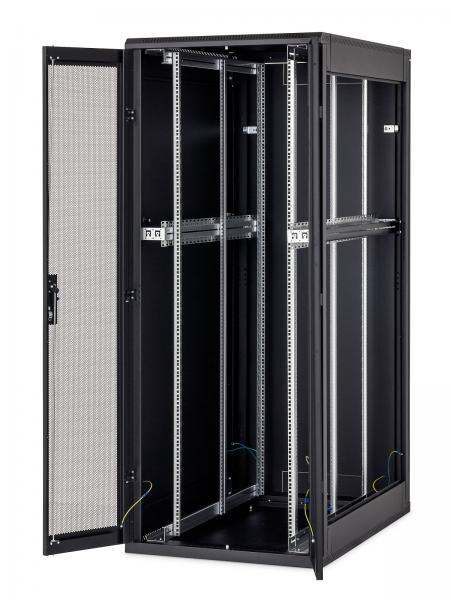

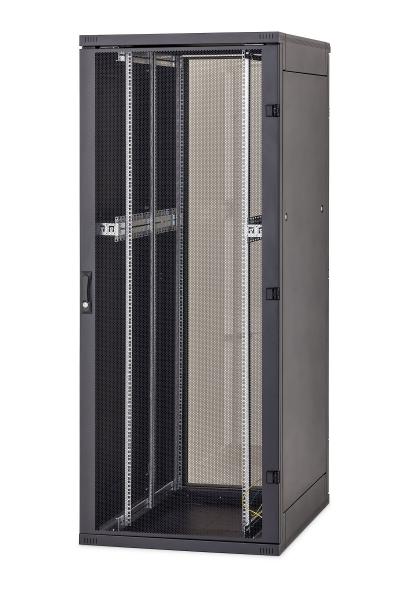

• 19″ wolnostojąca szafa z certyfikatem IP20

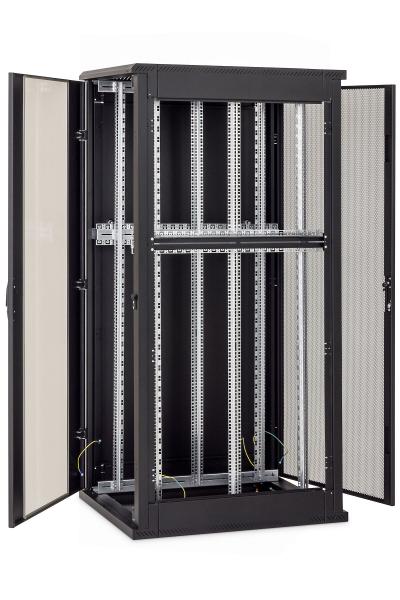

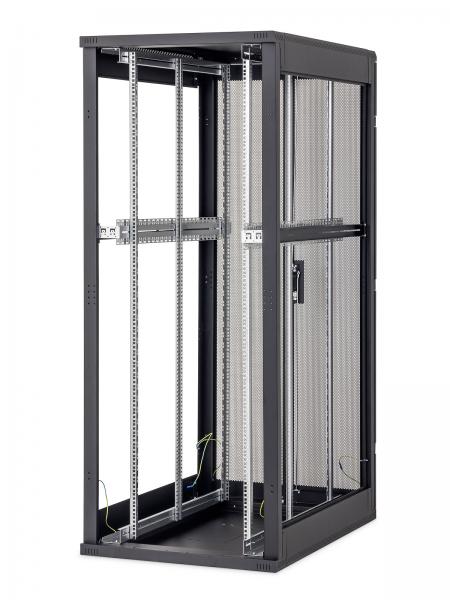

• Szafa zawiera 4 przesuwne pionowe szyny do montażu urządzeń (6 szyn w przypadku szaf głębszych niż 800 mm).
• Konstrukcja szafy:
  • Spawana stalowa rama z wyjmowanymi panelami bocznymi

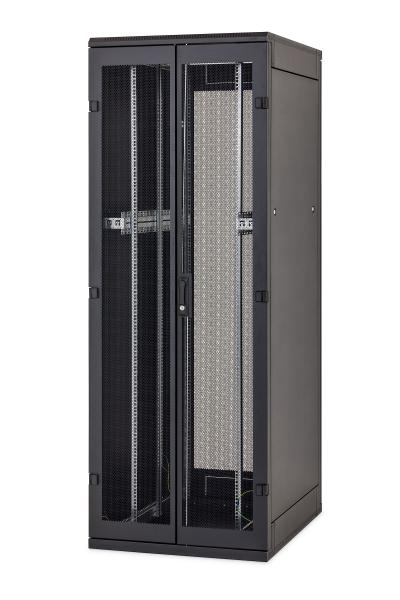

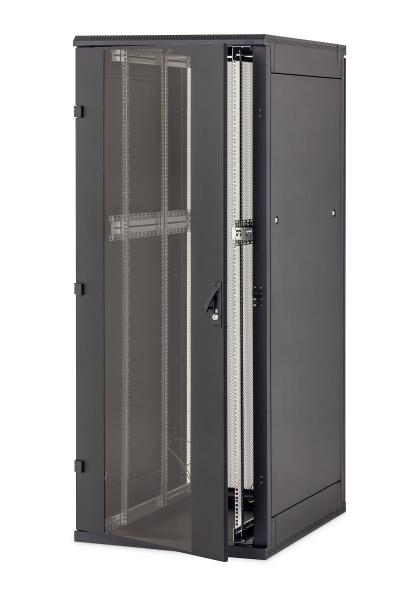

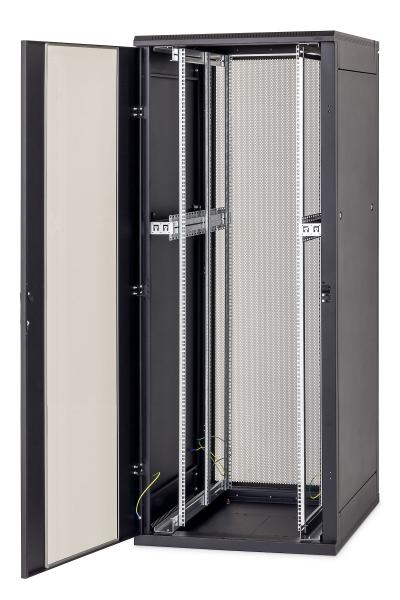

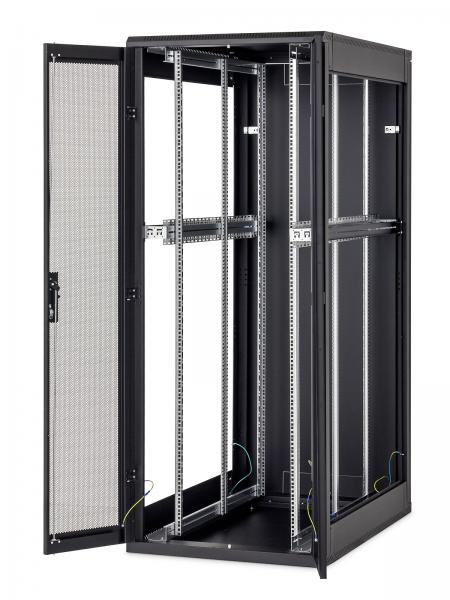

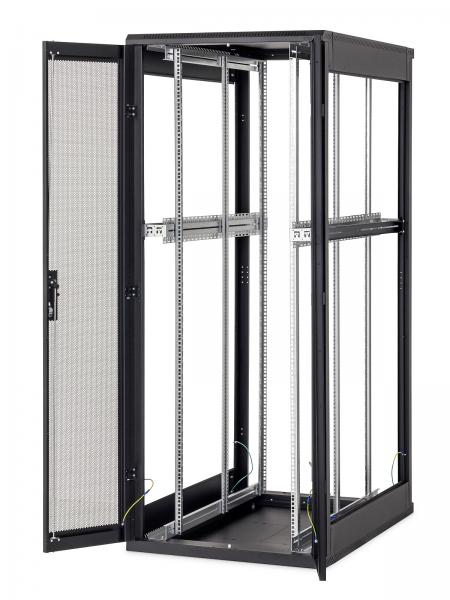

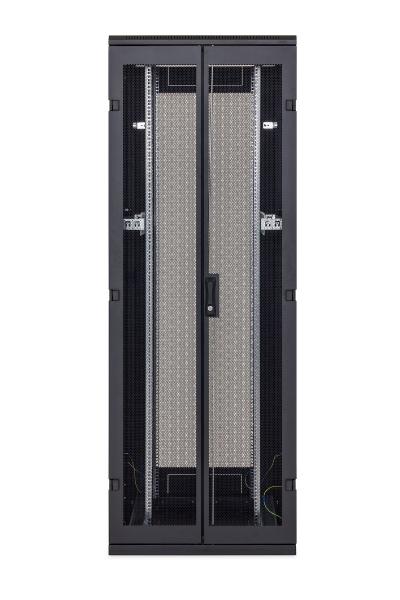

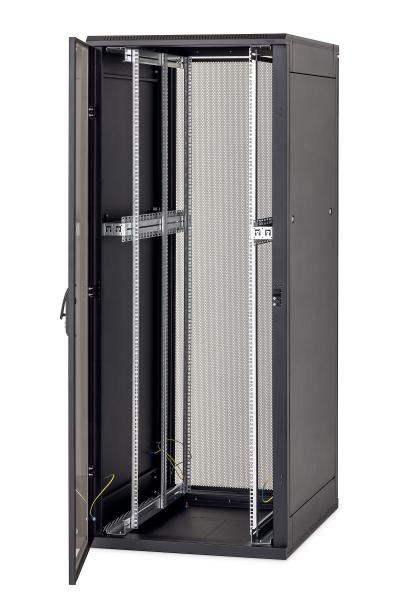

  • Pojedyncze lub podwójne drzwi, metalowe, perforowane (przepuszczalność powietrza 80%) lub oszklone drzwi z hartowanego szkła 4 mm. Mogą być zamontowane z przodu lub tyłu szafy.
• Maksymalne obciążenie drzwi wynosi 20 kg.
• Min. grubość warstwy wykończeniowej wynosi 65 µm.
• Szafy są zaprojektowane do montażu urządzeń telekomunikacyjnych i systemów dystrybucji.

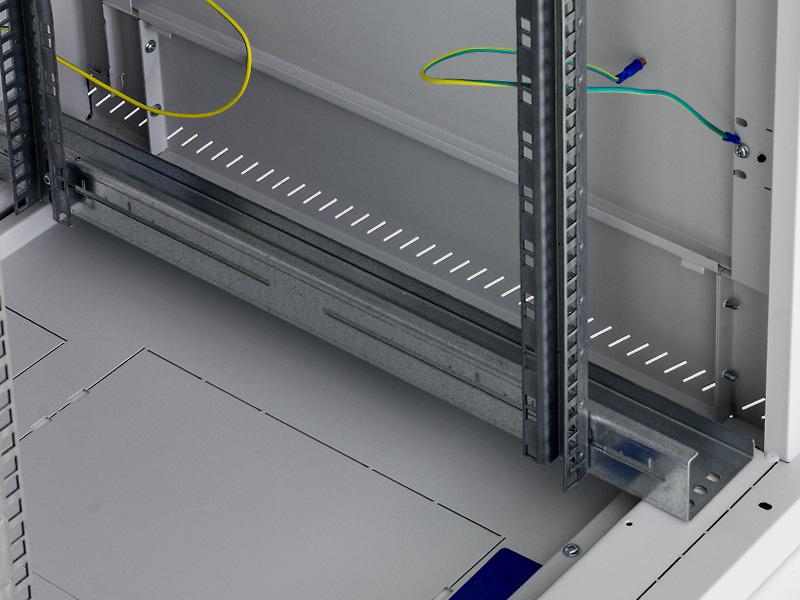

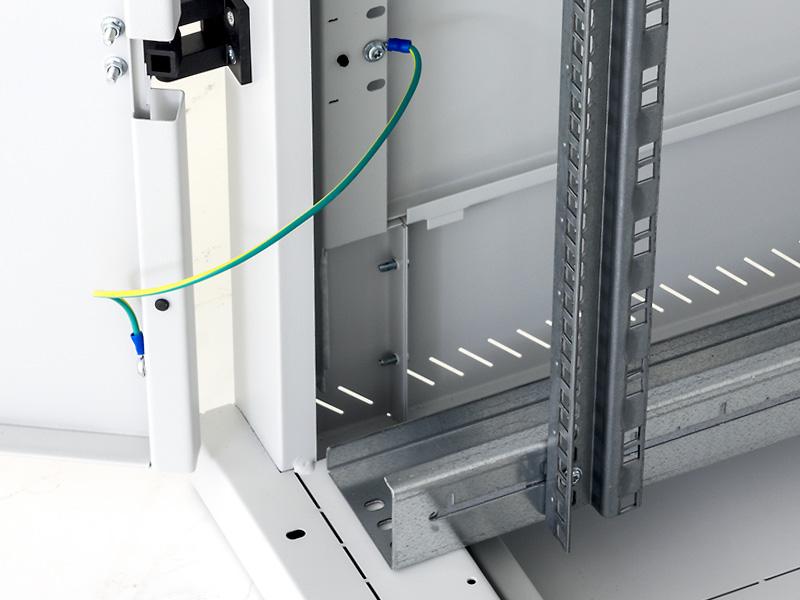

• Rama szafy i pozostałe elementy są połączone uziemionymi przewodami, które muszą być odpowiednio umieszczone w złączach podczas korzystania z obudowy.
• W dolnej części szafy zamontowana jest śrubka M8 łączącą wiązanie.
• Otwory wprowadzające kable w górnej i dolnej części obudowy są zabezpieczone demontowalnymi panelami zaślepiającymi.

WARUNKI EKSPLOATACJI

Środowisko działania:

• Biuro
• Szafa nie jest przeznaczona do instalacji na zewnątrz i do instalacji w środowiskach, które mogą wpływać niekorzystnie na funkcjonowanie szafy i zamontowanych wewnątrz urządzeń (np. środowiska z niebezpieczeństwem wybuchu, środowiska o wysokiej wilgotności).

Należy chronić przed:

• Uszkodzeniami mechanicznymi
• Niewłaściwym użytkowaniem
• Używaniem szafy do innych celów

Niewłaściwe użytkowanie to w szczególności:

• Przeładowanie (przekroczenie maksymalnego zalecanego obciążenia)
• Instalacja urządzeń, które mogą wpływać negatywnie na działanie szafy lub pozostałych zainstalowanych urządzeń
• Zmiany w konstrukcji szafy

Instalacja szafy

• W celu zapewnienia maksymalnej ładowności zalecane jest równomierne rozłożenie obciążenia.
• Szafę należy umieścić na płaskiej powierzchni i wyrównać wszelkie różnice za pomocą nóżek poziomujących.
• Aby zapobiec wnikaniu pyłu do szafy przez otwory wprowadzające kable, otwory te muszą być uszczelnione za pomocą zaślepki ze szczotką lub ramki do wprowadzania kabli (oba te elementy są zawarte w zestawie).

Ochrona środowiska

• Wszystkie elementy wykonane są z materiałów nadających się do recyklingu, a po demontażu obudowy, muszą być utylizowane zgodnie z odpowiednimi przepisami.

Certyfikaty i zgodność

Ten produkt jest certyfikowany przez TÜV SÜD Czech, numer certyfikacji 11.398.137, data 14/02/2018 i jest w pełni zgodny z normą ČSN EN 62208 ed.2:2012 (EN 62208:2011).
