Montáž skeletu
Tvářecími prvky a šrouby. Ocelový plech 1,3 mm.

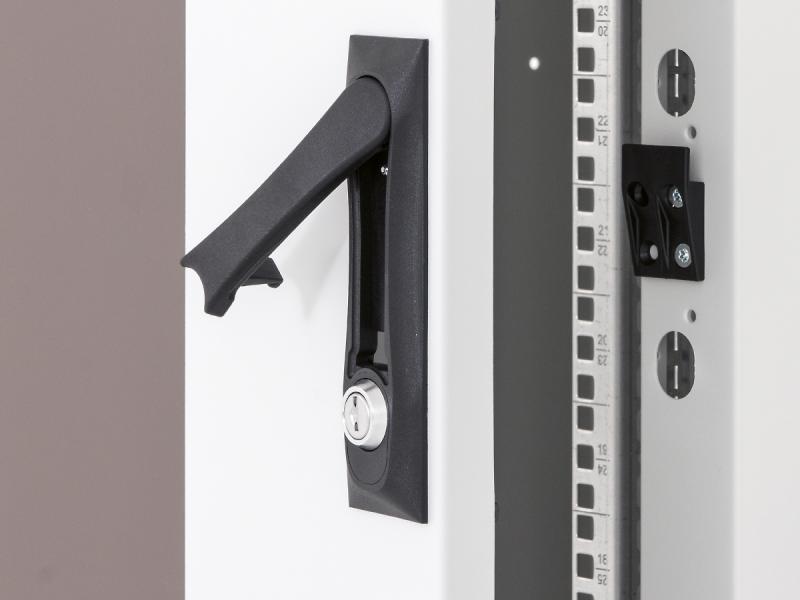

Kliky Tritón
Výměnou plastového modulu (není příbalem) lze zvolit zámkovou vložku klasickou nebo polocylindrickou.
Patent: PUV 2013-27443.

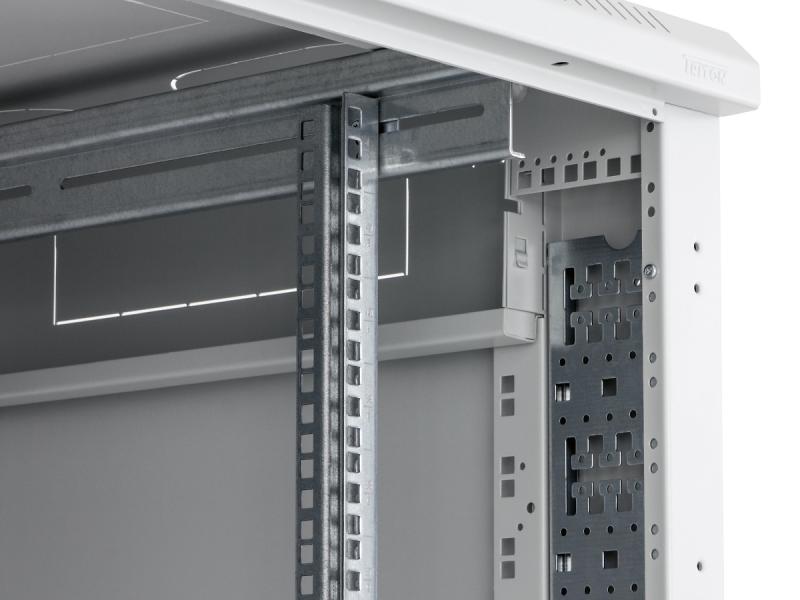

Rozšířené stojiny skeletu
Rozšířené stojiny skeletu jsou určeny pro dodatečnou montáž 19“ rozvodných panelů, které tak nezabírají prostor
v rozvaděči. Díky promyšlenému uchycení nebrání výsuvným serverům ani u verze rozvaděče 600 mm široké.
Navíc verze „A5“ (na konci kódu rozvaděče) má ve stojinách vylamovací záslepky pro možné protažení kabelů mezi sousedícími rozvaděči.

Lemová hrana
Příbalem 1 m.

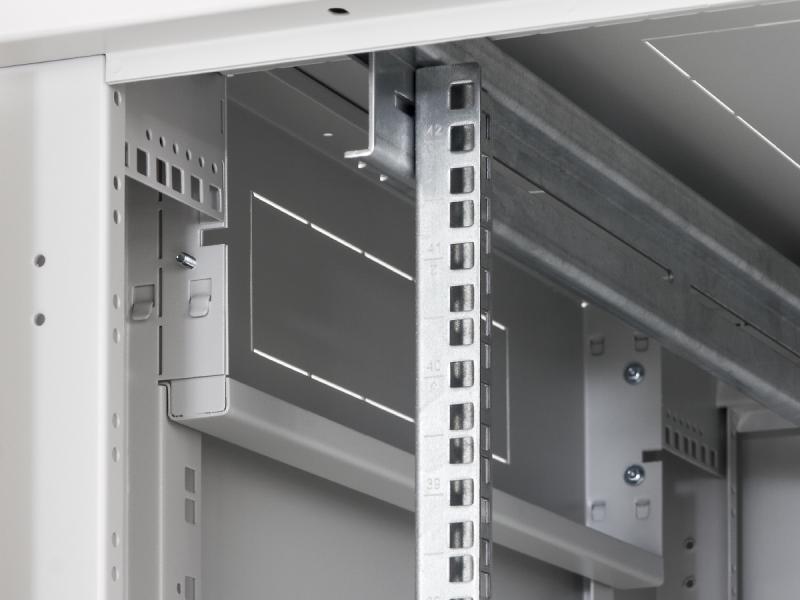

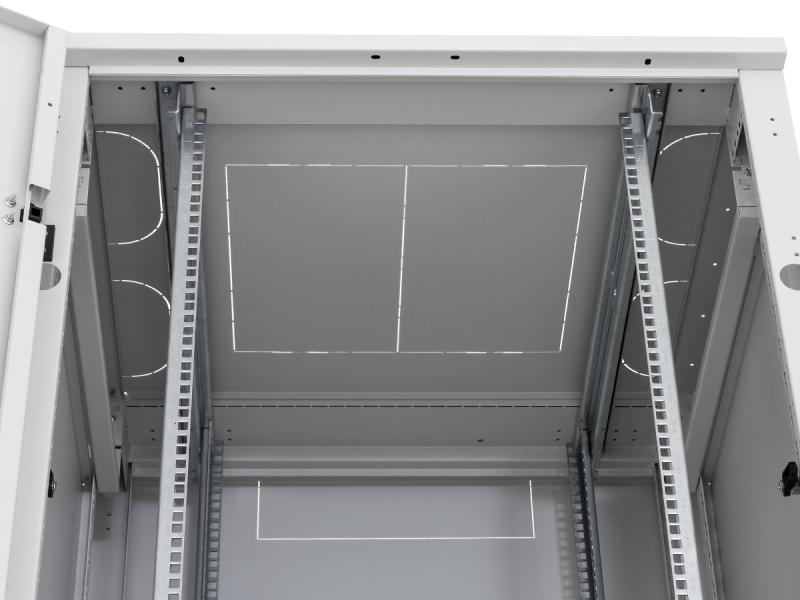

Perforované stojiny
Otvory v celé výšce stojin odpovídají unitové roztěči vertikálních lišt.

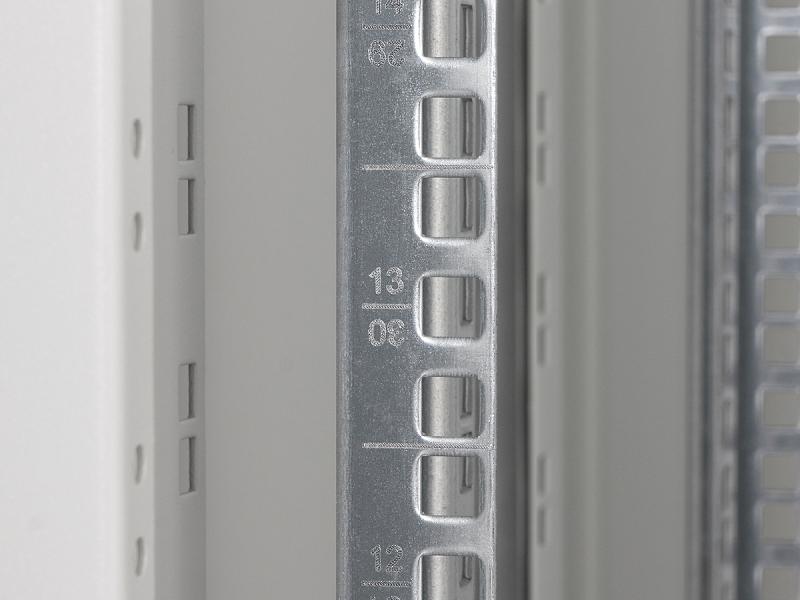

Laserové značení vertikálních lišt
Ocelový plech 2 mm.

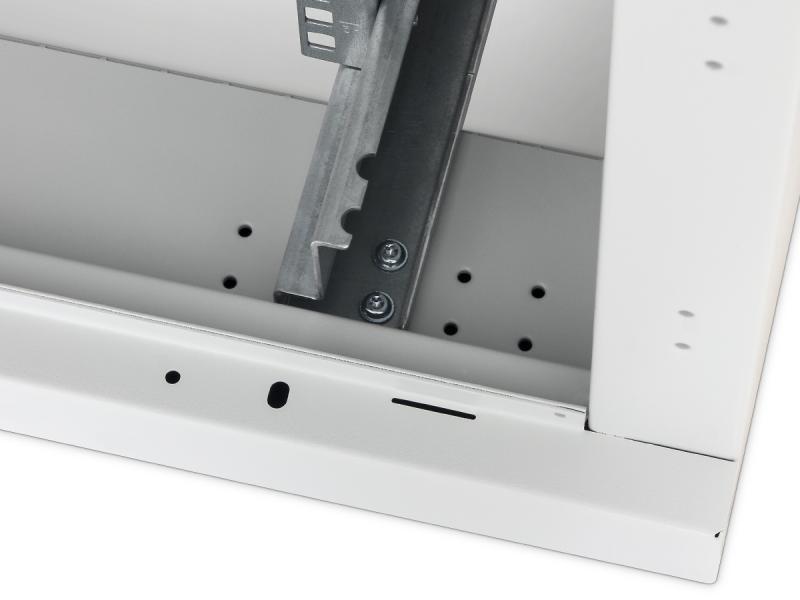

Flex frame

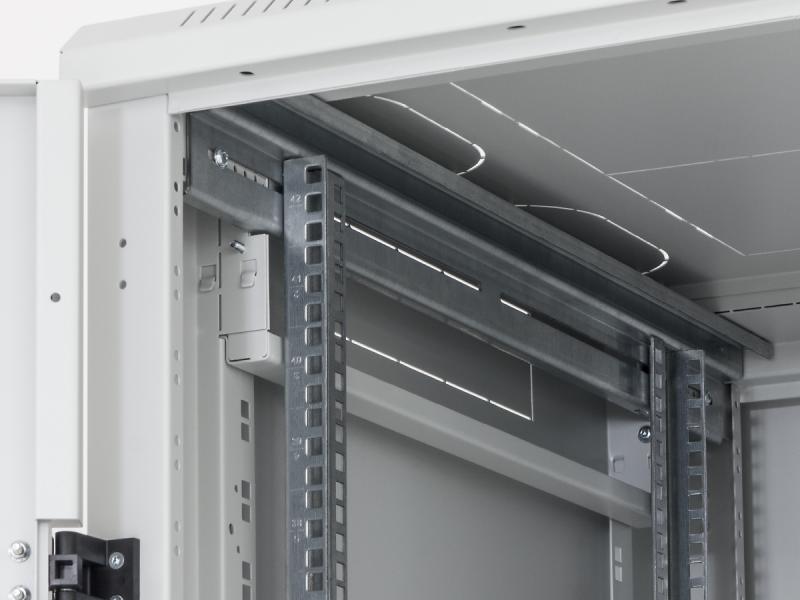

Čtyřbodové uchycení umožňuje u rozvaděče šířky 800 mm instalaci posuvných lišt v rozponu 19“, 21“ a 23“. Ocelový plech 2,5 mm.

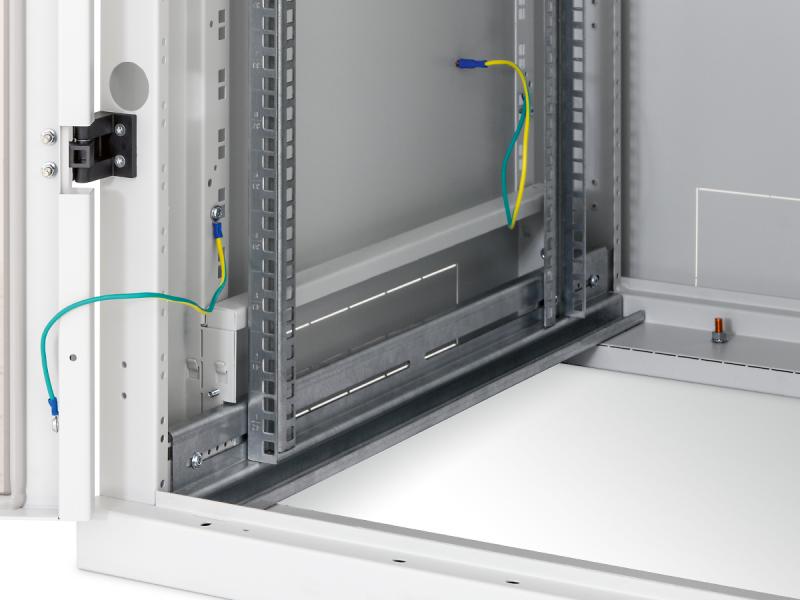

Pospojení
Všechny oddělitelné části jsou vzájemně pospojeny dle požadavků příslušné normy.

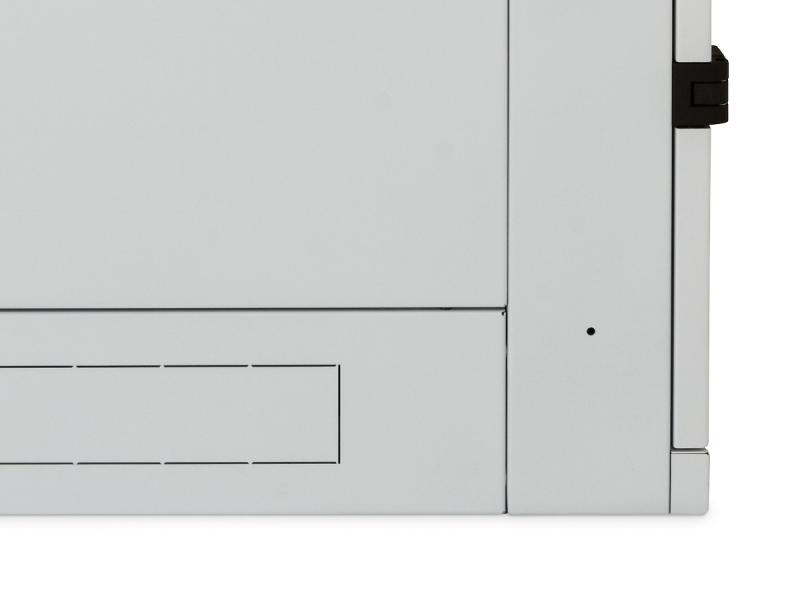

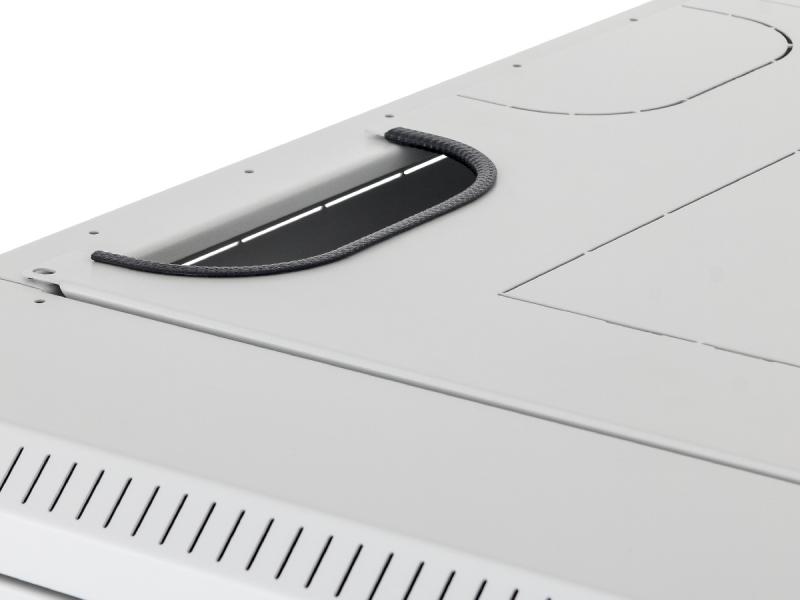

Vylamovací záslepky
Na bočních hranách střešního krytu.

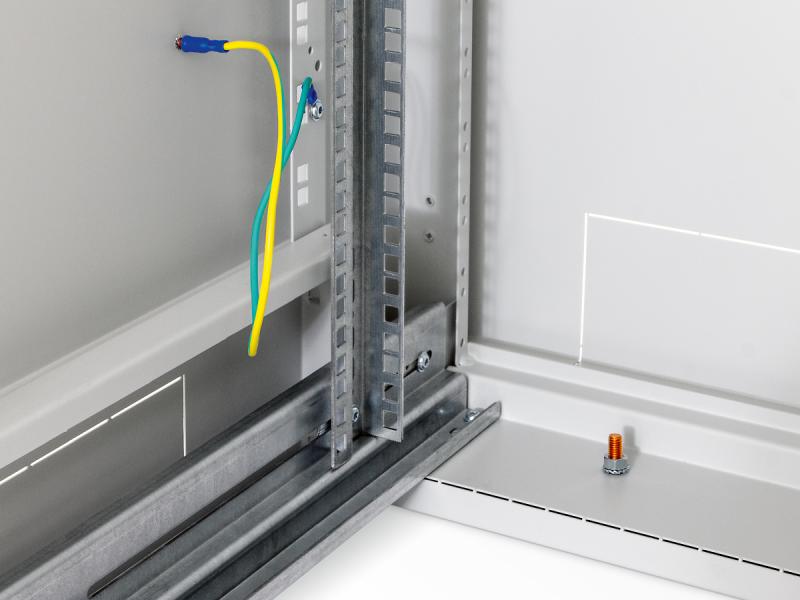

Hlavní zemnící bod M8

Instalace kabelů
Montáž bez protahování kabelů.

Volitelné příslušenství

RAx-ZP-Yxx-X1

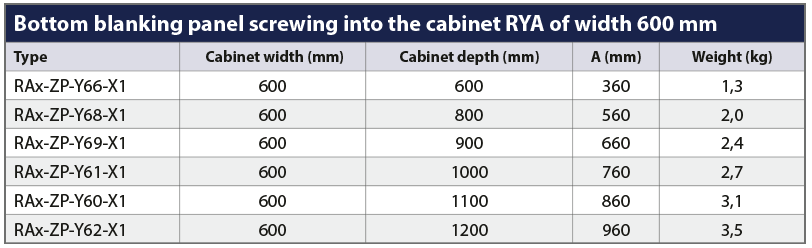

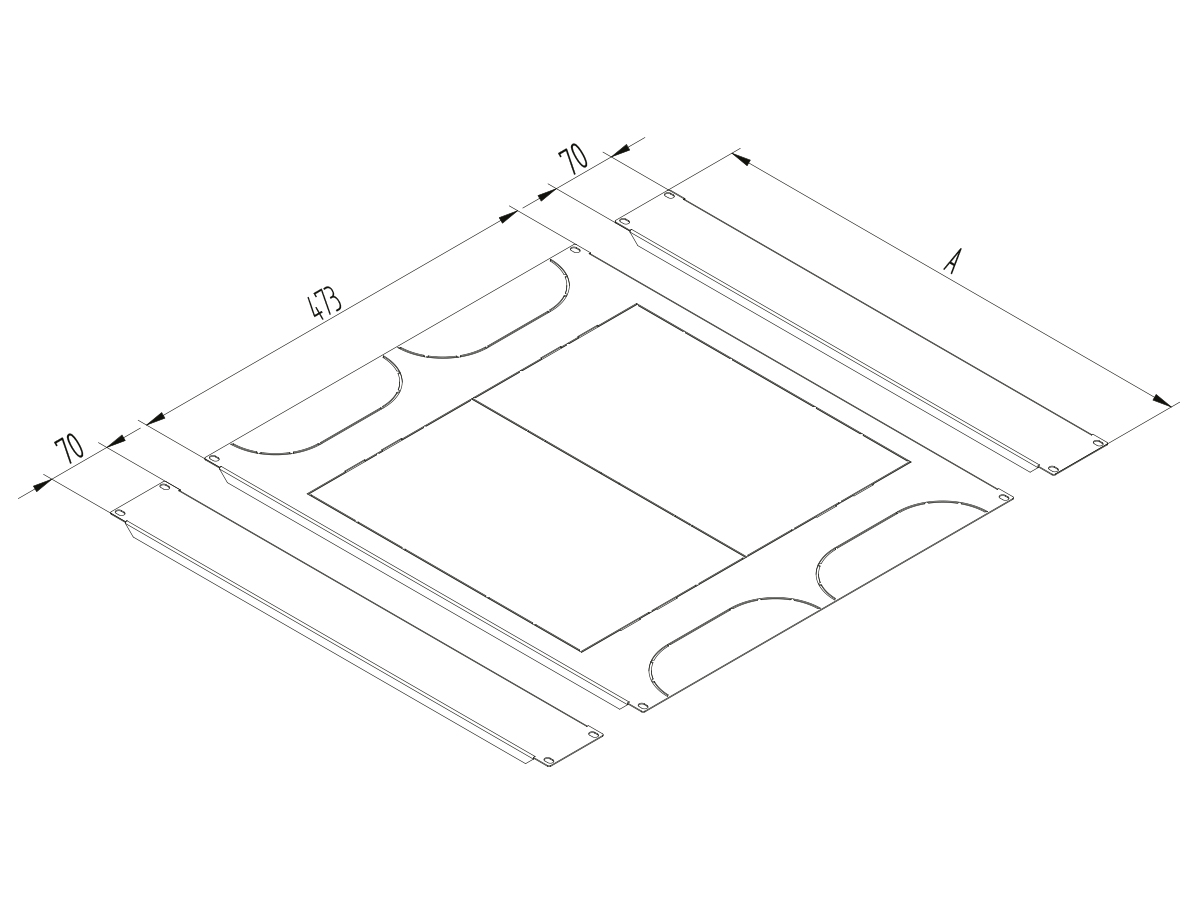

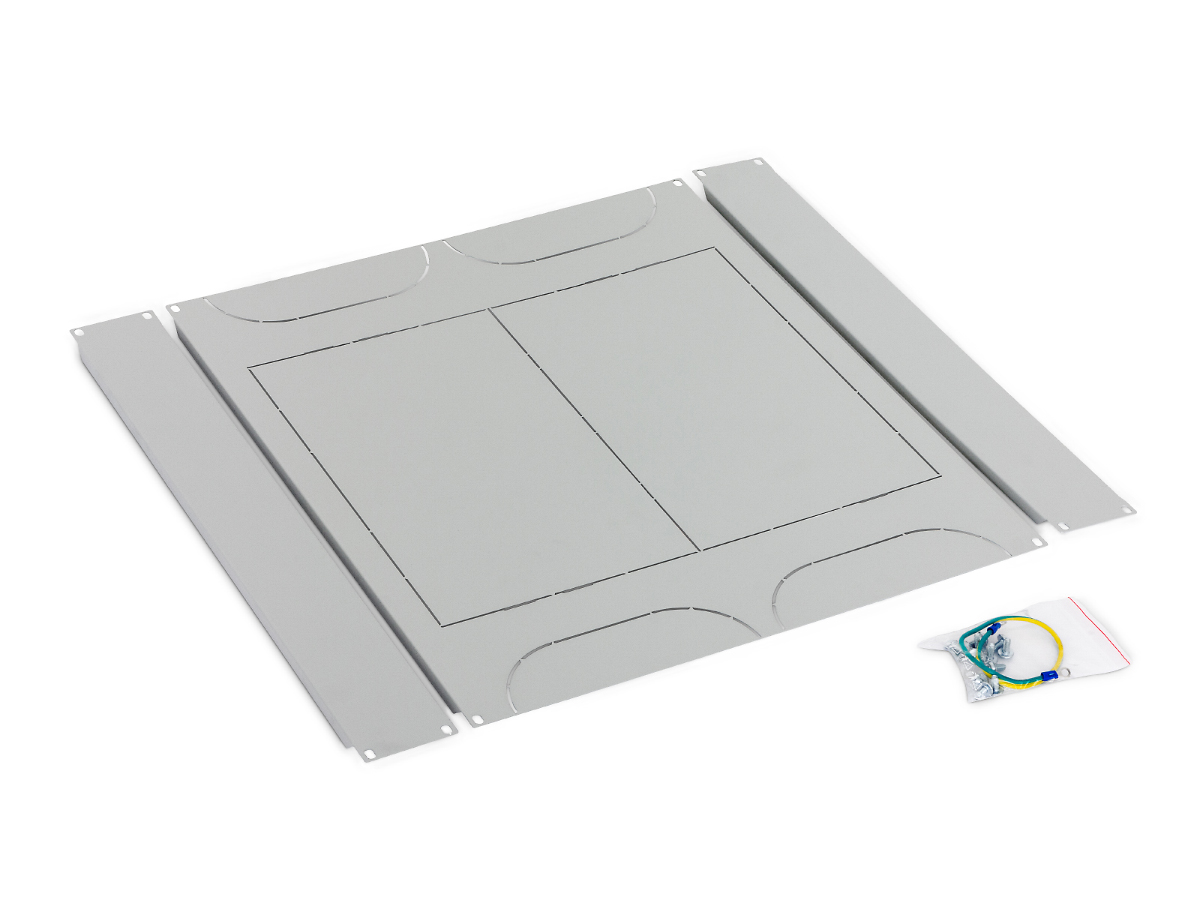

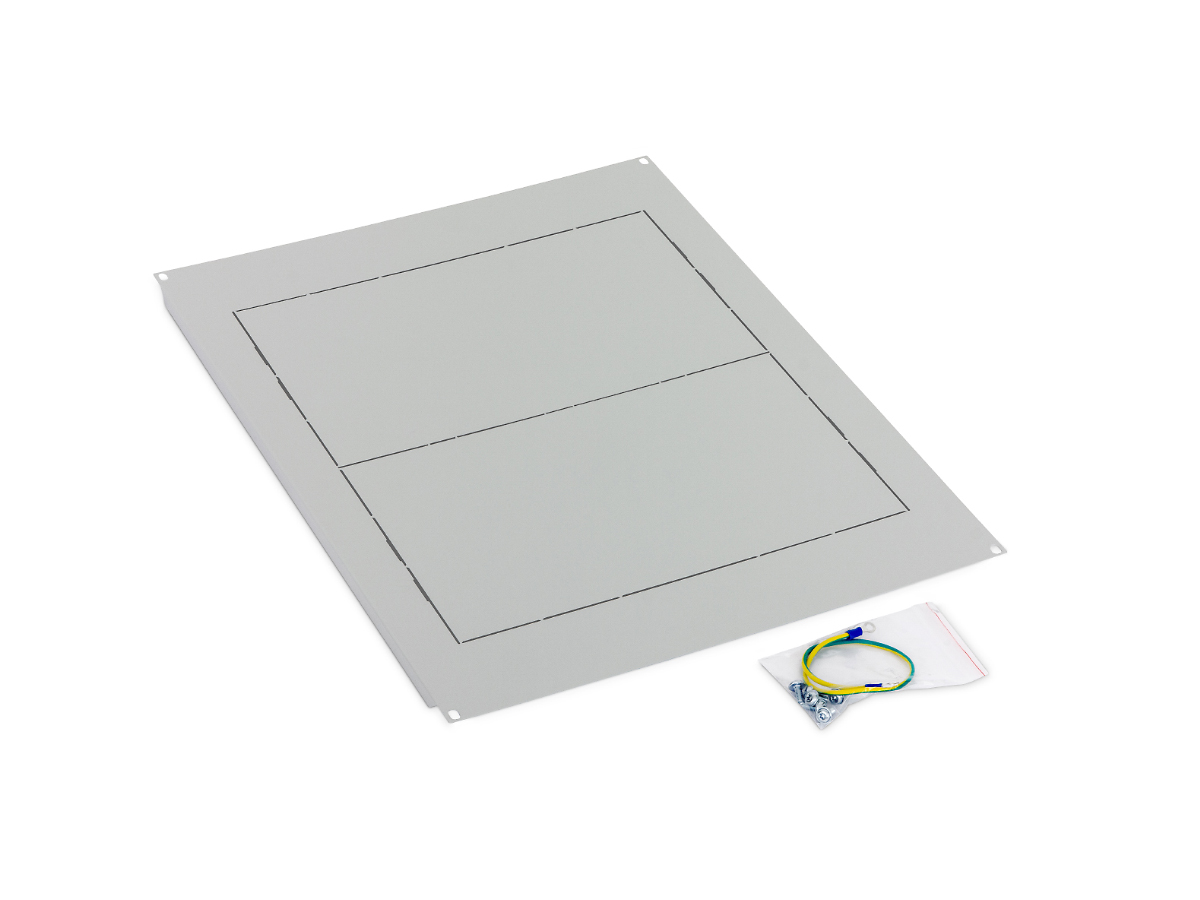

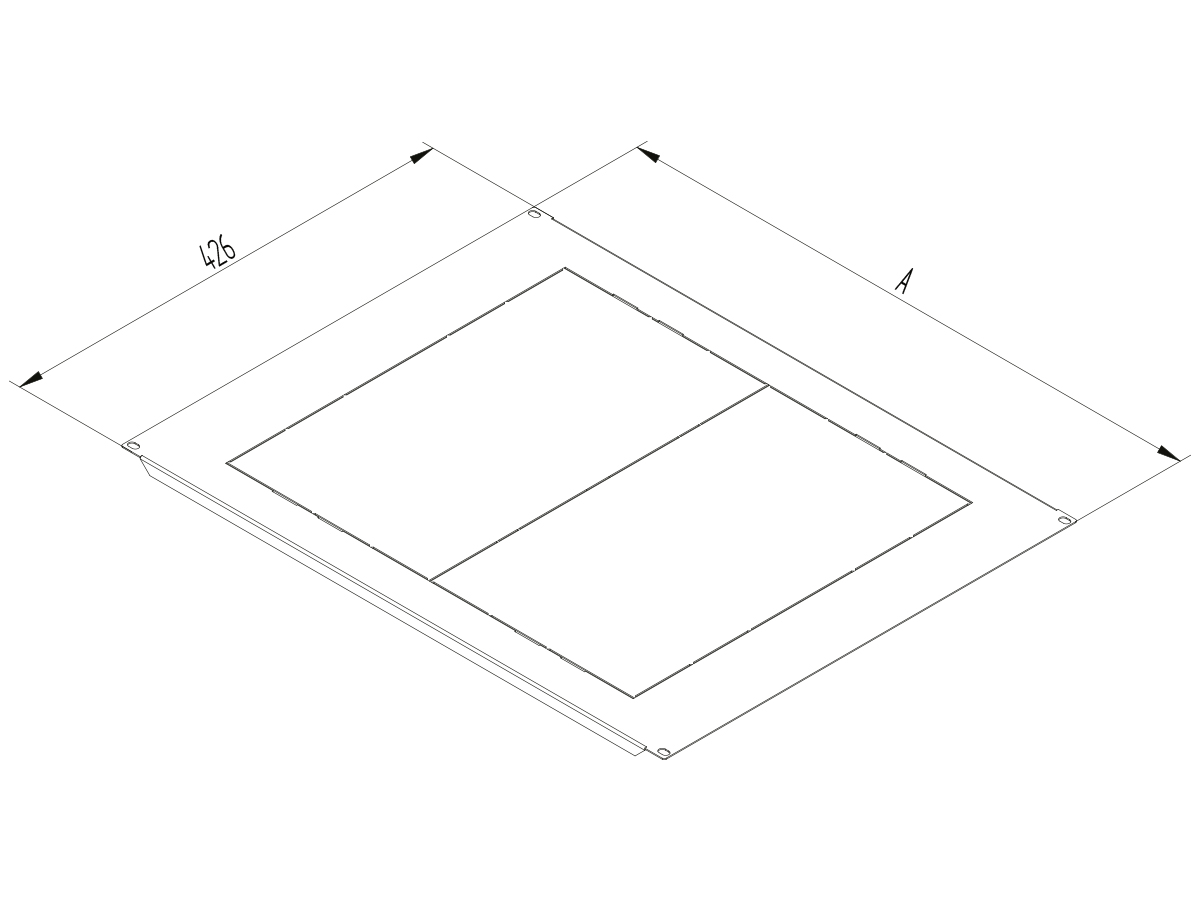

Spodní záslepka

RAC-VP-D5x-X1

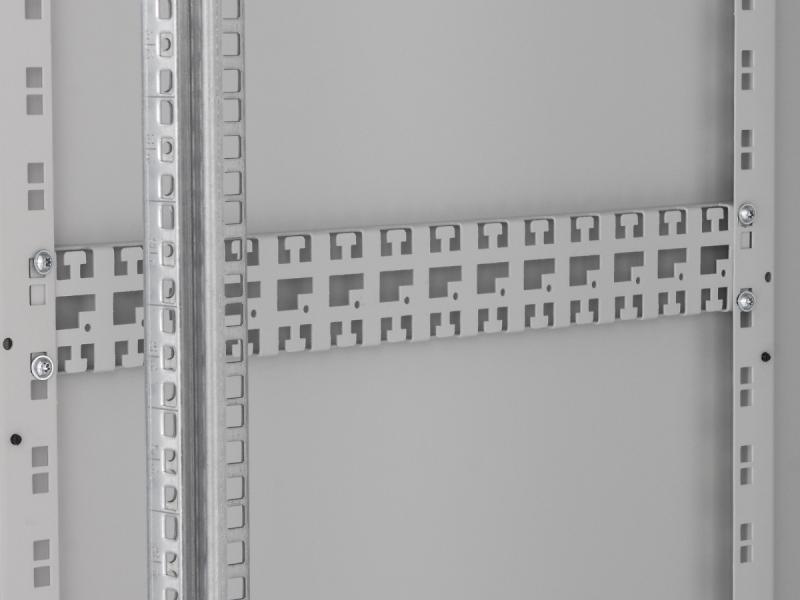

Horizontální vyvazovací panel

RAX-VP-Vxx-X2
Vertikální vyvazovací panel

Rozvodné panely

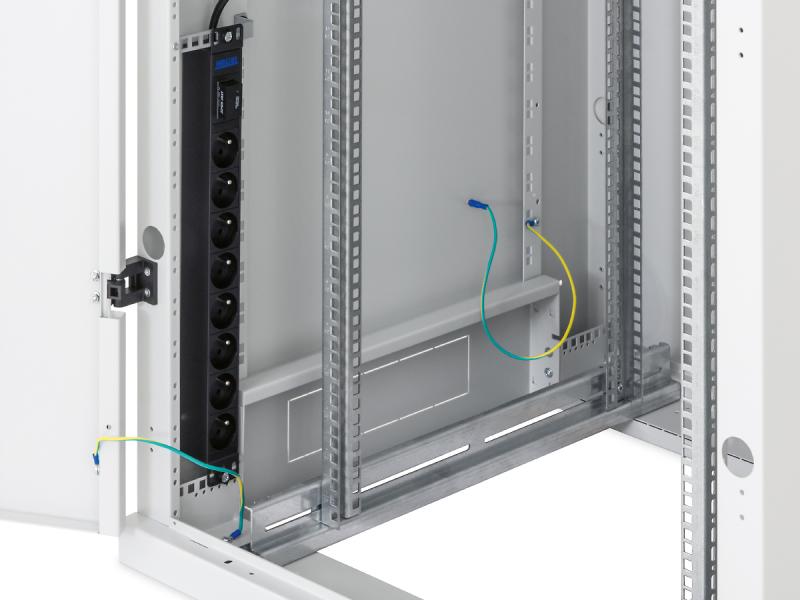

Integrovaný držák PDU v každém rohu (v kombinaci s volitelným příslušenstvím).

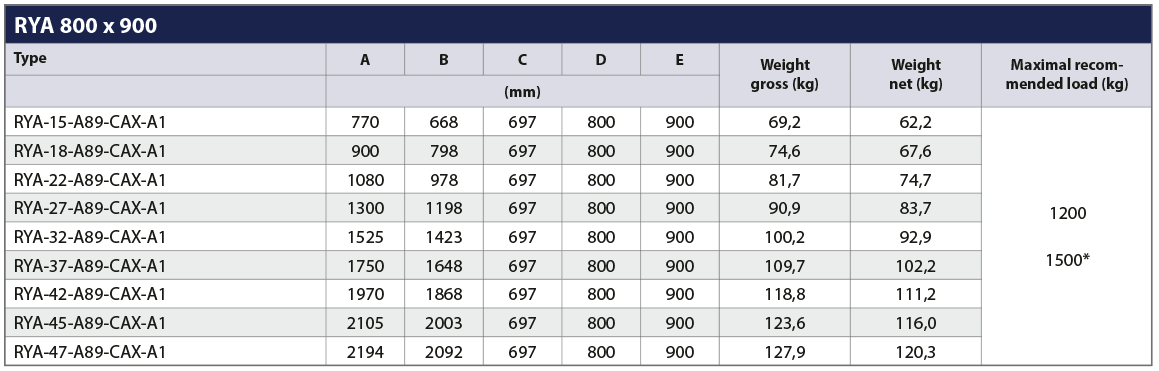

Navýšení nosnosti z 1200 kg na 1500 kg

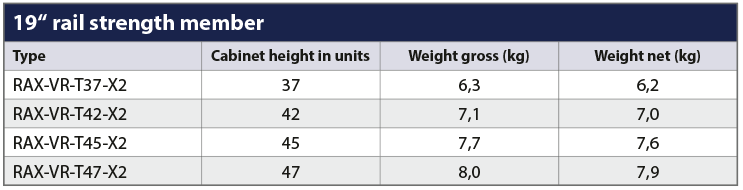

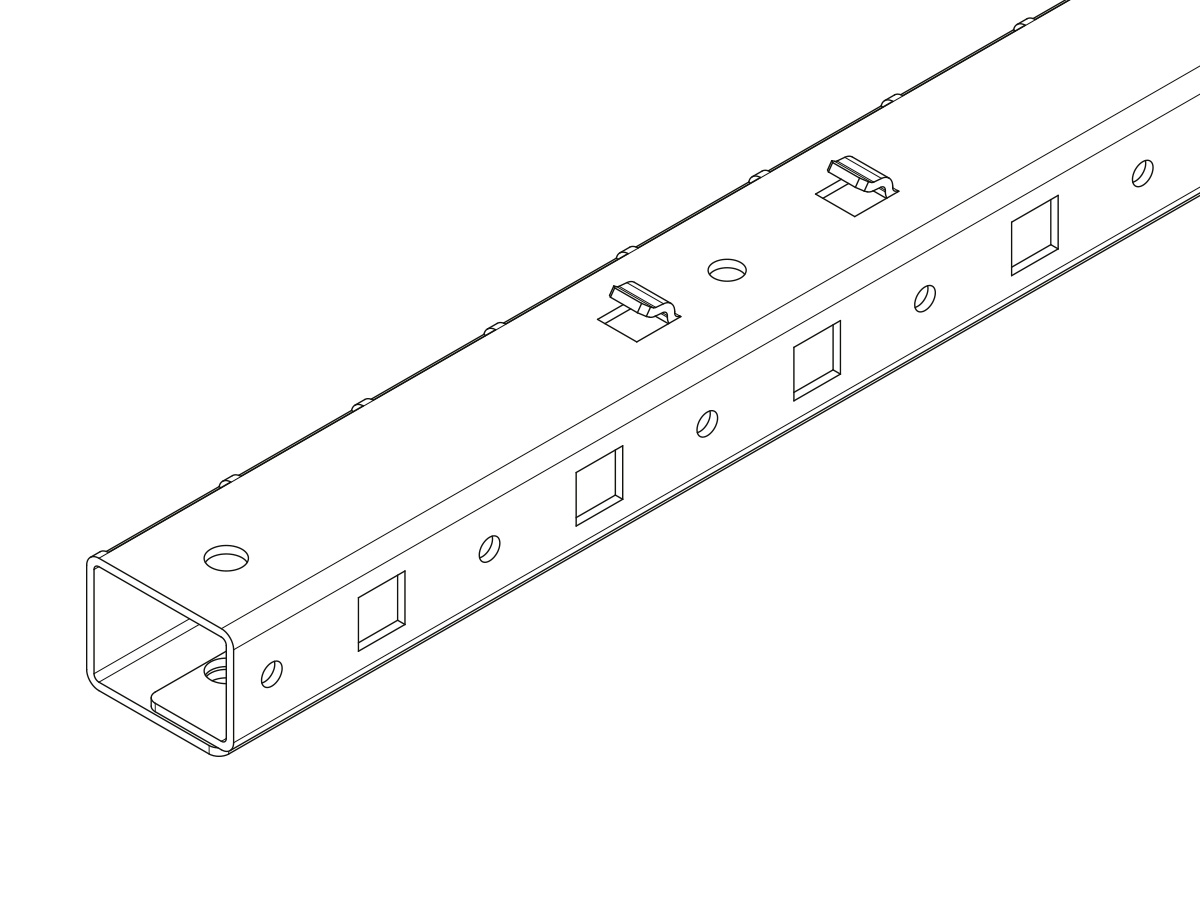

Zesilující prvek vertikálních lišt RAX-VR-Txx-X2
Uzavřený profil z materiálu tloušťky 1,5 mm (4ks). Zvýší nosnost rozvaděče šíře 800 mm až na 1500 kg.

Instalacja szkieletu

Montaż szkieletu za pomocą kształtek i śrub. blacha stalowa 1,3 mm.

Uchwyt Triton

Wymieniając plastikowy wlot (brak w zestawie), można wybrać klasyczny lub pół cylindrowy zamek.Patent: PUV 2013-27443.

Powiększone szyny ramy

Szersze szyny w korpusie szafy przeznaczone są do dodatkowego montażu 19″ paneli zarządzania zasilaniem, które następnie nie zajmują miejsca w szafie. Inteligentne rozwiązanie w zakresie chwytania, nie blokuje przesuwnych serwerów, nawet w szafach typu 600mm. Oprócz tego rozwiązania wersję A5 (na końcu kodu szafy) cechują wyłamujące się panele zaślepiające, dając tym samym ewentualną możliwość poprowadzenia kabli, dostępu do nich i zarządzania nimi pomiędzy sąsiednimi szafami.

Zabezpieczenie brzegów

Dołączona osłona o długości 1 m.

Perforowane szyny ramy

Kwadratowe otwory z oznaczeniem jednostek wysokości, które są umieszczone wzdłuż całej długości szyny,umożliwiają montaż akcesoriów.

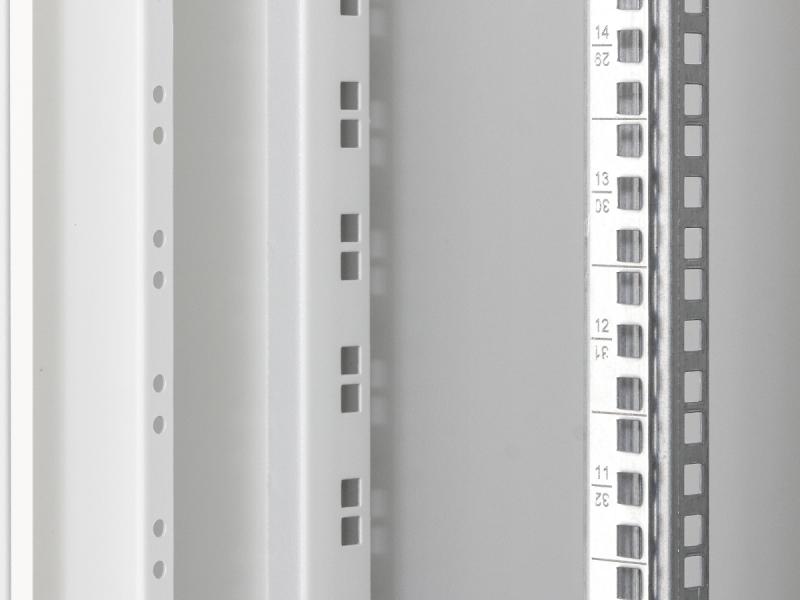

Laserowe oznaczenia jednostek
19″ szyny pionowe (ze stali cynkowanej formowanej na zimno) posiadają oznaczenie wg jednostek montażowych. Steel plate 2 mm.

Ramka Flex

Czteropunktowe mocowanie umożliwia montaż prowadnic ślizgowych o rozpiętości 19”, 21” i 23” do szaf o szerokości 800 mm. Stal walcowana na zimno 2,5 mm.

Spajanie

Wszystkie odłączane elementy są spajane zgodnie z odpowiednią normą.

Przepusty kablowe typu break-out

Na bocznych krawędziach górnej płyty szafy.

Główny punkt uziemienia M8

Installation of cables

Montaż bez rozciągania kabli.

Akcesoria Opcjonalne

RAx-ZP-Yxx-X1
Dolny panel zaślepiający.

RAC-VP-D5x-X1

Umożliwia poziome zarządzanie kablami.

RAX-VP-Vxx-X2

Umożliwia pionowe zarządzanie kablami w szkielecie.

Jednostki dystrybucji zasilania

Zintegrowany uchwyt listwy PDU w każdym rogu (w połączeniu z opcjonalnymi akcesoriami).

Zwiększenie ładowności z 1200 do 1500 kg

Wytrzymały profil 19″

Profil zamknięty (4 szt.) – stal zimnowalcowana 1,5 mm. Zwiększa ładowność szafy o szerokości 800 mm do 1500 kg.

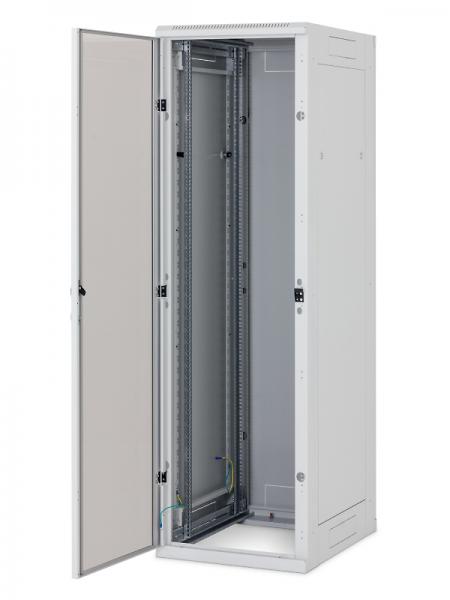

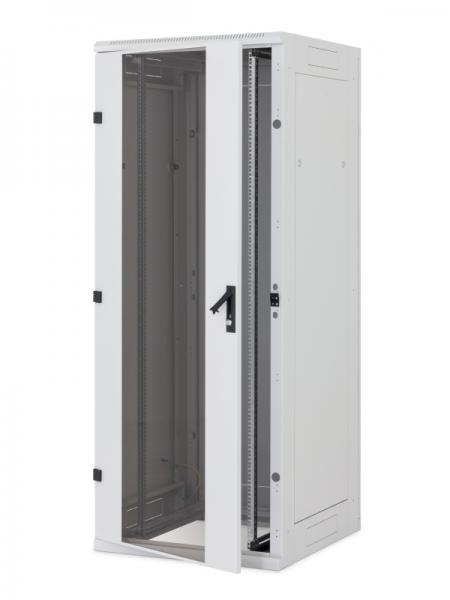

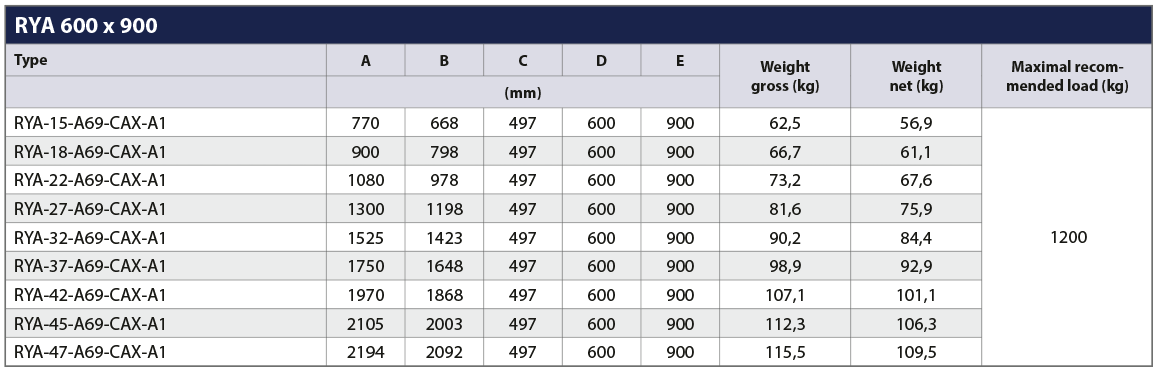

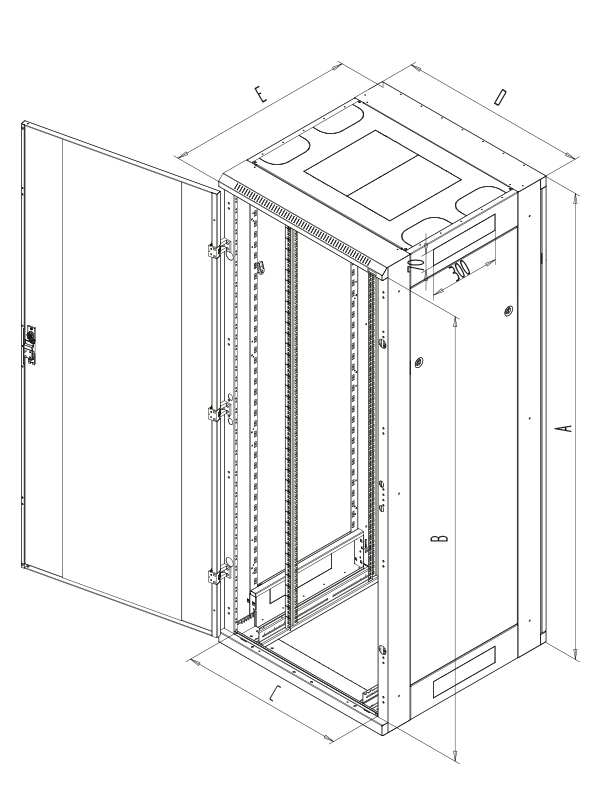

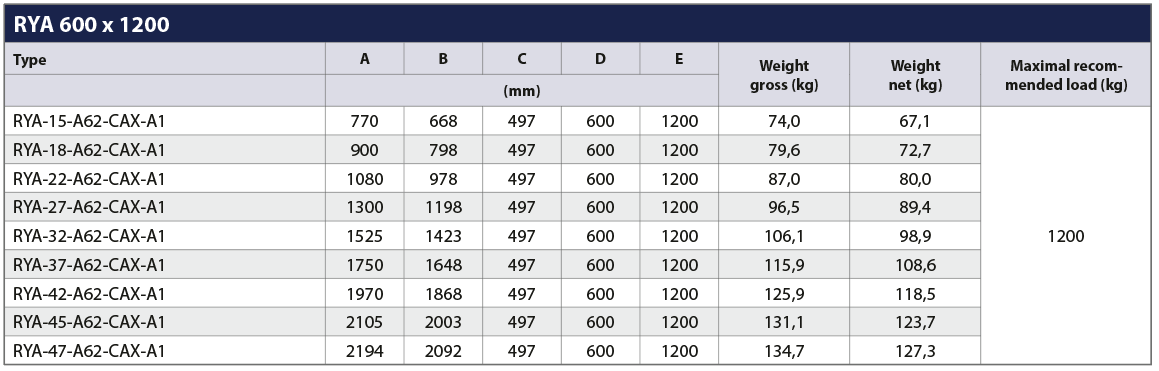

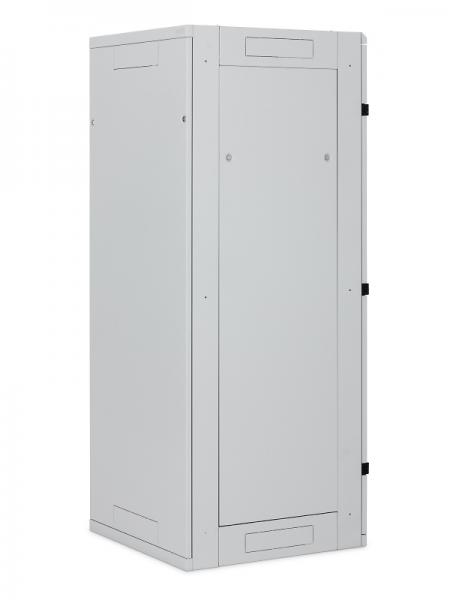

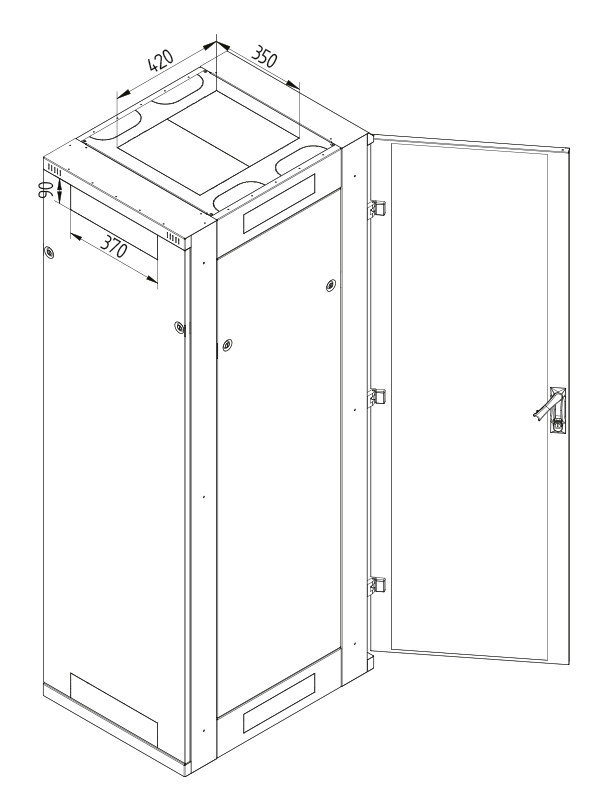

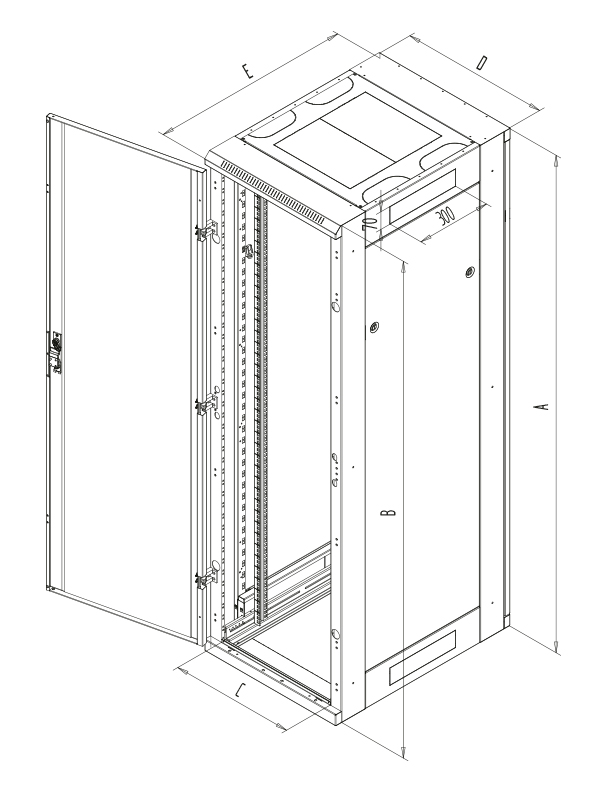

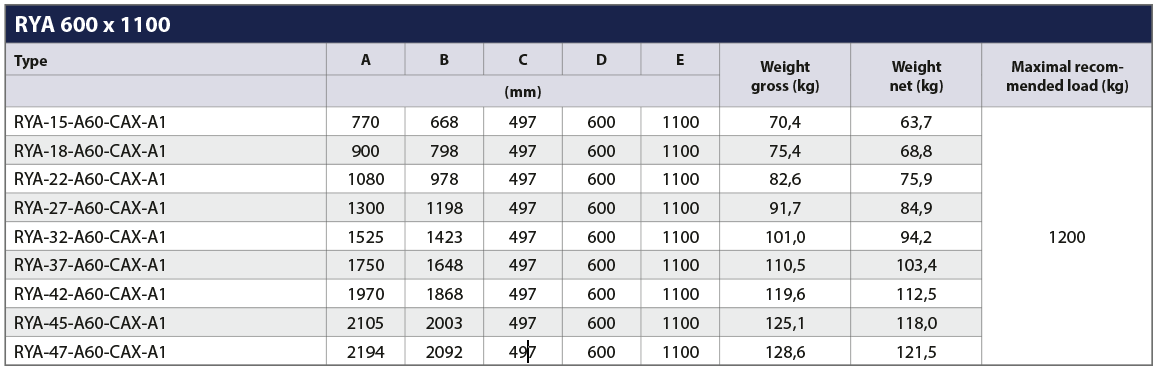

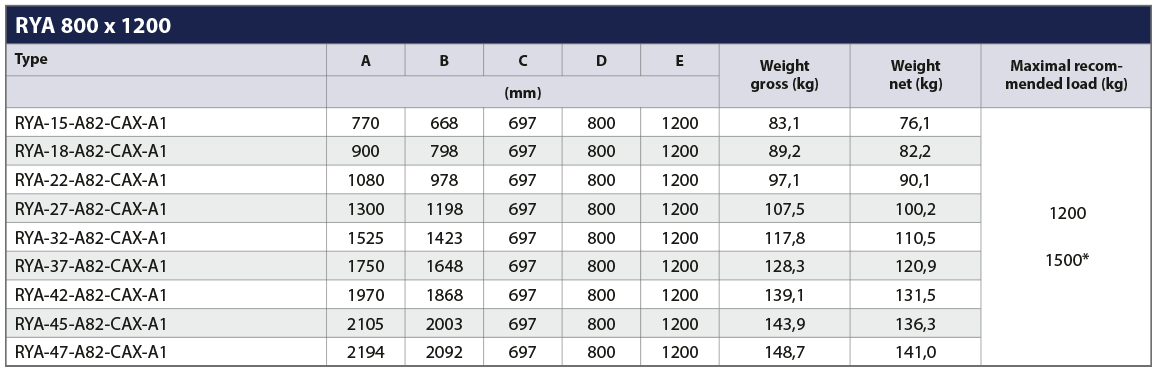

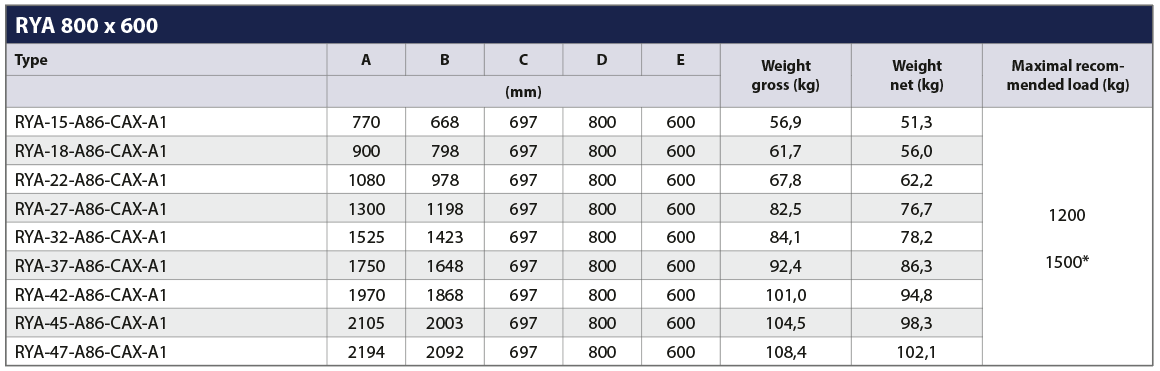

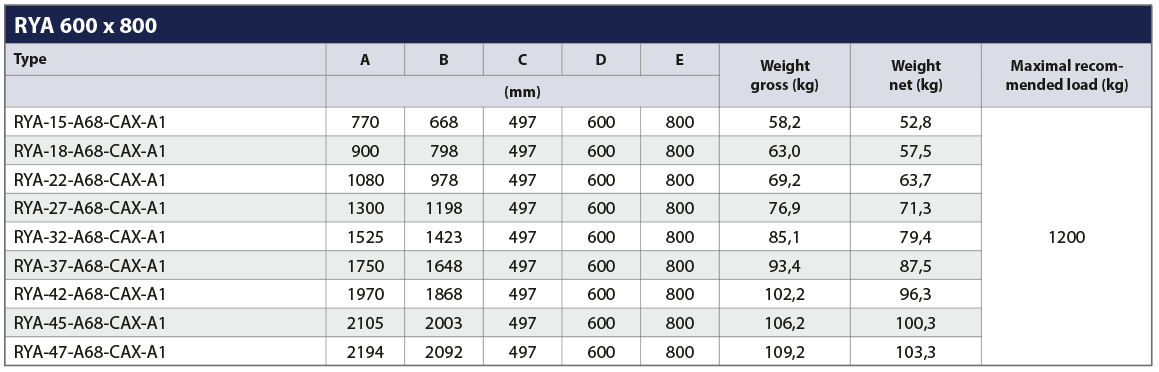

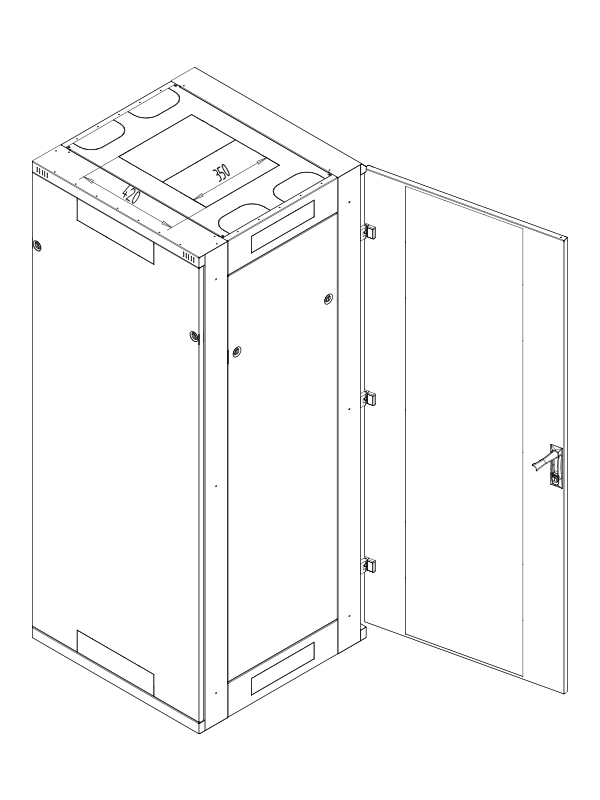

• 19″ wolnostojąca szafa z certyfikatem IP20
• Szafa zawiera 4 przesuwne pionowe szyny do montażu urządzeń (6 szyn w przypadku szaf głębszych niż 800 mm).
• Konstrukcja szafy:
  • Spawana stalowa rama z wyjmowanymi panelami bocznymi
  • Pojedyncze lub podwójne drzwi, metalowe, perforowane (przepuszczalność powietrza 80%) lub oszklone drzwi z hartowanego szkła 4 mm. Mogą być zamontowane z przodu lub tyłu szafy.
• Maksymalne obciążenie drzwi wynosi 20 kg.
• Min. grubość warstwy wykończeniowej wynosi 65 µm.
• Szafy są zaprojektowane do montażu urządzeń telekomunikacyjnych i systemów dystrybucji.
• Rama szafy i pozostałe elementy są połączone uziemionymi przewodami, które muszą być odpowiednio umieszczone w złączach podczas korzystania z obudowy.
• W dolnej części szafy zamontowana jest śrubka M8 łączącą wiązanie.
• Otwory wprowadzające kable w górnej i dolnej części obudowy są zabezpieczone demontowalnymi panelami zaślepiającymi.

• Biuro
• Szafa nie jest przeznaczona do instalacji na zewnątrz i do instalacji w środowiskach, które mogą wpływać niekorzystnie na funkcjonowanie szafy i zamontowanych wewnątrz urządzeń (np. środowiska z niebezpieczeństwem wybuchu, środowiska o wysokiej wilgotności).

• Uszkodzeniami mechanicznymi
• Niewłaściwym użytkowaniem
• Używaniem szafy do innych celów

• Przeładowanie (przekroczenie maksymalnego zalecanego obciążenia)
• Instalacja urządzeń, które mogą wpływać negatywnie na działanie szafy lub pozostałych zainstalowanych urządzeń
• Zmiany w konstrukcji szafy

• W celu zapewnienia maksymalnej ładowności zalecane jest równomierne rozłożenie obciążenia.
• Szafę należy umieścić na płaskiej powierzchni i wyrównać wszelkie różnice za pomocą nóżek poziomujących.
• Aby zapobiec wnikaniu pyłu do szafy przez otwory wprowadzające kable, otwory te muszą być uszczelnione za pomocą zaślepki ze szczotką lub ramki do wprowadzania kabli (oba te elementy są zawarte w zestawie).

• Wszystkie elementy wykonane są z materiałów nadających się do recyklingu, a po demontażu obudowy, muszą być utylizowane zgodnie z odpowiednimi przepisami.
