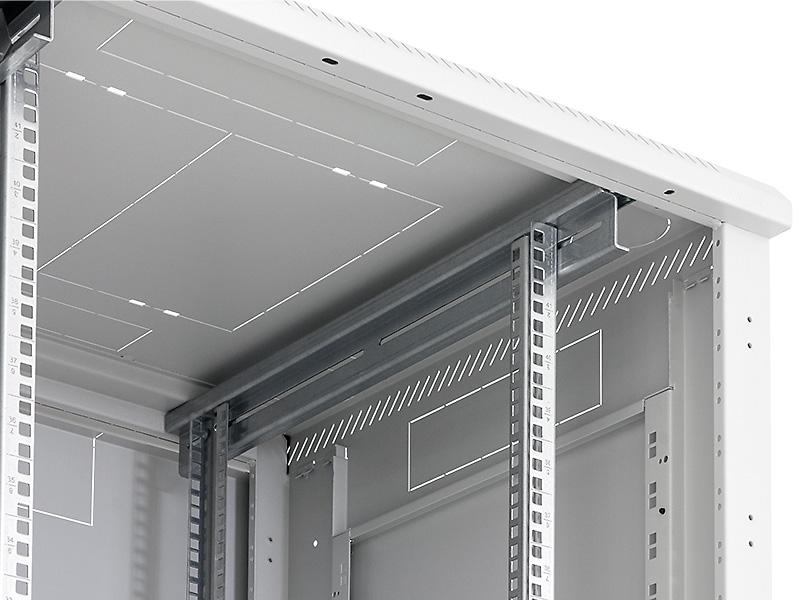

Zesílený skelet
Ocelový plech 1,3 mm.

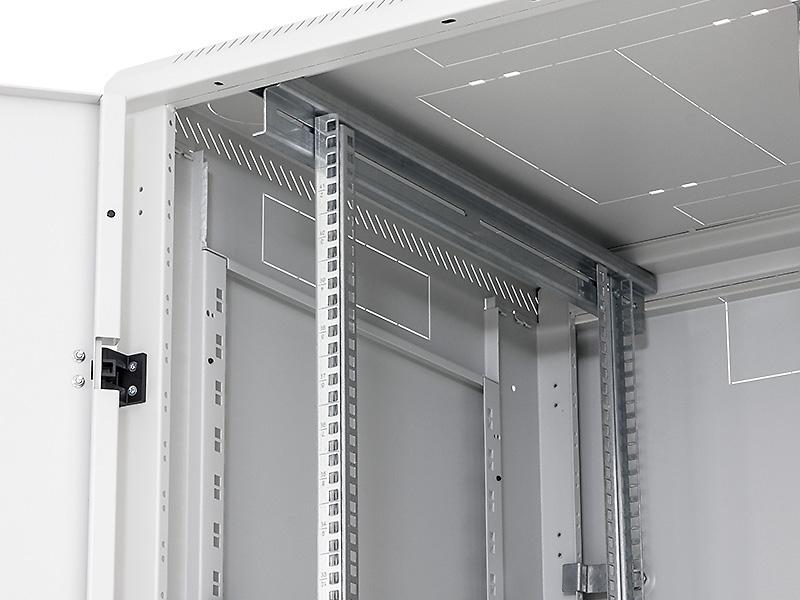

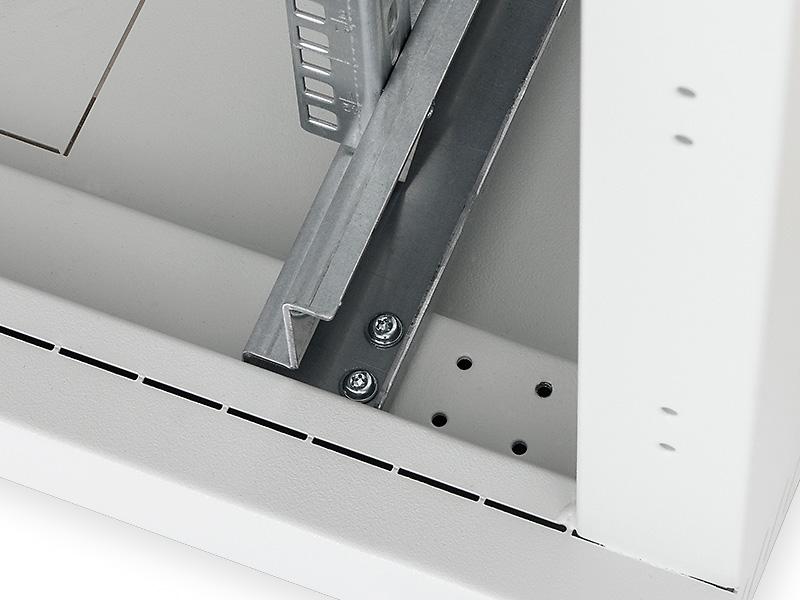

Čtyřbodové uchycení posuvné ližiny
Ocelový plech 2,5 mm.

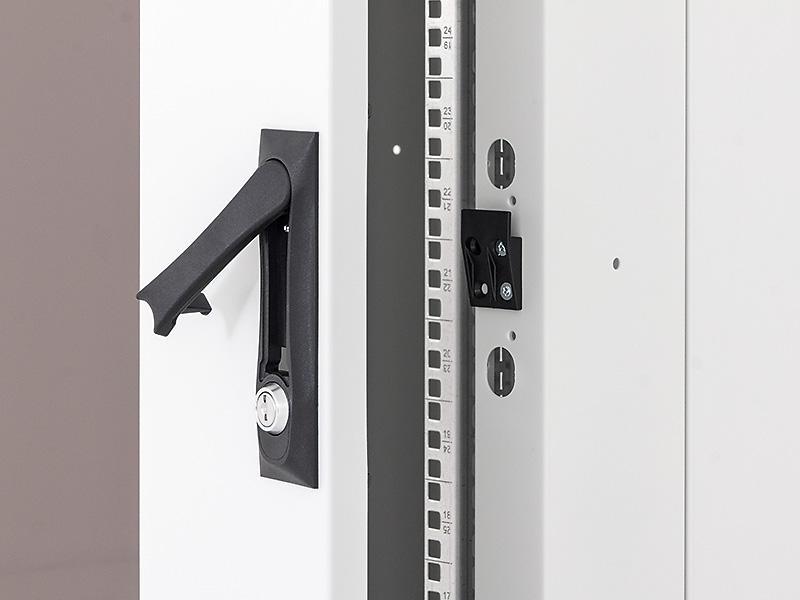

Kliky Tritón
Výměnou plastového modulu (není příbalem) lze zvolit zámkovou vložku klasickou nebo polocylindrickou.
Patent: PUV 2013-27443.

Rozšířené stojiny skeletu
Rozšířené stojiny skeletu jsou určeny pro dodatečnou montáž 19“ rozvodných panelů, které tak nezabírají prostor
v rozvaděči. Díky promyšlenému uchycení nebrání výsuvným serverům ani u verze rozvaděče 600 mm široké.

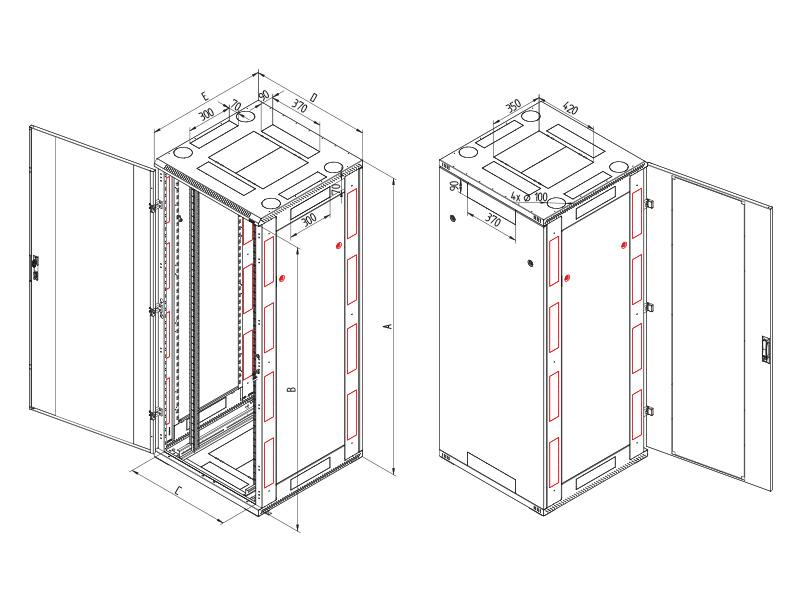

Navíc verze „A5“ (na konci kódu rozvaděče) má ve stojinách vylamovací záslepky pro možné protažení kabelů mezi sousedícími rozvaděči.

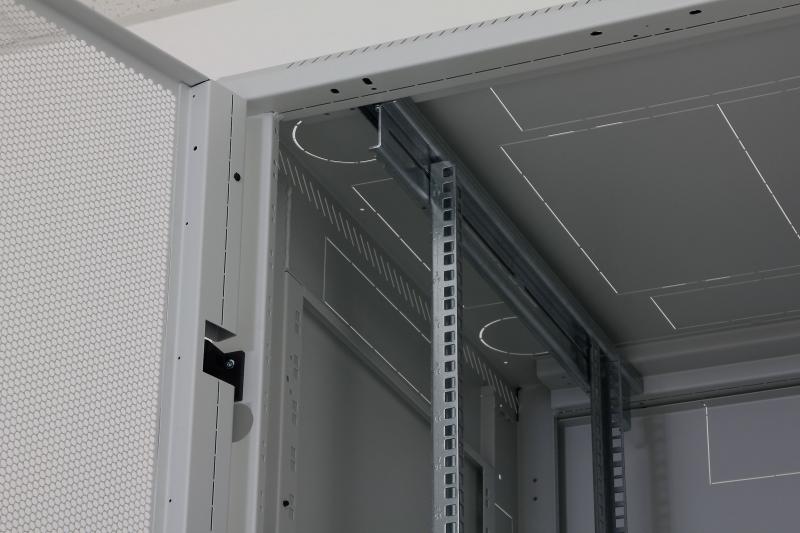

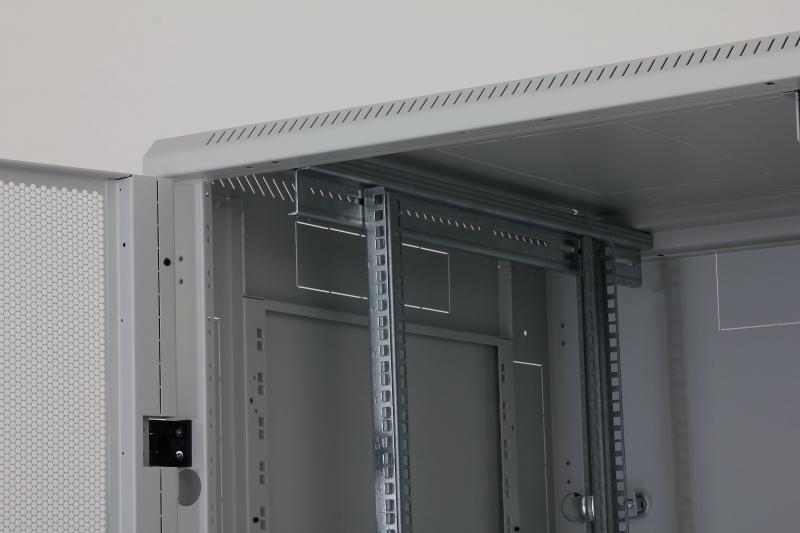

Perforované stojiny
Otvory v celé výšce stojin odpovídají unitové roztěči vertikálních lišt.

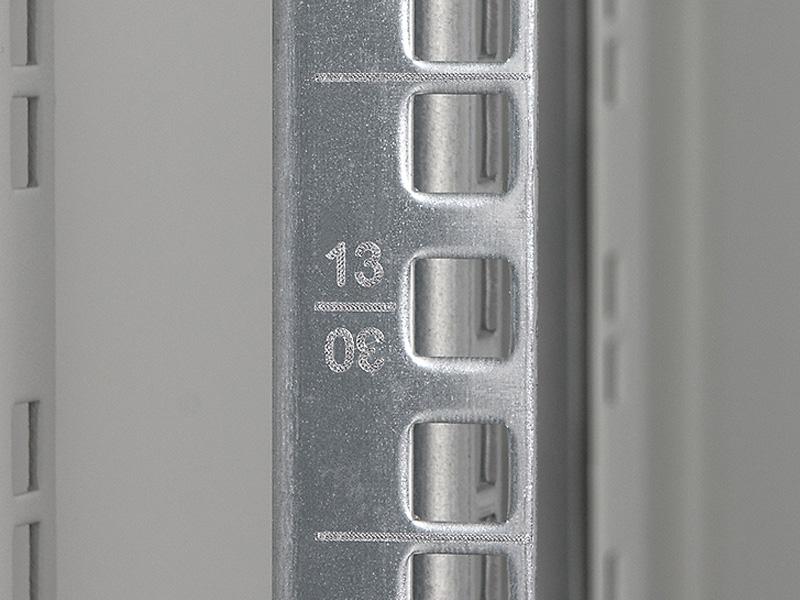

Laserové značení vertikálních lišt
Ocelový plech 2 mm.

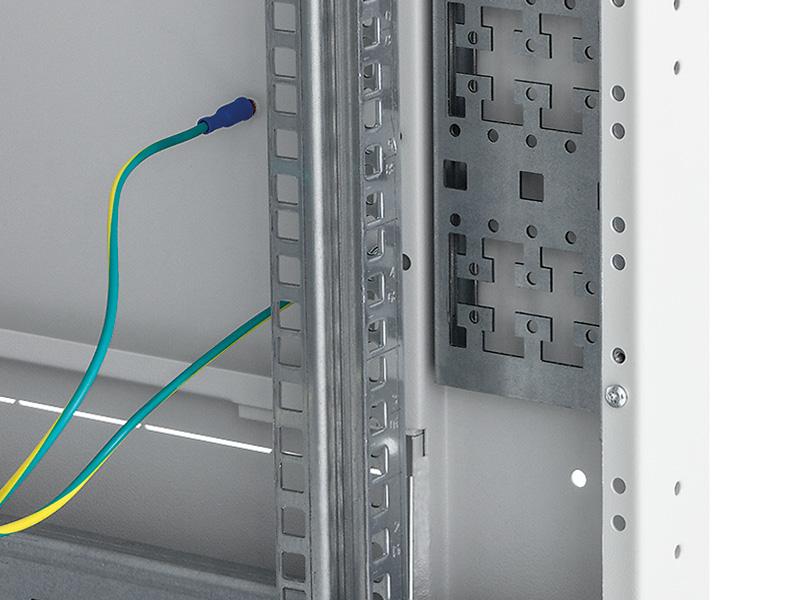

Hlavní zemnící bod M8

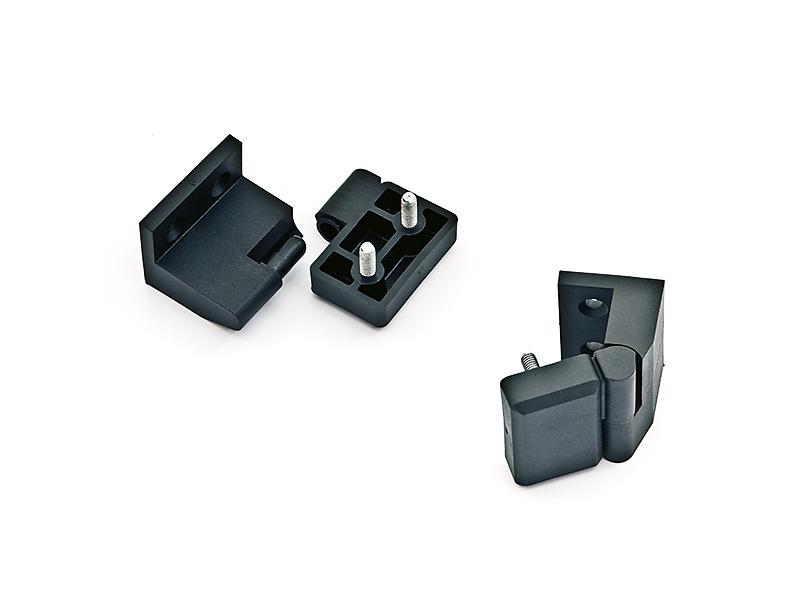

Nasazovací panty
Standardní dveřní panty je možno nahradit nasazovacími.

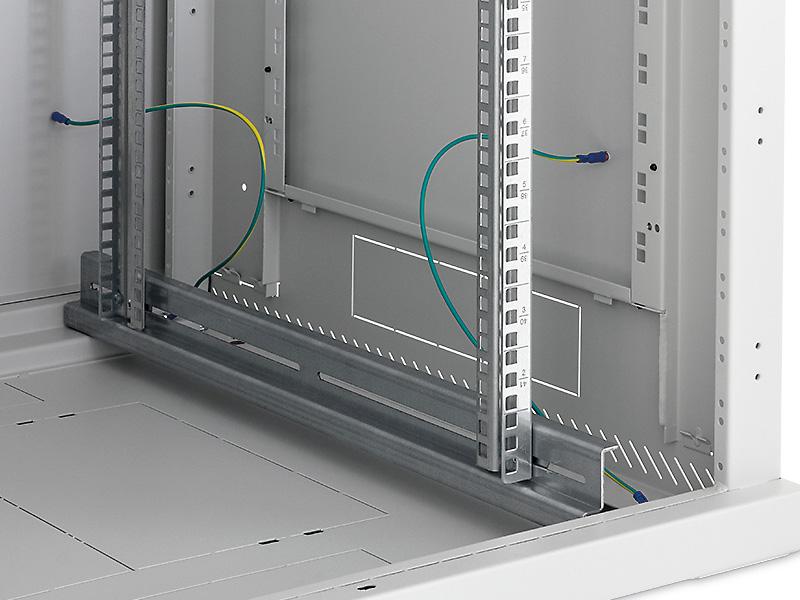

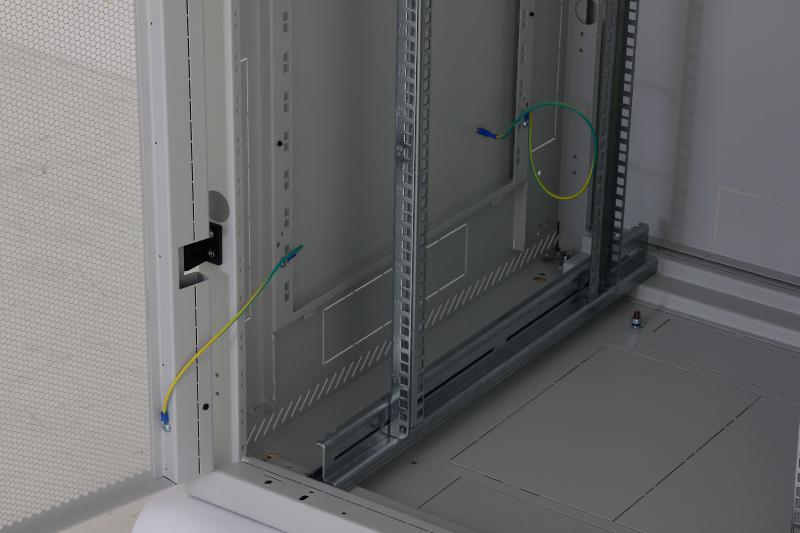

Pospojení
Všechny oddělitelné části jsou vzájemně pospojeny dle požadavků příslušné normy.

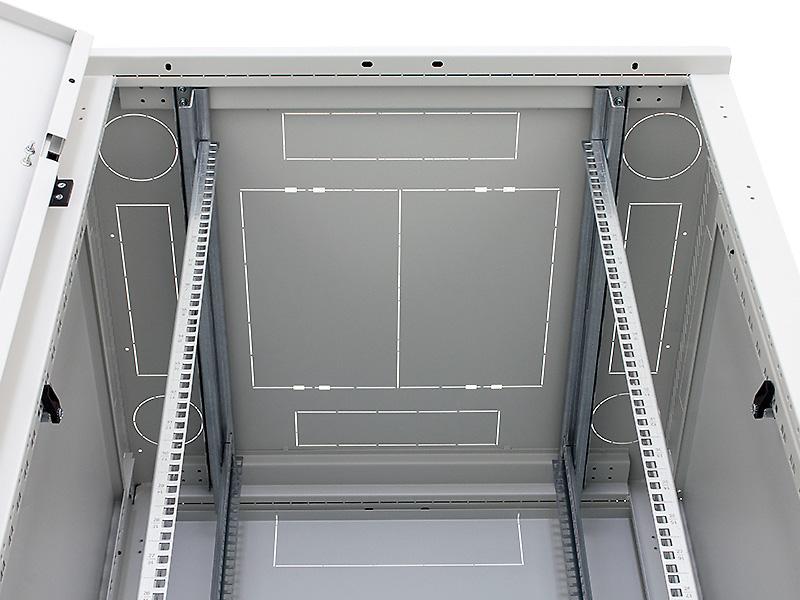

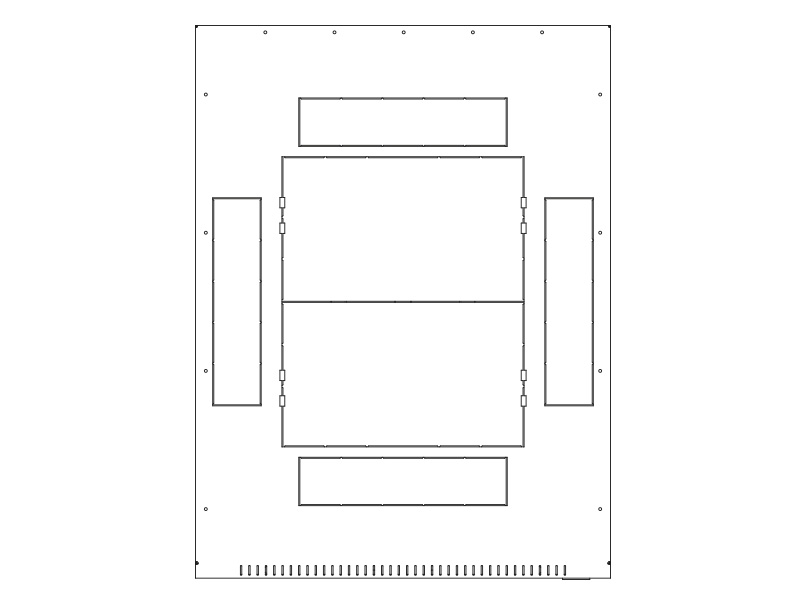

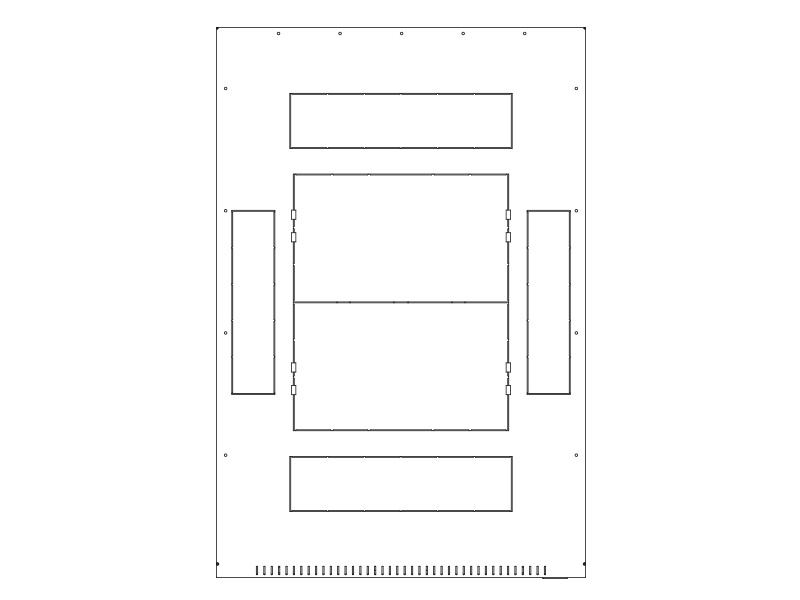

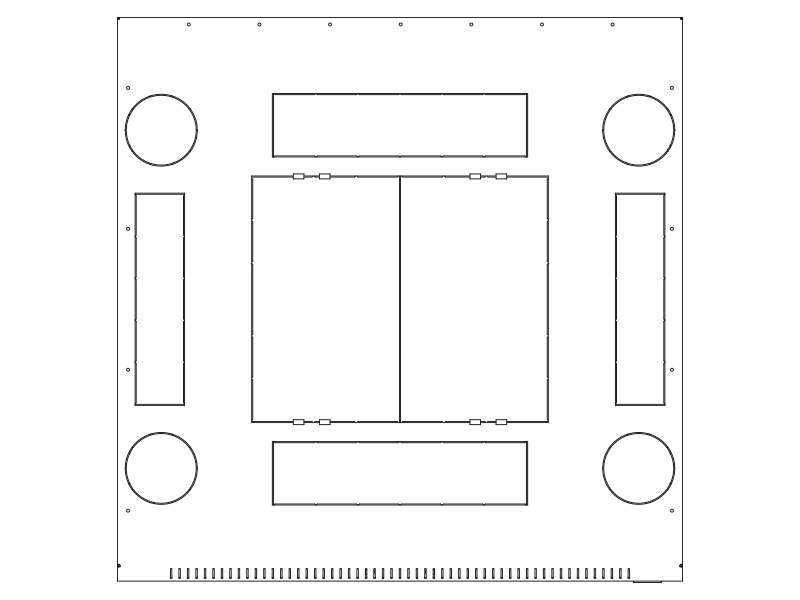

Vylamovací záslepky

Lemová hrana
Příbalem 1 m.

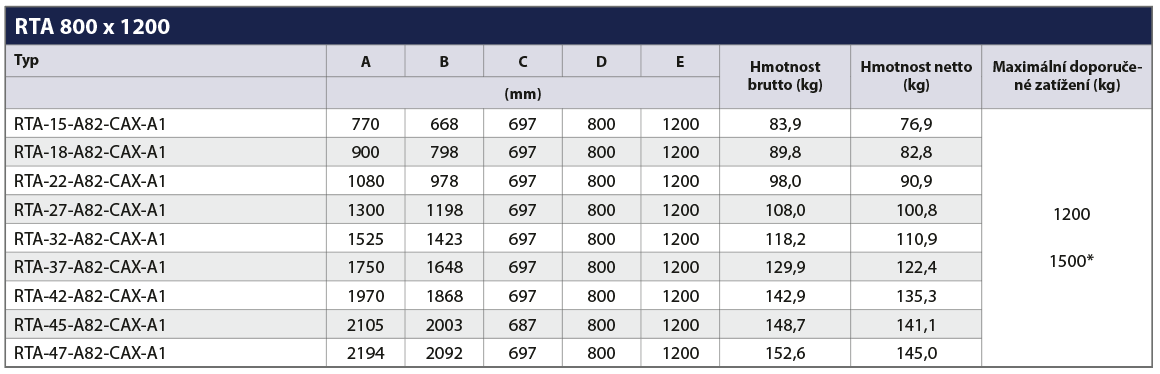

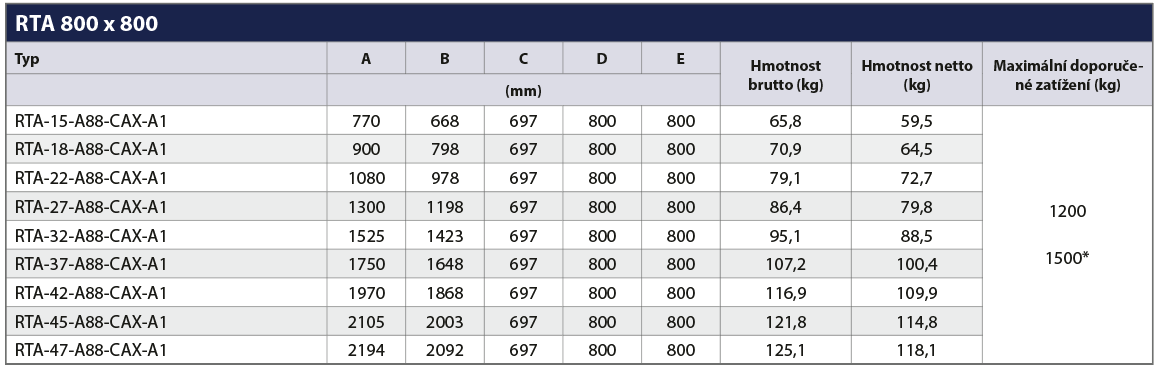

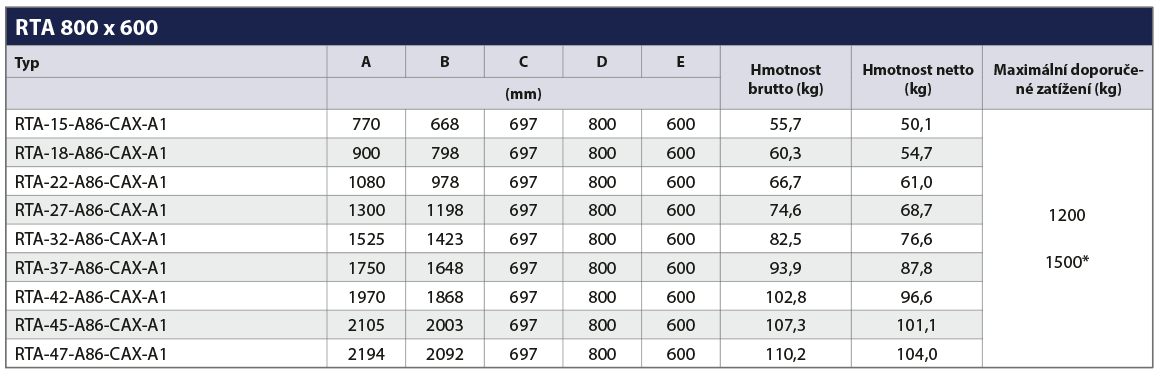

Rozvaděče šíře 800 mm
15 – 47 unitů

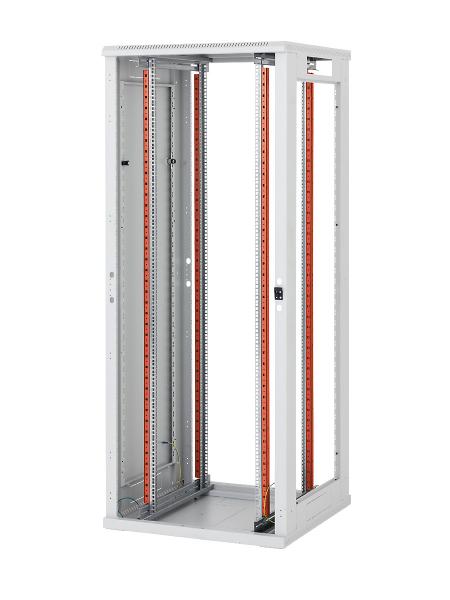

Flex frame
Systém umožňuje u šířky 800 mm instalaci posuvných lišt v rozponu 19“, 21“ a 23“.

Volitelné příslušenství

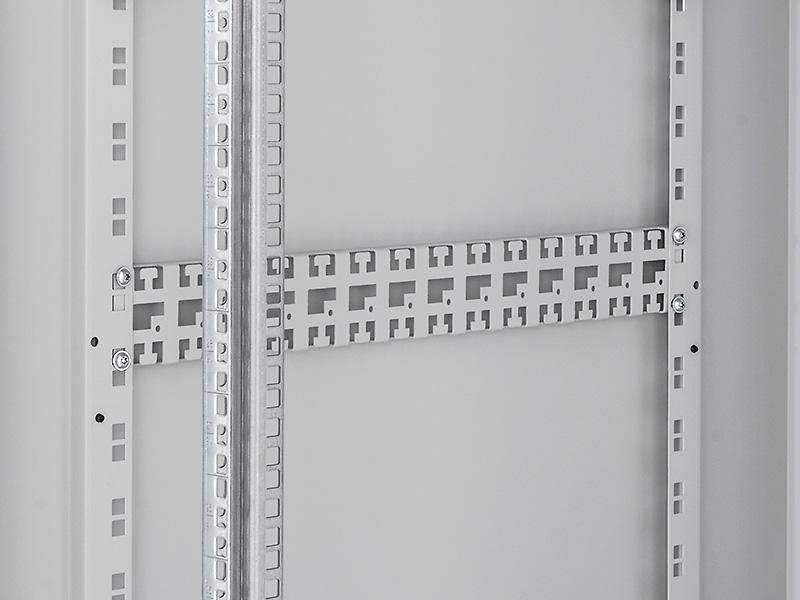

RAC-VP-D5x-X1
Horizontální vyvazovací panel.

RAX-VP-Vxx-X2
Vertikální vyvazovací panel.

Rozvodné panely

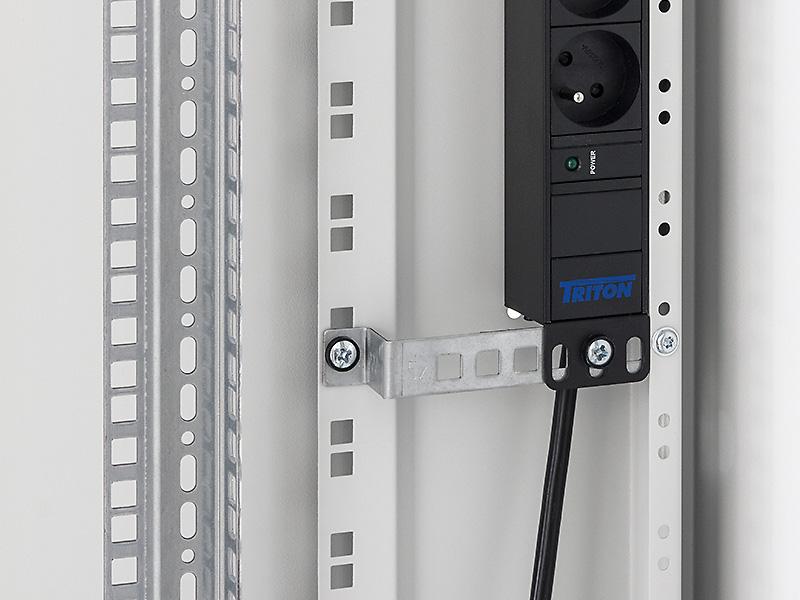

Možnost instalace PDU do stojin rozvaděče pomocí držáku (volitelné příslušenství).

Zvýšené krytí IP30



Snadnou montáží ochranných lišt na horní a spodní část rámu předních dvěří a zadního krytu
je možné zvýšit krytí rozvaděče na IP30.
RAC-IP-X01-X1 pro rozvaděče šíře 600 mm
RAC-IP-X02-X1 pro rozvaděče šíře 800 mm

Obsah balení:
profil pro montáž ke dveřím, zadnímu krytu ……. 4x
záslepka otvoru ve stojině ………………………………..12x
záslepka do čepice u šířky 600 mm ………………….13x
záslepka do čepice u šířky 800 mm ………….………15x

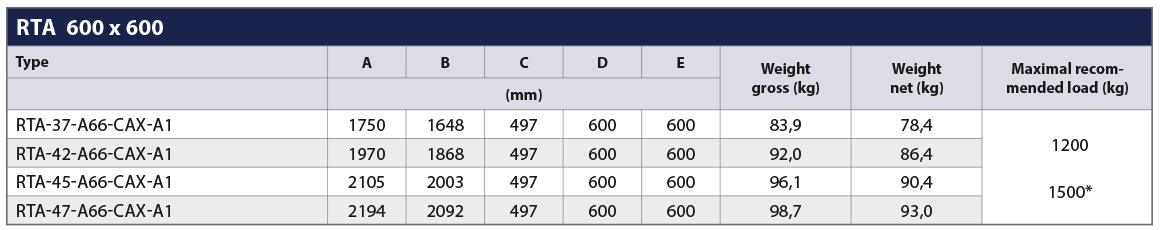

Navýšení nosnosti z 1200 kg na 1500 kg

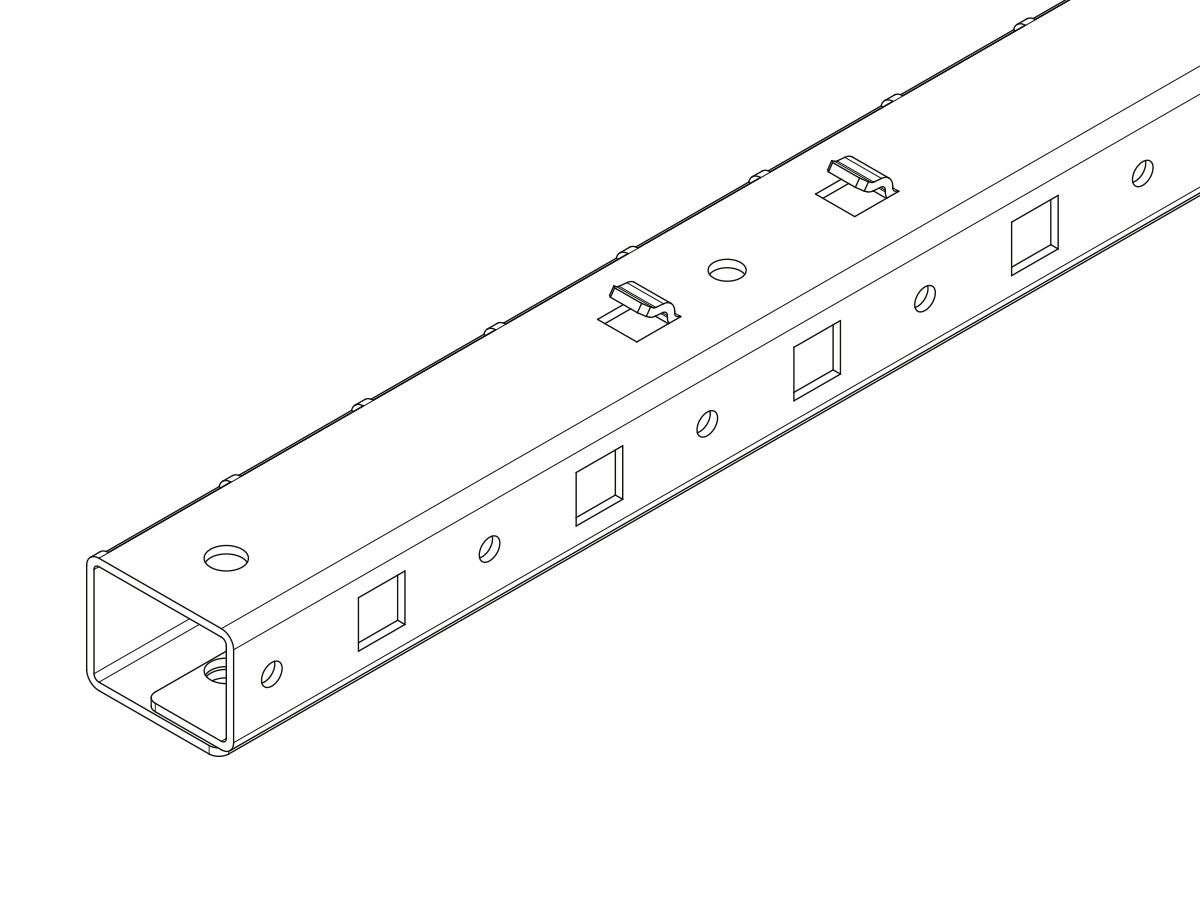

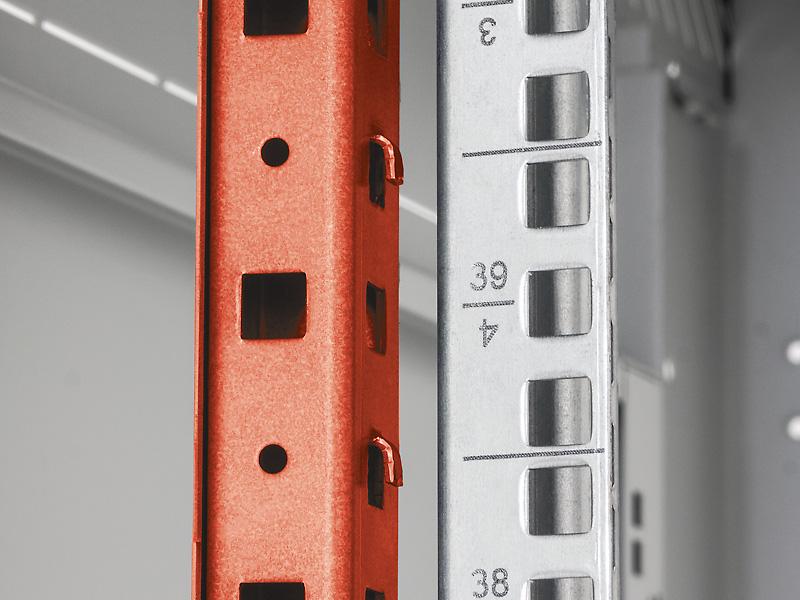

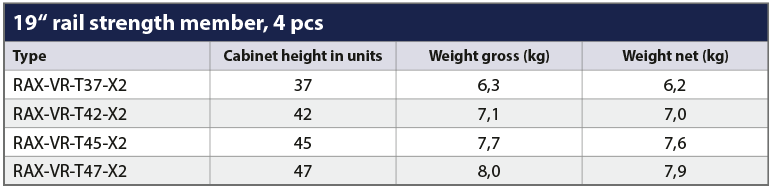

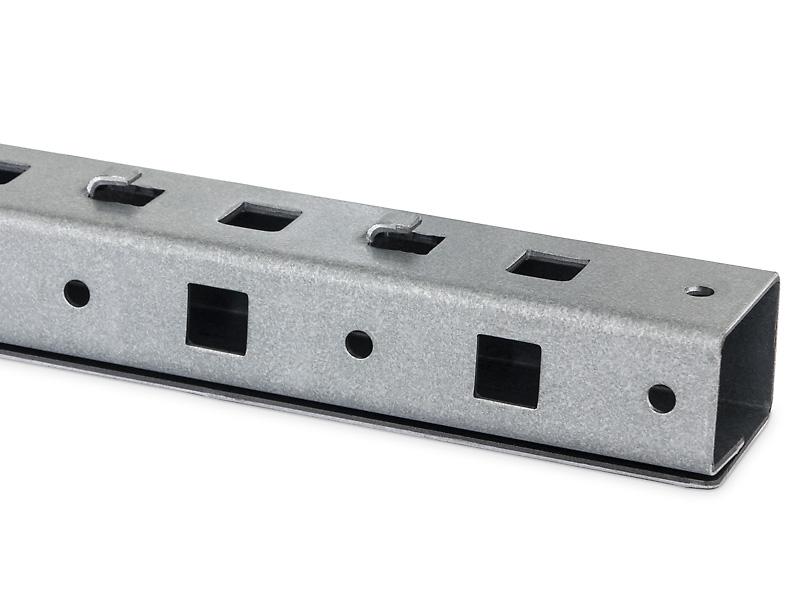

Zesilující prvek vertikálních lišt RAX-VR-Txx-X2
Uzavřený profil z materiálu tloušťky 1,5 mm (4 ks). Zvýší nosnost rozvaděče až na 1500 kg.

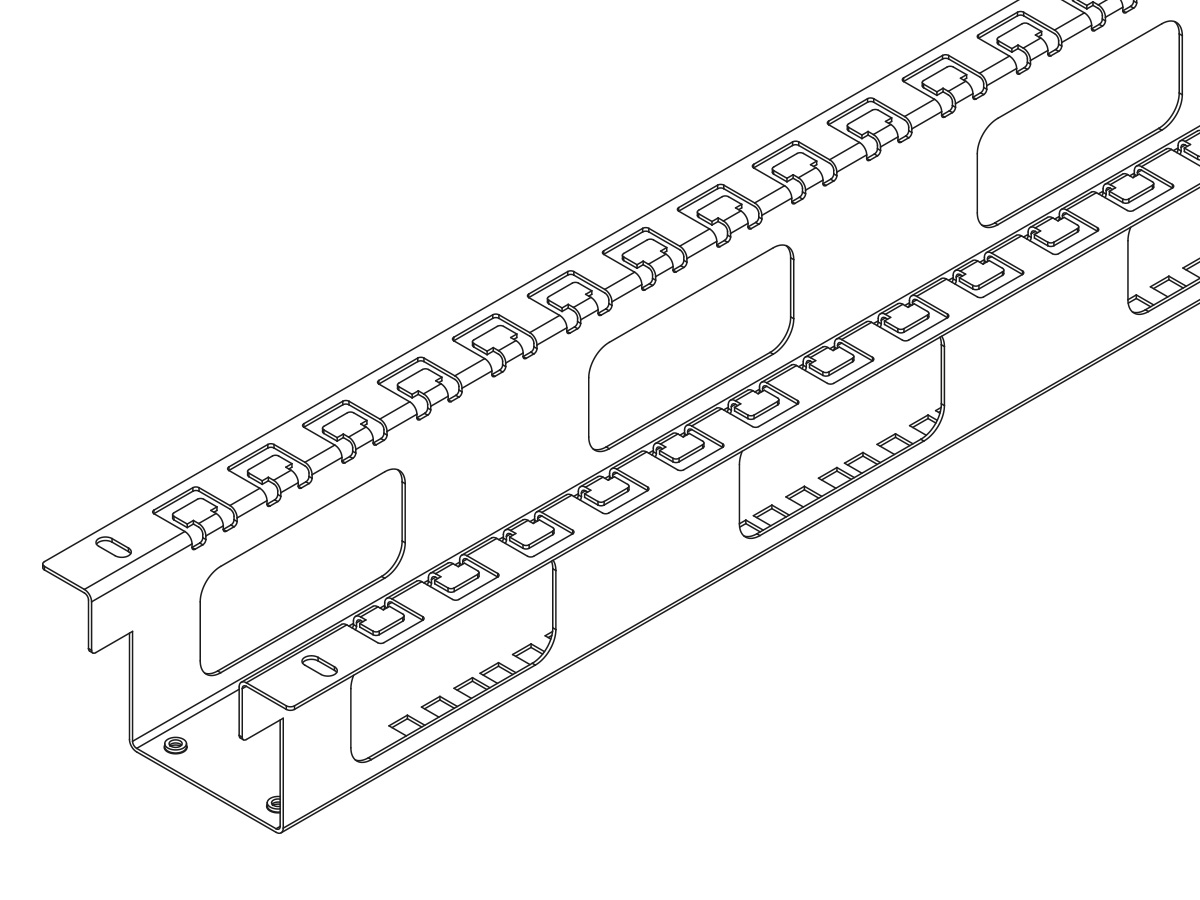

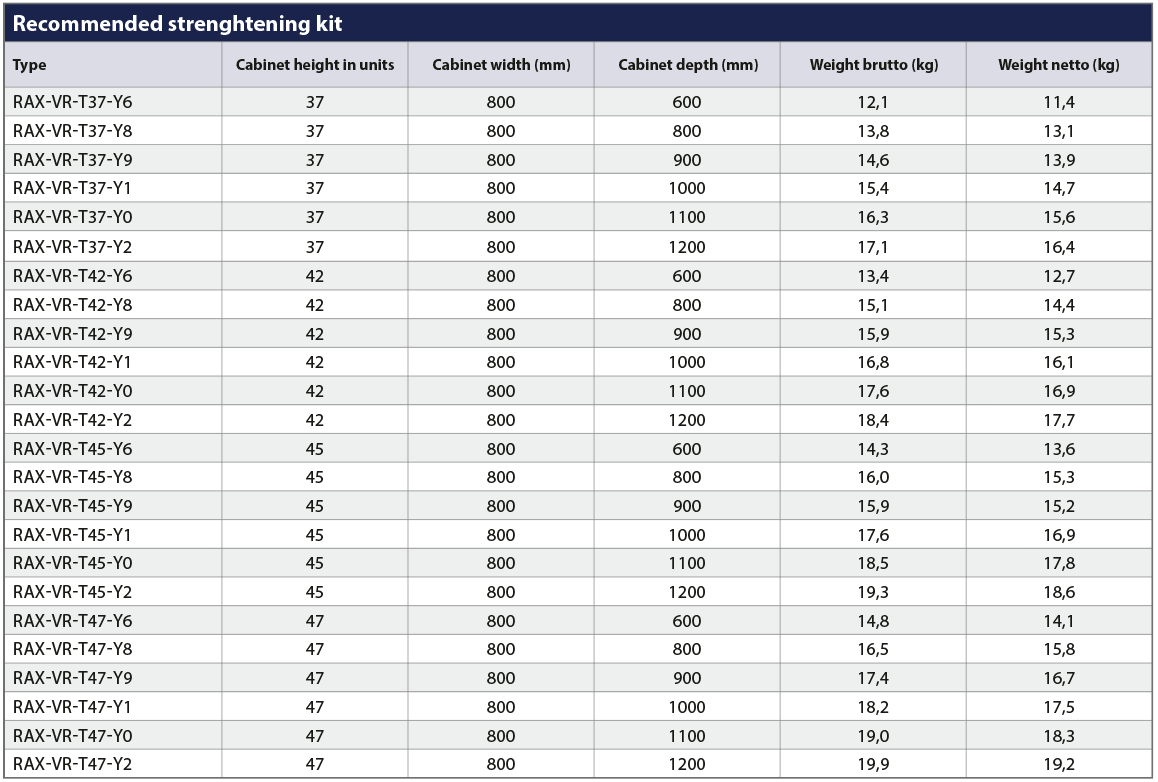

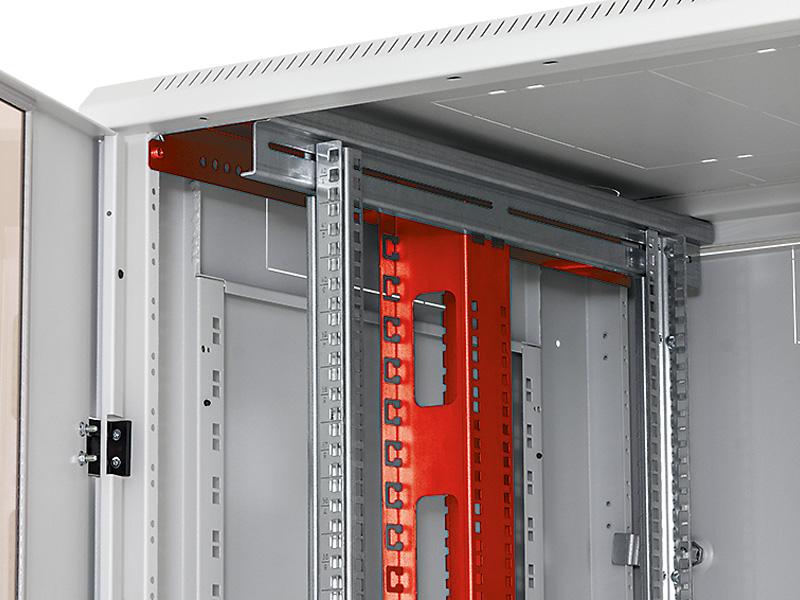

Doporučená vyztužující sada RAX-VR-Txx-Yx
Pro rozvaděče šíře 800 mm. Její montáž stabilizuje rozvaděč a zárověň umožňuje vertikální vyvázání kabeláže.

Wzmocniona konstrukcja

Stal formowana na zimno o grubości 1,3 mm.

Szyna przykręcana w czterech punktach

Stal formowana na zimno o grubości 2,5 mm.

Uchwyty Triton

Wymieniając plastikowy wlot (brak w zestawie), można wybrać klasyczny lub pół cylindrowy zamek. Patent: PUV 2013-27443

Powiększone szyny ramy

Szersze szyny w korpusie szafy przeznaczone są do dodatkowego montażu 19″ paneli zarządzania zasilaniem, które następnie nie zajmują miejsca w szafie. Inteligentne rozwiązanie w zakresie chwytania, nie blokuje przesuwnych serwerów, nawet w szafach typu 600mm. Oprócz tego rozwiązania wersję A5 (na końcu kodu szafy) cechują wyłamujące się panele zaślepiające, dając tym samym ewentualną możliwość poprowadzenia kabli, dostępu do nich i zarządzania nimi pomiędzy sąsiednimi szafami.

Perforowane szyny ramy

Kwadratowe otwory z oznaczeniem jednostek wysokości, które są umieszczone wzdłuż całej długości szyny,umożliwiają montaż akcesoriów.

Laserowe oznaczenia jednostek

19″ szyny pionowe (ze stali cynkowanej formowanej na zimno) posiadają oznaczenie wg jednostek montażowych.

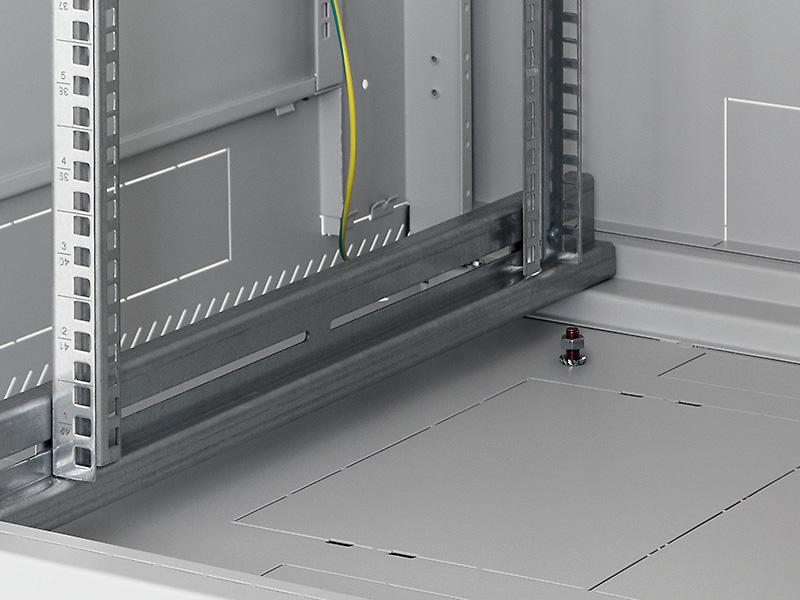

Główny punkt uziemienia M8

Zawieszane zawiasy

Standardowe zawiasy można zastąpić wygodną w użyciu wersją zawieszaną

Spawanie

Wszystkie odłączane części są spajane zgodnie z odpowiednią normą.

Odcięcie linii kablowych

Duża liczba wejść kablowych umożliwia wygodną instalację kabla.

Zabezpieczenie brzegów

Dołączona osłona o długości 1 m.

800 mm wide cabinets

Wykość od 15U do 47U

Flex frame

CSzafy o szerokości 800 mm posiadają system, który umożliwia montaż szyn przesuwnych w rozpiętości 19″, 21″ i 23“.

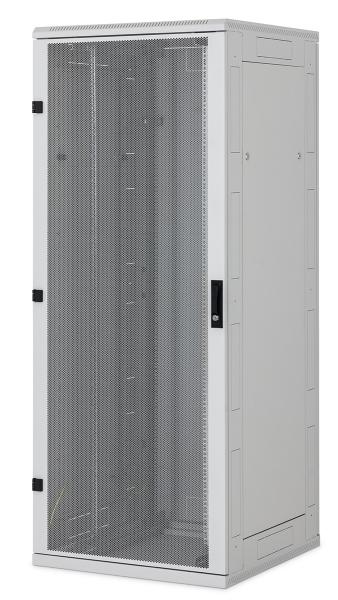

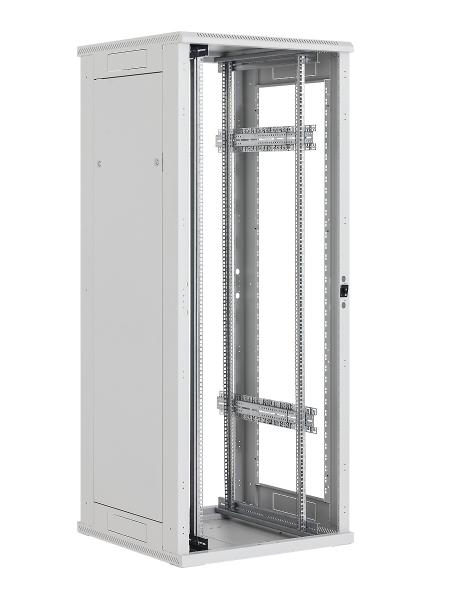

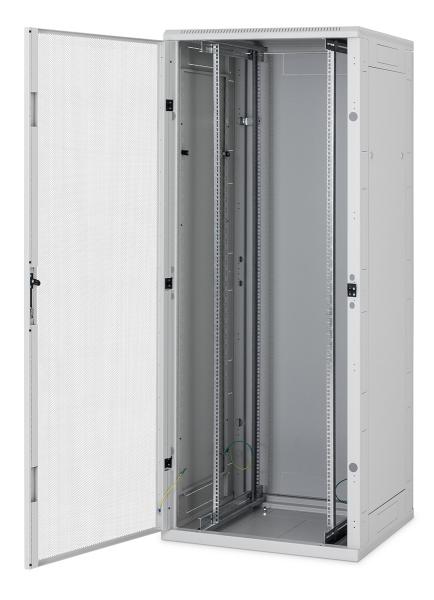

• 19″ wolnostojąca szafa z certyfikatem IP20
• Szafa zawiera 4 przesuwne pionowe szyny do montażu urządzeń (6 szyn w przypadku szaf głębszych niż 800 mm).
• Konstrukcja szafy:
  • Spawana stalowa rama z wyjmowanymi panelami bocznymi
  • Pojedyncze lub podwójne drzwi, metalowe, perforowane (przepuszczalność powietrza 80%) lub oszklone drzwi z hartowanego szkła 4 mm. Mogą być zamontowane z przodu lub tyłu szafy.
• Maksymalne obciążenie drzwi wynosi 20 kg.
• Min. grubość warstwy wykończeniowej wynosi 65 µm.
• Szafy są zaprojektowane do montażu urządzeń telekomunikacyjnych i systemów dystrybucji.
• Rama szafy i pozostałe elementy są połączone uziemionymi przewodami, które muszą być odpowiednio umieszczone w złączach podczas korzystania z obudowy.
• W dolnej części szafy zamontowana jest śrubka M8 łączącą wiązanie.
• Otwory wprowadzające kable w górnej i dolnej części obudowy są zabezpieczone demontowalnymi panelami zaślepiającymi.

WARUNKI EKSPLOATACJI

Środowisko działania:

• Biuro
• Szafa nie jest przeznaczona do instalacji na zewnątrz i do instalacji w środowiskach, które mogą wpływać niekorzystnie na funkcjonowanie szafy i zamontowanych wewnątrz urządzeń (np. środowiska z niebezpieczeństwem wybuchu, środowiska o wysokiej wilgotności).

Należy chronić przed:

• Uszkodzeniami mechanicznymi
• Niewłaściwym użytkowaniem
• Używaniem szafy do innych celów

Niewłaściwe użytkowanie to w szczególności:

• Przeładowanie (przekroczenie maksymalnego zalecanego obciążenia)
• Instalacja urządzeń, które mogą wpływać negatywnie na działanie szafy lub pozostałych zainstalowanych urządzeń
• Zmiany w konstrukcji szafy

Instalacja szafy

• W celu zapewnienia maksymalnej ładowności zalecane jest równomierne rozłożenie obciążenia.
• Szafę należy umieścić na płaskiej powierzchni i wyrównać wszelkie różnice za pomocą nóżek poziomujących.
• Aby zapobiec wnikaniu pyłu do szafy przez otwory wprowadzające kable, otwory te muszą być uszczelnione za pomocą zaślepki ze szczotką lub ramki do wprowadzania kabli (oba te elementy są zawarte w zestawie).

Ochrona środowiska

• Wszystkie elementy wykonane są z materiałów nadających się do recyklingu, a po demontażu obudowy, muszą być utylizowane zgodnie z odpowiednimi przepisami.

Certyfikaty i zgodność

Ten produkt jest certyfikowany przez TÜV SÜD Czech, numer certyfikacji 11.398.137, data 14/02/2018 i jest w pełni zgodny z normą ČSN EN 62208 ed.2:2012 (EN 62208:2011).
