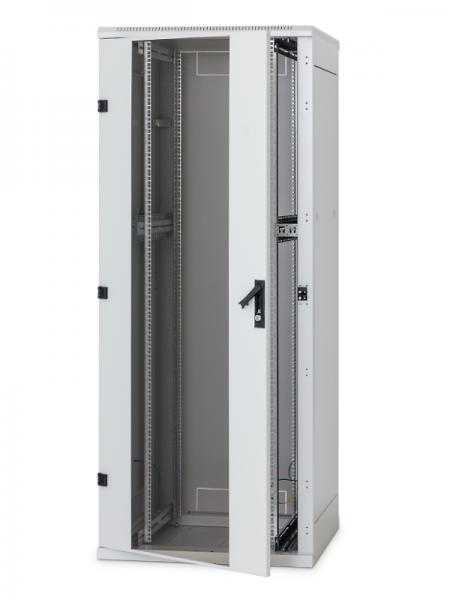

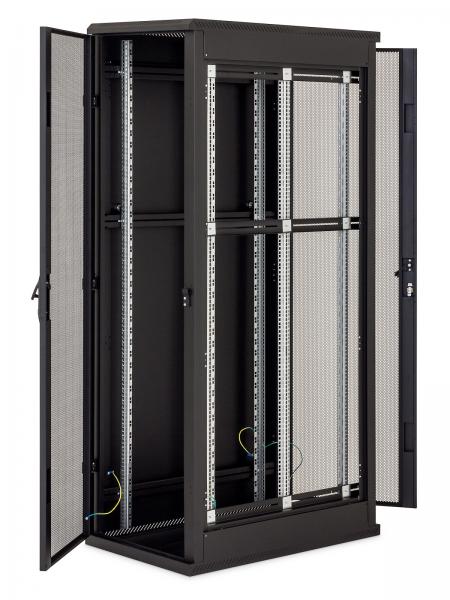

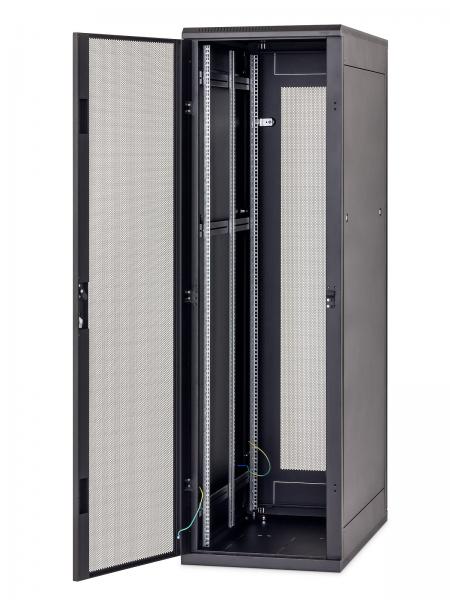

SZTYWNA KONSTRUKCJA
Szafa RMA ma solidną spawaną konstrukcję. Wysoka jakość wykonania i najnowsze technologie zapewniają doskonały wygląd szafy.

SPECJALNE ZAWIASY

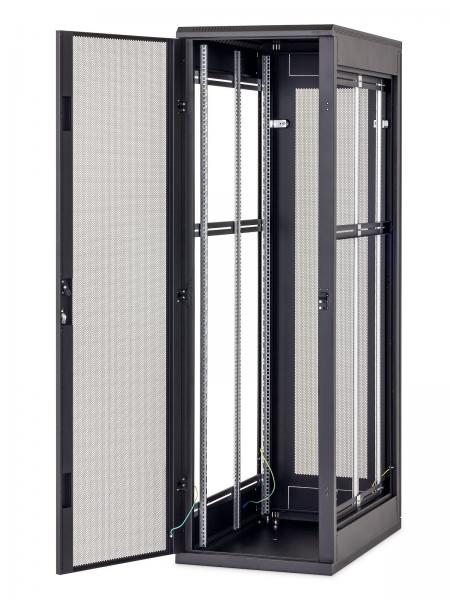

Układ zawiasów umożliwia otwarcie drzwi pod kątem prawie 180°. Drzwi mogą być łatwo zdemontowane i ponownie zamontowane np. w celu zmiany kierunku otwierania.

UCHWYTY TRITON
Produkujemy własne uchwyty do szaf wolnostojących. Po wymianie plastikowego modułu z tworzywa sztucznego (nie załączonego), możliwe jest używanie tradycyjnych lub pół-cylindrycznych wkładek zamka. Patent: PUV 2013-27443.

WZMOCNIONE PIONOWE SZYNY
Wzmocnione 19“ pionowe szyny dostosowują się do głębokości szafy. Ułatwia to montaż urządzenia i konfigurację przewodów połączeniowych.

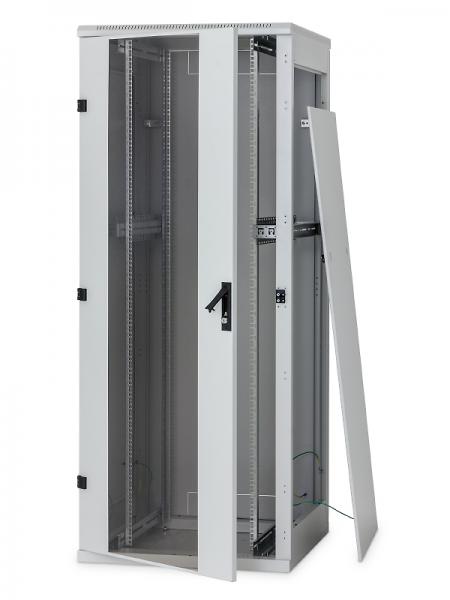

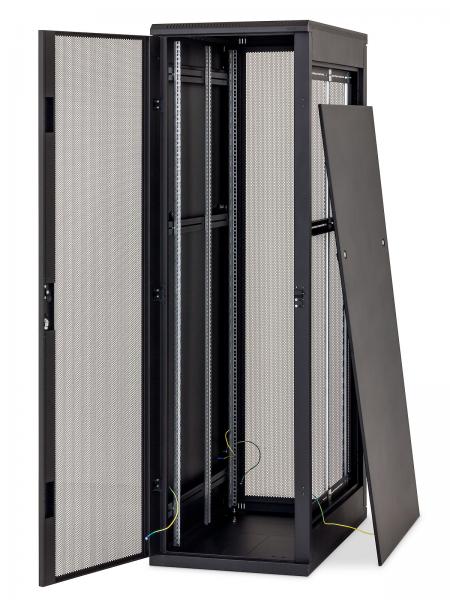

WYJMOWANE PANELE BOCZNE I TYLNA POKRYWA

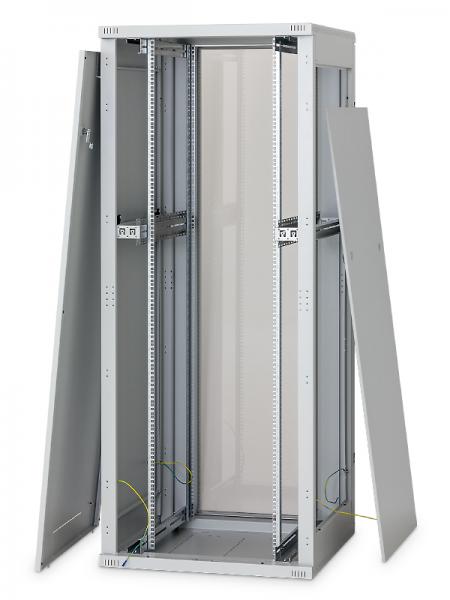

Szafa RMA ma spawaną ramę i zdejmowane panele boczne, które mają zamontowane zamki, otwierane za pomocą tego samego klucza, co drzwi przednie i pokrywa tylna.

DRZWI PRZYSTOSOWANE DO MONTAŻU WENTYLATORÓW
Przy tym modelu szafy możliwe jest zamówienie specjalnych metalowych drzwi, przystosowanych do montażu wentylatorów RAx-CH-X0x-X3.

WYJMOWALNE PANELE ZAŚLEPIAJĄCE

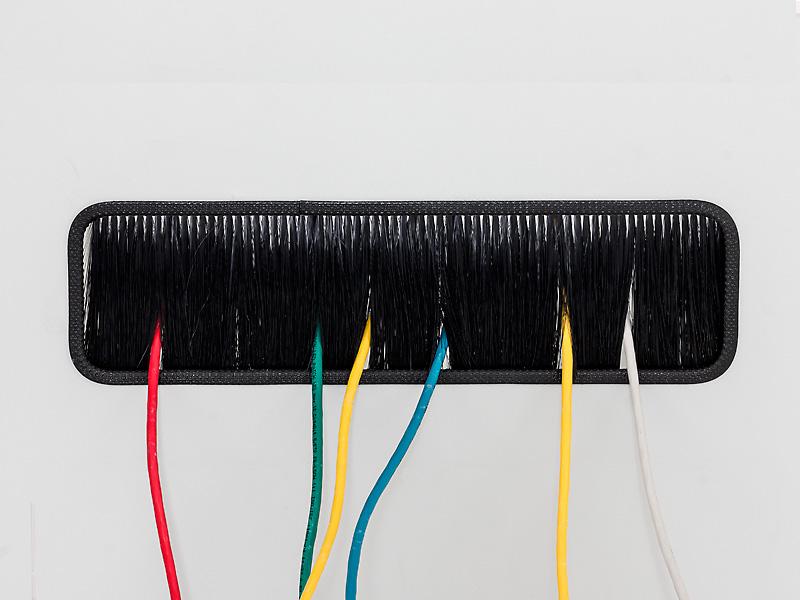

Otwory wprowadzające kable w tylnej części szafy mają zamontowane wyjmowalne panele zaślepiające. Możliwe jest zastosowanie panelu zaślepiającego ze szczotką w otworze wprowadzającym przewody, co zapobiega przedostawaniu się pyłów. Ramka z tworzywa sztucznego służy do ochrony przewodów przed uszkodzeniem (oba te elementy są częścią zestawu).

OTWÓR DO MONTAŻU WENTYLATORA
Duży otwór z wyjmowalnym panelem zaślepiającym umożliwia montaż wentylatora Triton z zewnątrz szafy bez konieczności stosowania śrub.

KÓŁKA, NÓŻKI POZIOMUJĄCE
Szafa jest przygotowana do montażu na kółkach i nóżkach poziomujących.

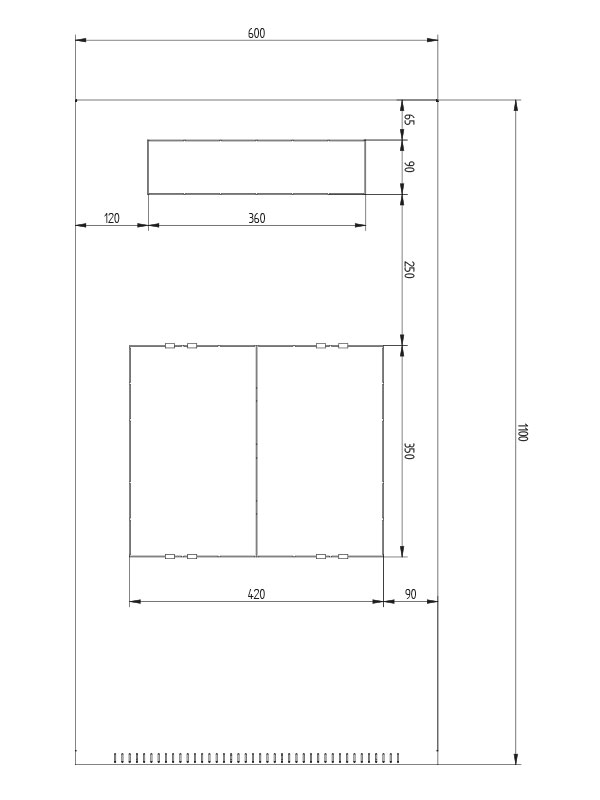

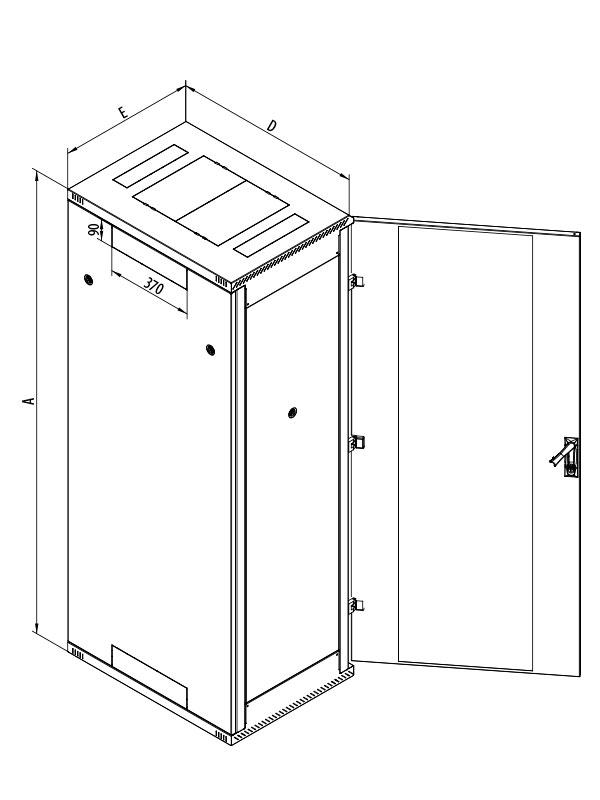

TYLNA STRONA SZAFY

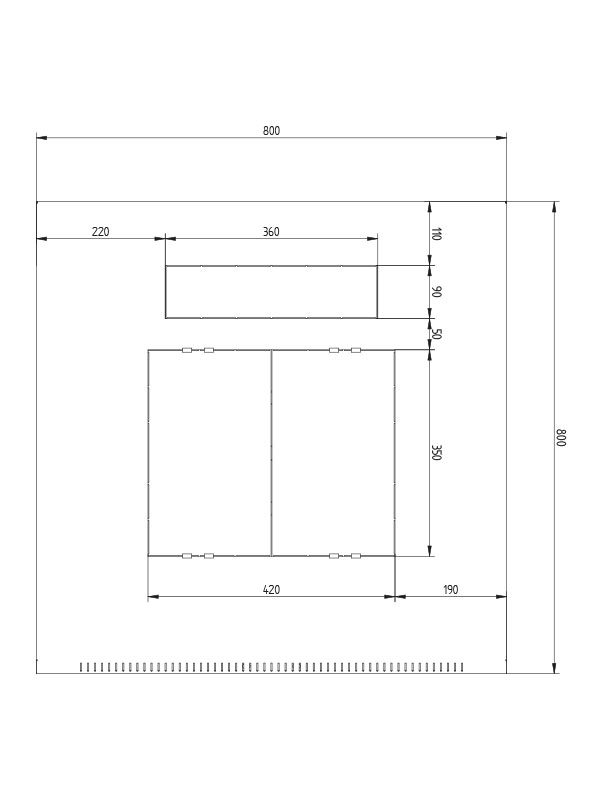

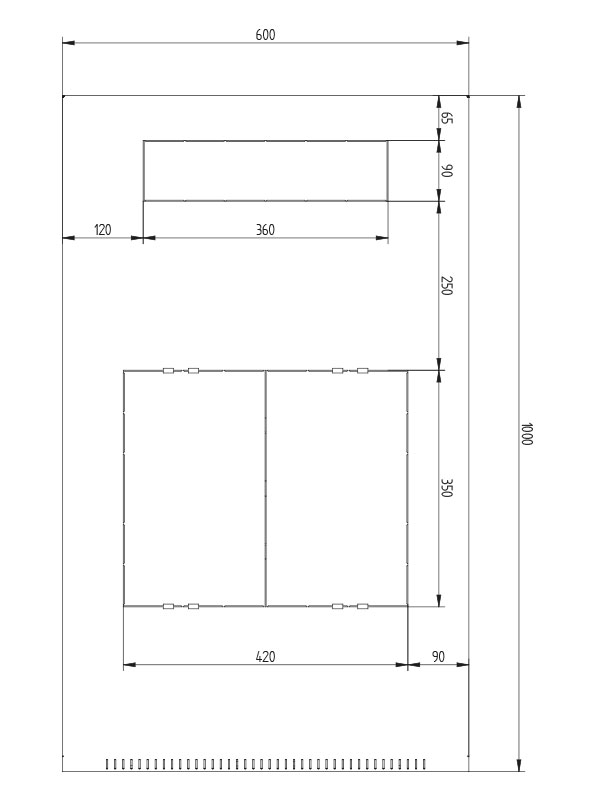

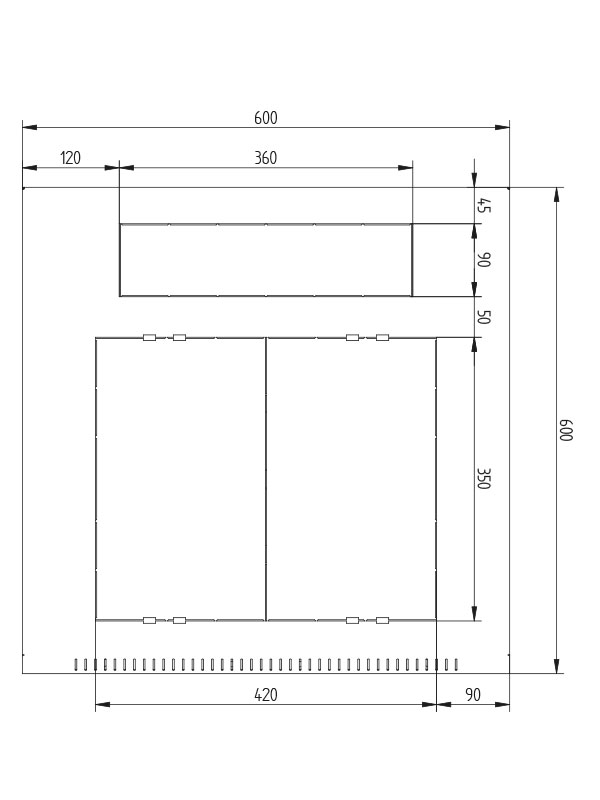

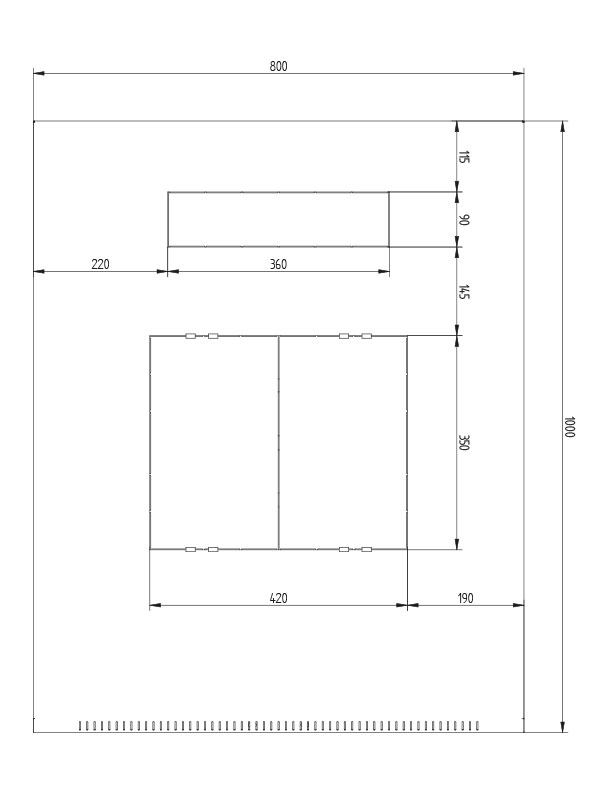

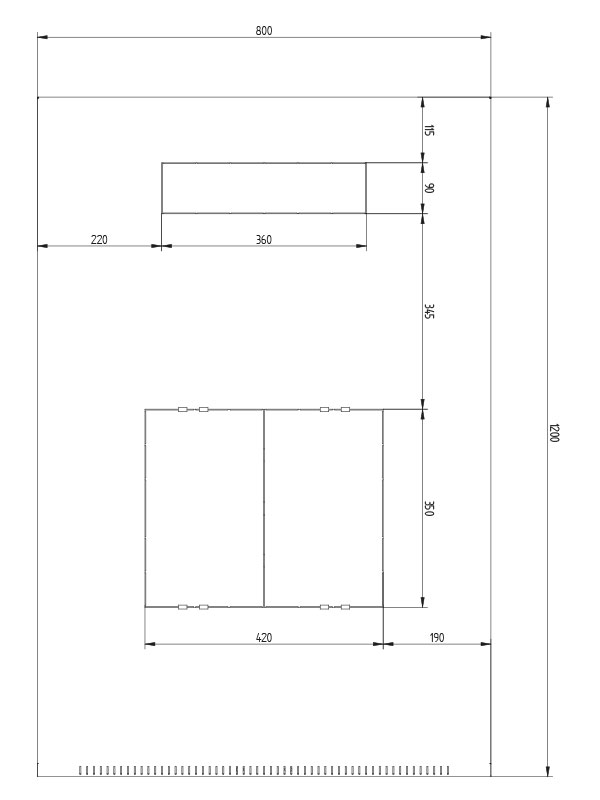

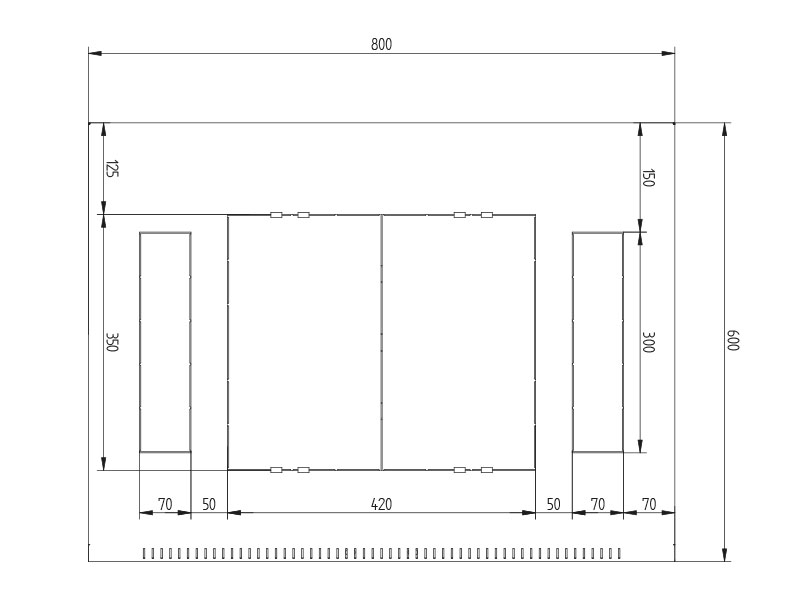

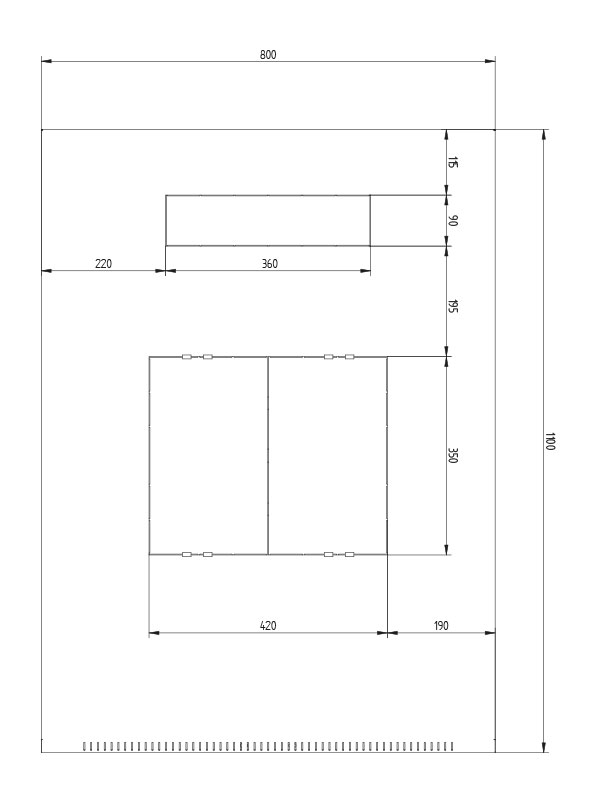

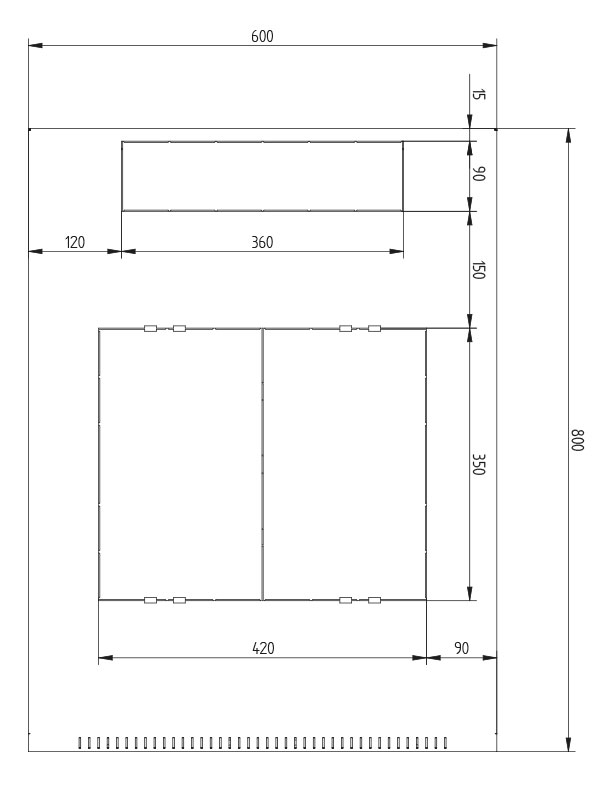

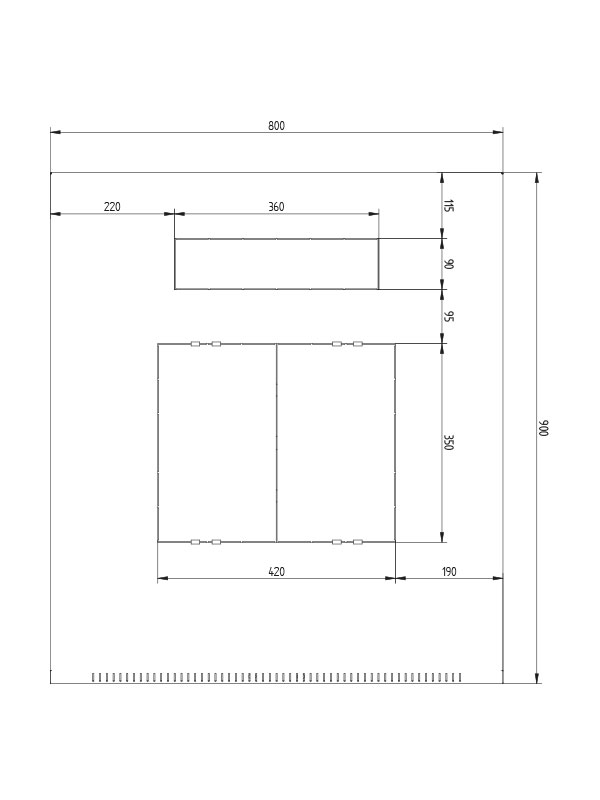

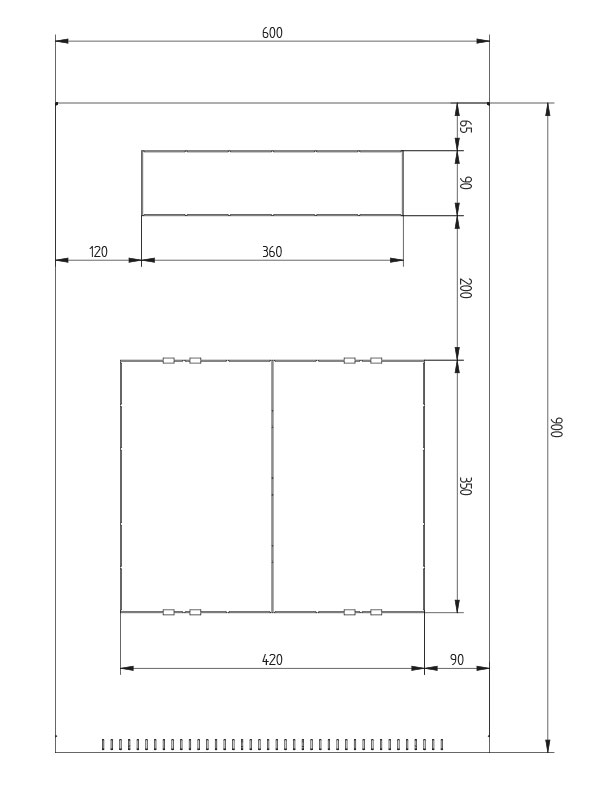

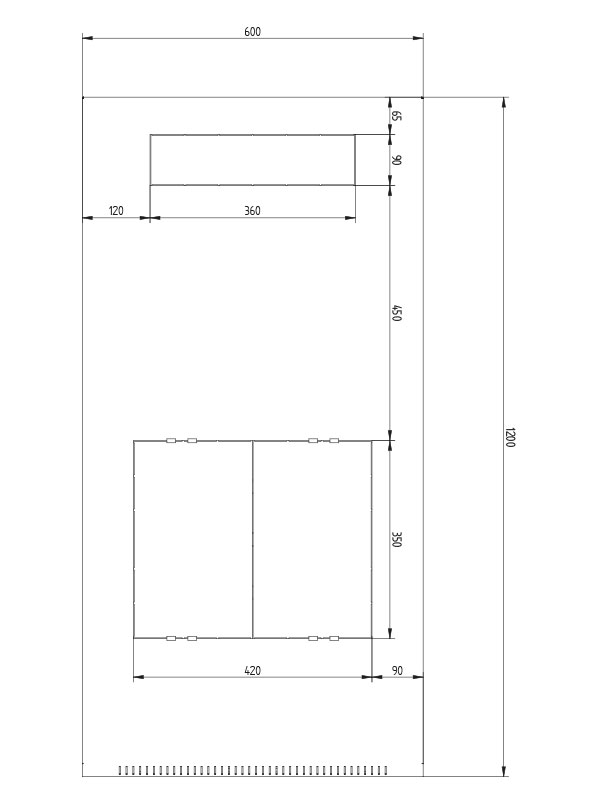

Na tylnej pokrywie szafy znajdują się 2 otwory wprowadzające kable z zamontowanymi zdejmowalnymi panelami zaślepiającymi. Jeden z nich znajduje się w górnej części, drugi w dolnej. Inne otwory wprowadzające kable znajdują się w górnej części szafy i w podstawie.

PERFOROWANA RAMA

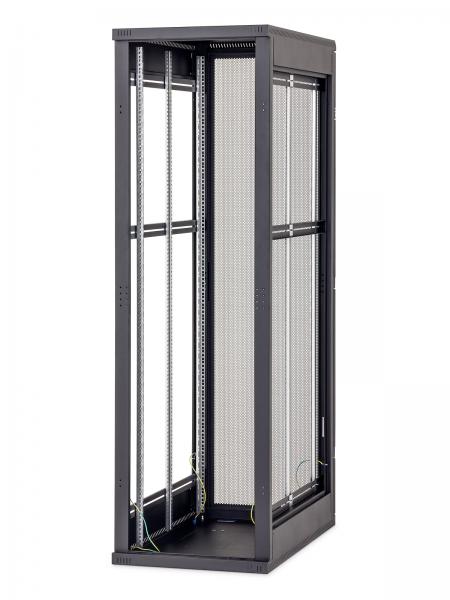

Szafa RMA ma perforowaną ramę, która zapewnia swobodny dostęp powietrza do sprzętu zamontowanego wewnątrz. System chłodzenia może być uzupełniony o wentylatory.

UZIEMIENIE
Wszystkie części ruchome są połączone i uziemione zgodnie z odpowiednimi normami.

ELASTYCZNA RAMA
(dla szaf o szerokości 800 mm) System ten umożliwia przesuwanie pionowych szyn do instalacji urządzeń w rozmiarze 19 „, 21“ i 23 „.

ŚRODKOWA PARA SZYN PIONOWYCH
Szafy o głębokości większej niż 800 mm mają zamontowaną trzecią parę pionowych szyn. Otwarte profile oznaczają, że środkowe szyny nie ograniczają możliwości instalacji głębszych urządzeń.

RAMA WAHADŁOWA
Istnieje możliwość wyposażenia szaf RMA i RZA w wahadłową ramę o nośności 100 kg. Maksymalna dostępna głębokość dla 19“ akcesoriów wynosi 330 mm.

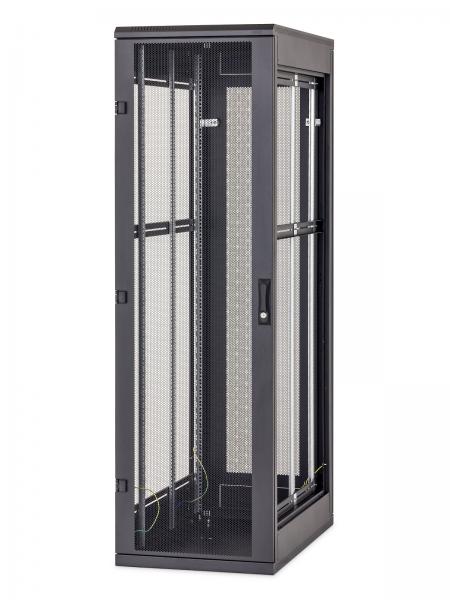

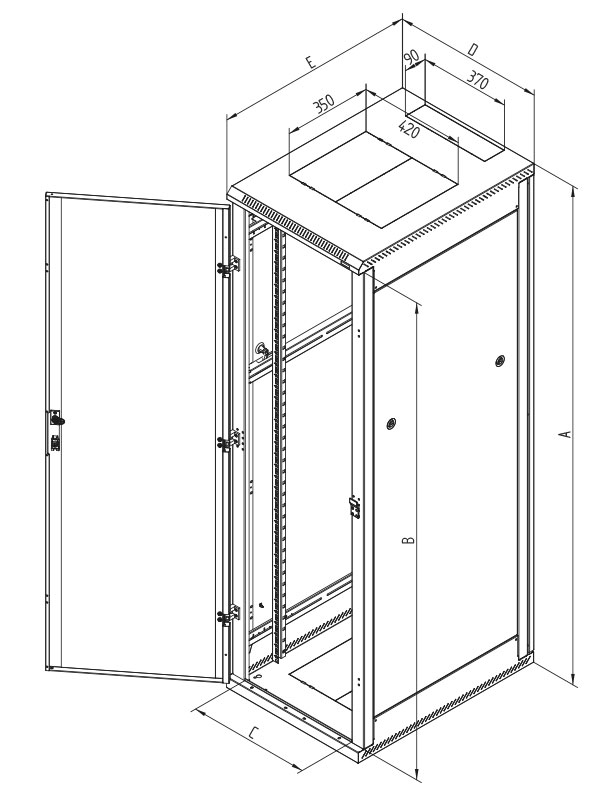

• 19″ wolnostojąca szafa z certyfikatem IP20
• Szafa zawiera 4 przesuwne pionowe szyny do montażu urządzeń (6 szyn w przypadku szaf głębszych niż 800 mm).
• Konstrukcja szafy:
  • Spawana stalowa rama z wyjmowanymi panelami bocznymi
  • Pojedyncze lub podwójne drzwi, metalowe, perforowane (przepuszczalność powietrza 80%) lub oszklone drzwi z hartowanego szkła 4 mm. Mogą być zamontowane z przodu lub tyłu szafy.
• Maksymalne obciążenie drzwi wynosi 20 kg.
• Min. grubość warstwy wykończeniowej wynosi 65 µm.
• Szafy są zaprojektowane do montażu urządzeń telekomunikacyjnych i systemów dystrybucji.
• Rama szafy i pozostałe elementy są połączone uziemionymi przewodami, które muszą być odpowiednio umieszczone w złączach podczas korzystania z obudowy.
• W dolnej części szafy zamontowana jest śrubka M8 łączącą wiązanie.
• Otwory wprowadzające kable w górnej i dolnej części obudowy są zabezpieczone demontowalnymi panelami zaślepiającymi.

WARUNKI EKSPLOATACJI

Środowisko działania:

• Biuro
• Szafa nie jest przeznaczona do instalacji na zewnątrz i do instalacji w środowiskach, które mogą wpływać niekorzystnie na funkcjonowanie szafy i zamontowanych wewnątrz urządzeń (np. środowiska z niebezpieczeństwem wybuchu, środowiska o wysokiej wilgotności).

Należy chronić przed:

• Uszkodzeniami mechanicznymi
• Niewłaściwym użytkowaniem
• Używaniem szafy do innych celów

Niewłaściwe użytkowanie to w szczególności:

• Przeładowanie (przekroczenie maksymalnego zalecanego obciążenia)
• Instalacja urządzeń, które mogą wpływać negatywnie na działanie szafy lub pozostałych zainstalowanych urządzeń
• Zmiany w konstrukcji szafy

Instalacja szafy

• W celu zapewnienia maksymalnej ładowności zalecane jest równomierne rozłożenie obciążenia.
• Szafę należy umieścić na płaskiej powierzchni i wyrównać wszelkie różnice za pomocą nóżek poziomujących.
• Aby zapobiec wnikaniu pyłu do szafy przez otwory wprowadzające kable, otwory te muszą być uszczelnione za pomocą zaślepki ze szczotką lub ramki do wprowadzania kabli (oba te elementy są zawarte w zestawie).

Ochrona środowiska

• Wszystkie elementy wykonane są z materiałów nadających się do recyklingu, a po demontażu obudowy, muszą być utylizowane zgodnie z odpowiednimi przepisami.

Certyfikaty i zgodność

Ten produkt jest certyfikowany przez TÜV SÜD Czech, numer certyfikacji 11.398.137, data 14/02/2018 i jest w pełni zgodny z normą ČSN EN 62208 ed.2:2012 (EN 62208:2011).
