SNA - szafa hybrydowa

Moduł dystrybucji zasilania dla systemów szaf rozdzielczych hybrydowych dla domów. Certyfikaty IP20 / IK06.

PRODUKTY » SZAFY SERWEROWE » SZAFY SPECJALNE » SNA

Informacje

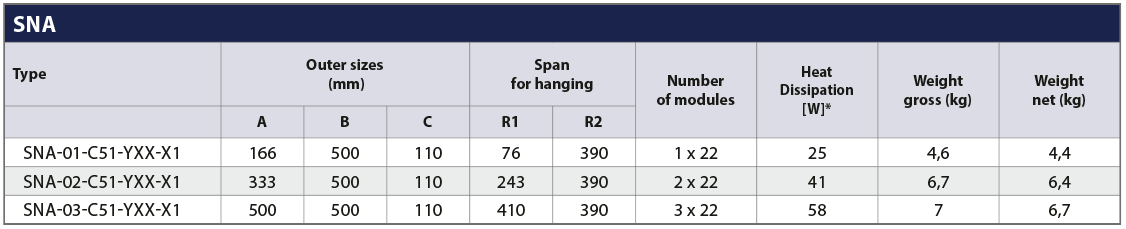

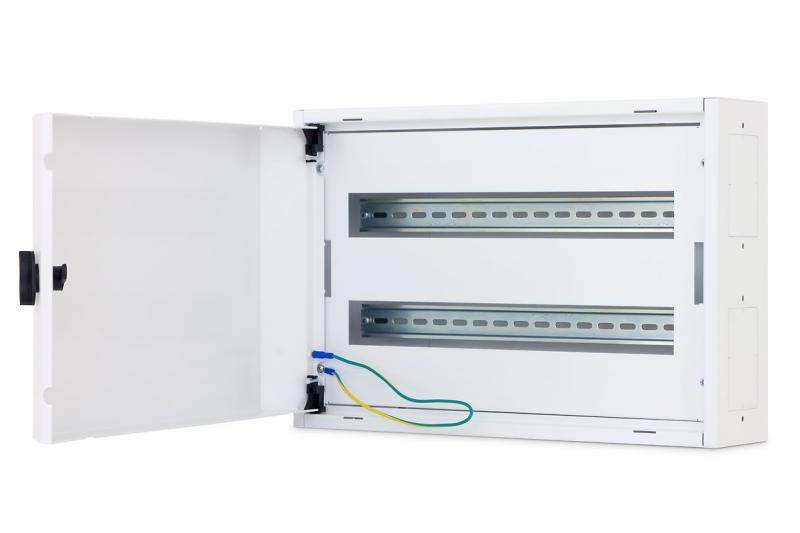

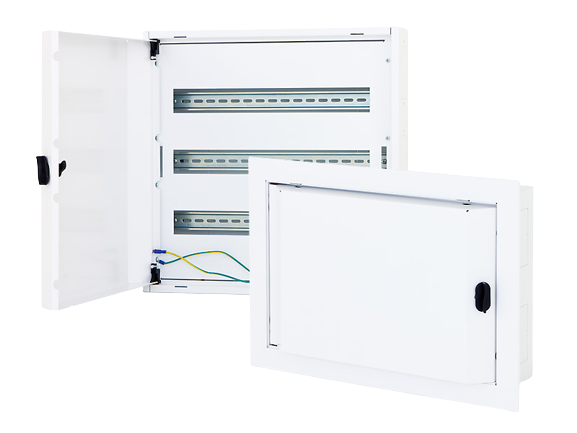

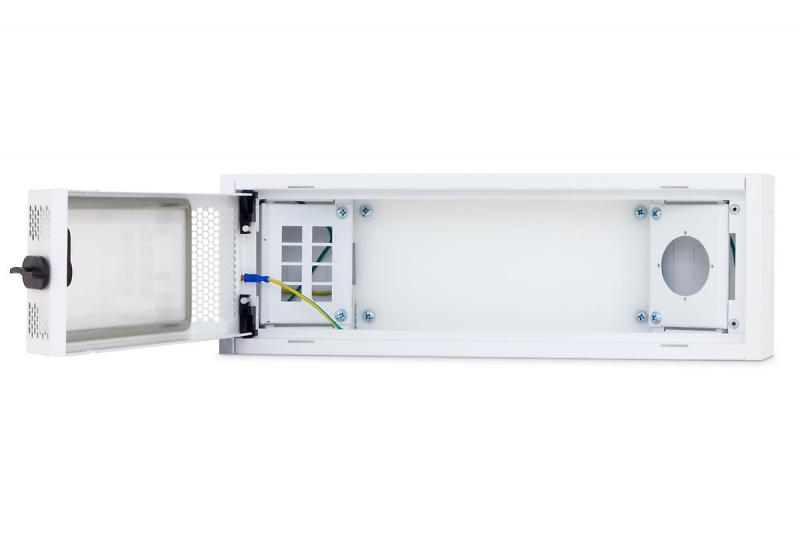

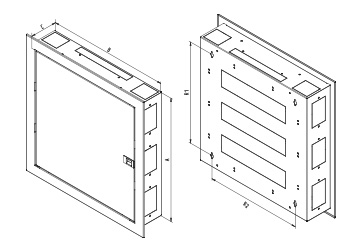

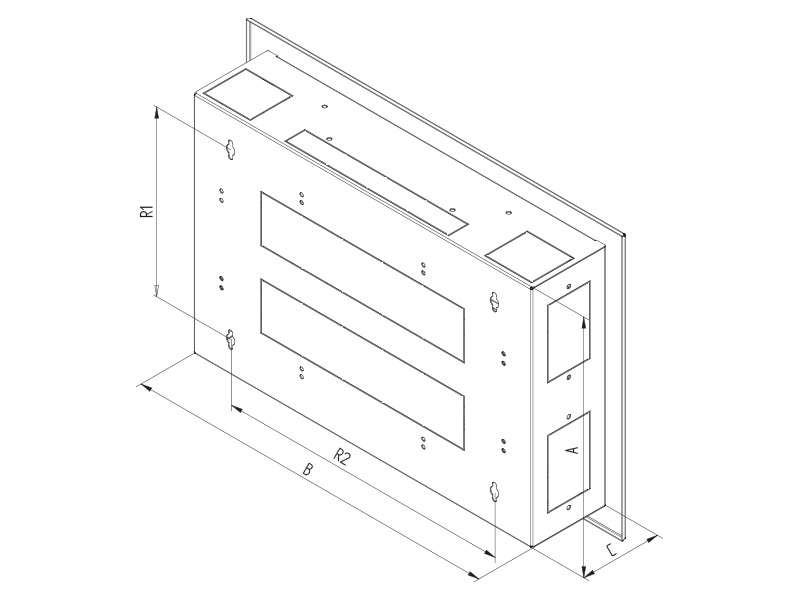

Otwory kablowe umieszczone w górnej, dolnej i bocznej części szafy umożliwiają montaż szaf w większe zespoły, w tym składające się z modułów danych. Szafy dostarczane są jako moduły, gdzie jeden moduł zajmuje 166 mm. Szafy danych również znajdują się w tych modułach. Szerokość i głębokość szaf jest taka sama dla modeli o różnych wysokościach. Szafa jest przystosowana do montażu na ścianie lub do montażu podtynkowego. Dla instalacji we wnęce w ściane dostępna jest specjalna ramka. Dzięki budowie modułowej można stosować na przykład 2 moduły do przesyłania danych i 1 moduł zasilający, które zamontowane będą w 3 modułowej ramie.

Zdejmowane drzwi

System mocowania zawiasów umożliwia łatwy demontaż drzwi.

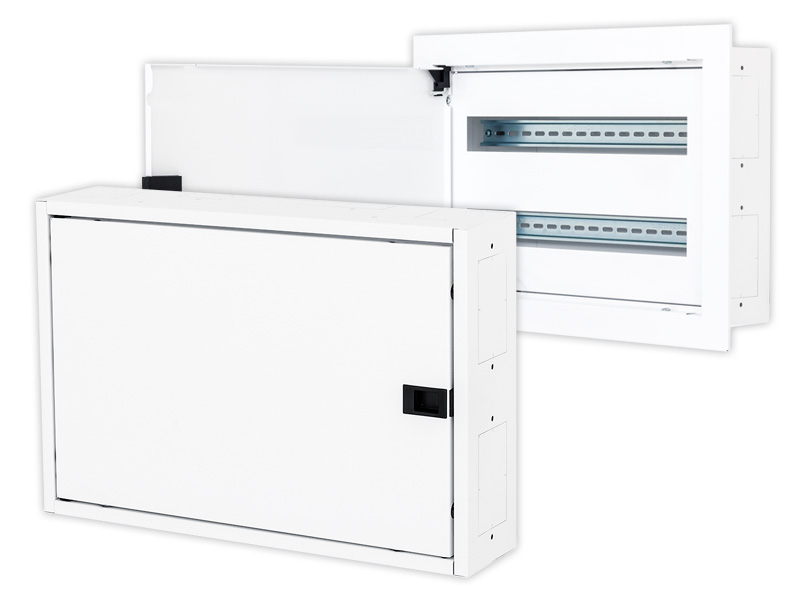

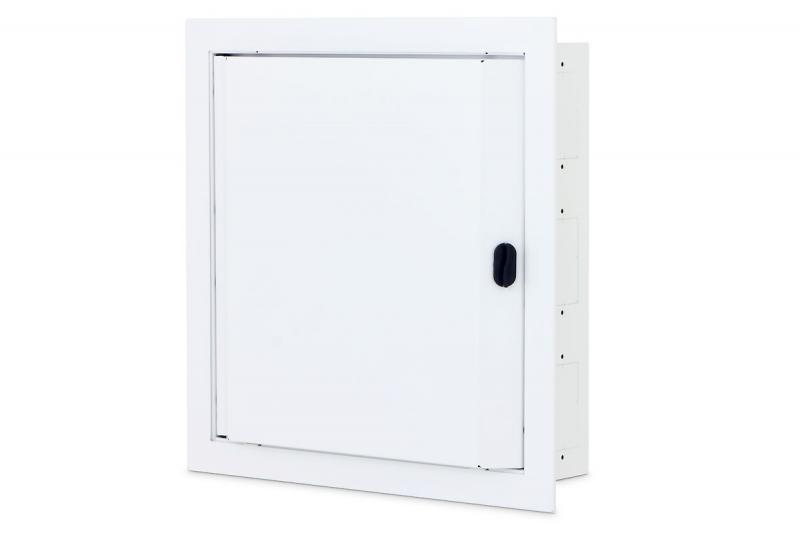

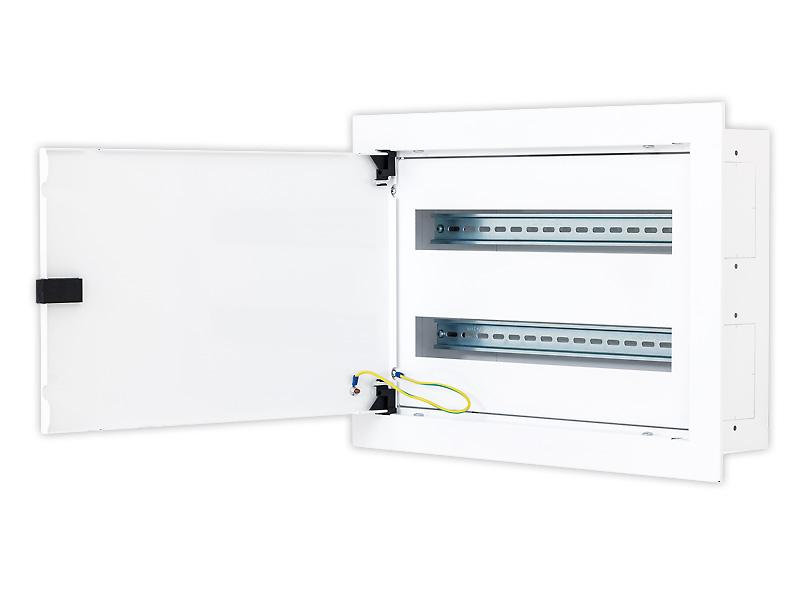

Ramka montażowa

W przypadku montażu szafy we wnęce w ścianie dostępne są ramki montażowe w różnych rozmiarach.

Unikatowa konstrukcja

Konstrukcja szafy umożliwia jej montaż we wnęce o niewielkiej głębokości.

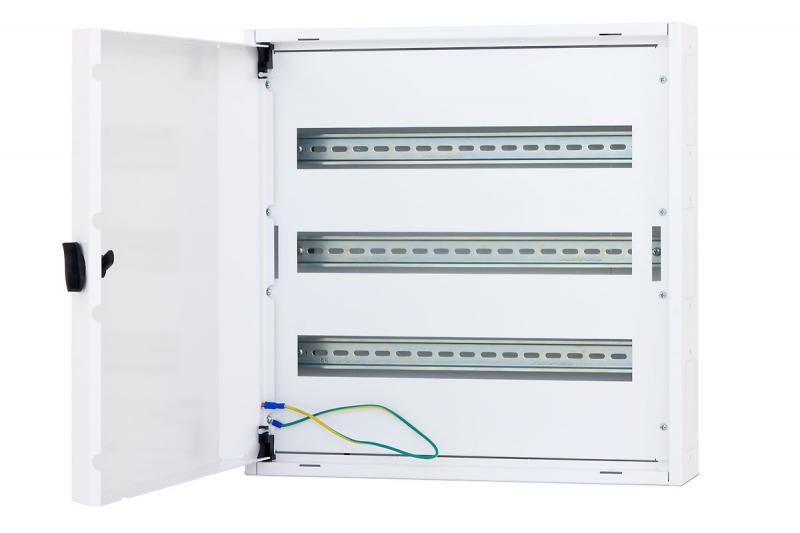

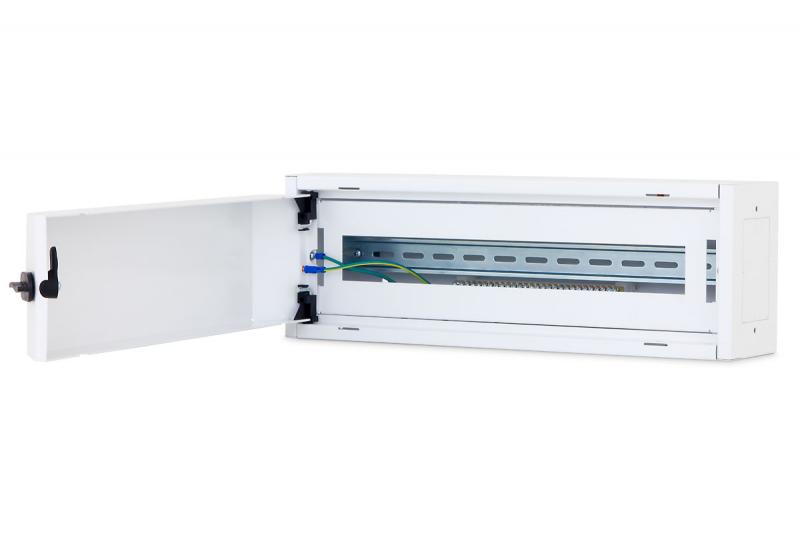

Przewody PE + N

Szafa jest przystosowana do podłączenia przewodów PE i N za pomocą śruby do głównego punktu uziemienia.

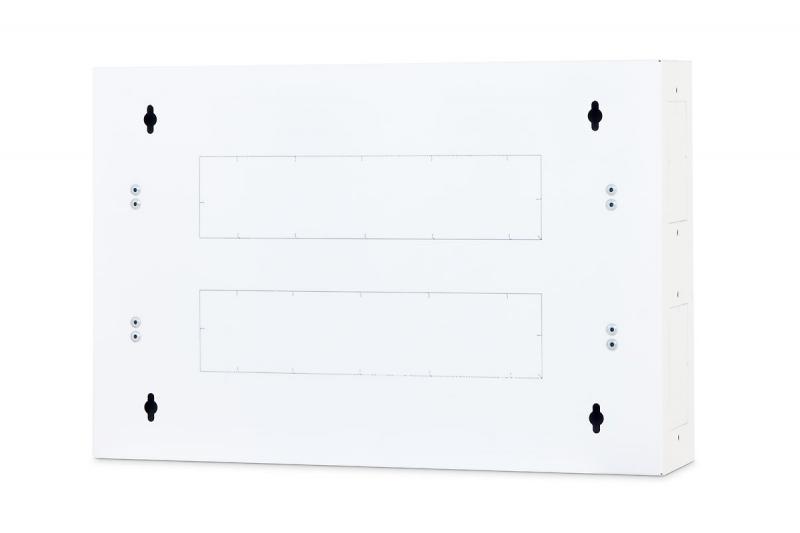

Różne sposoby montażu

Ramka montażowa dzięki wcześniej przygotowanym otworom umożliwia montaż szafy z drzwiami otwieranymi w prawo lub w lewo

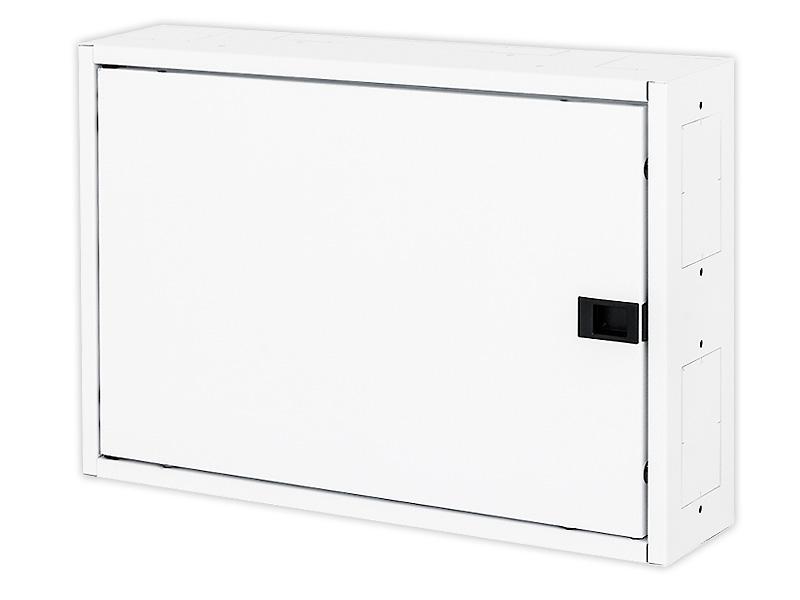

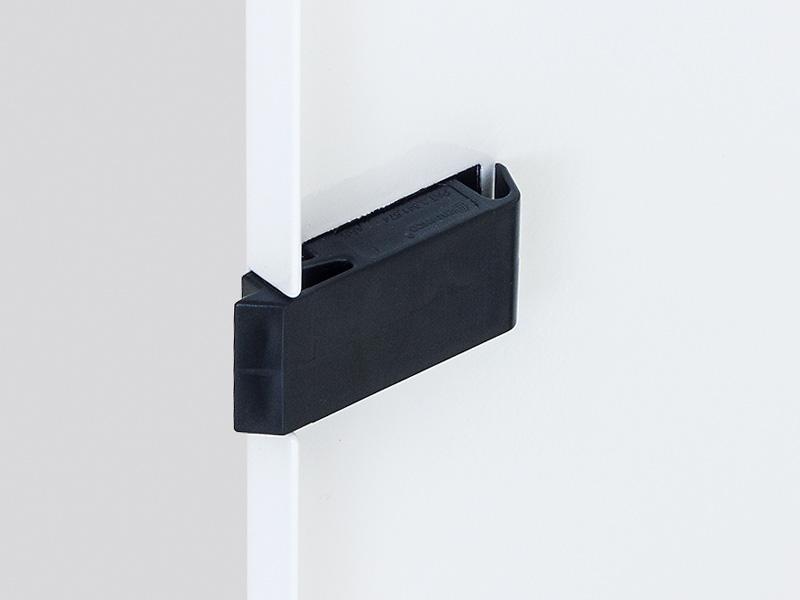

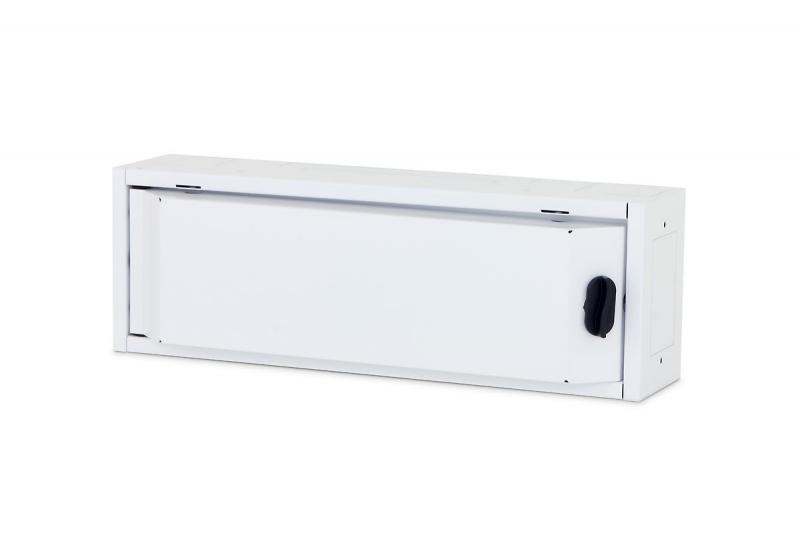

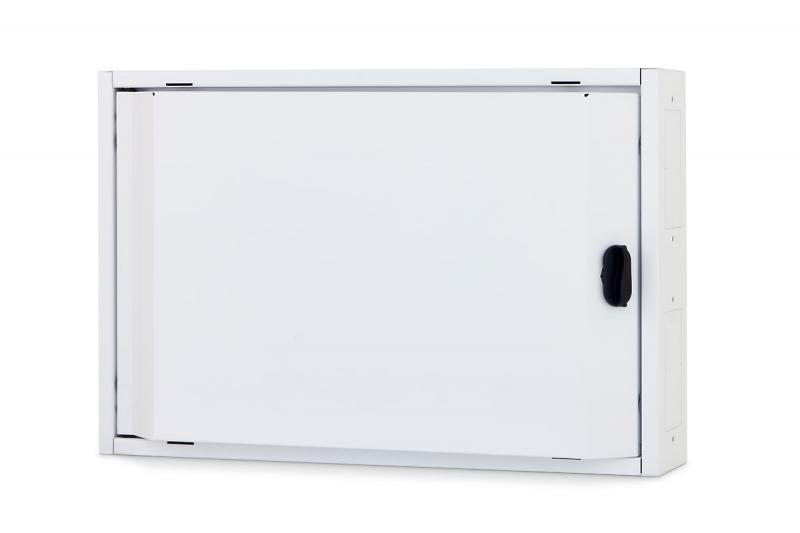

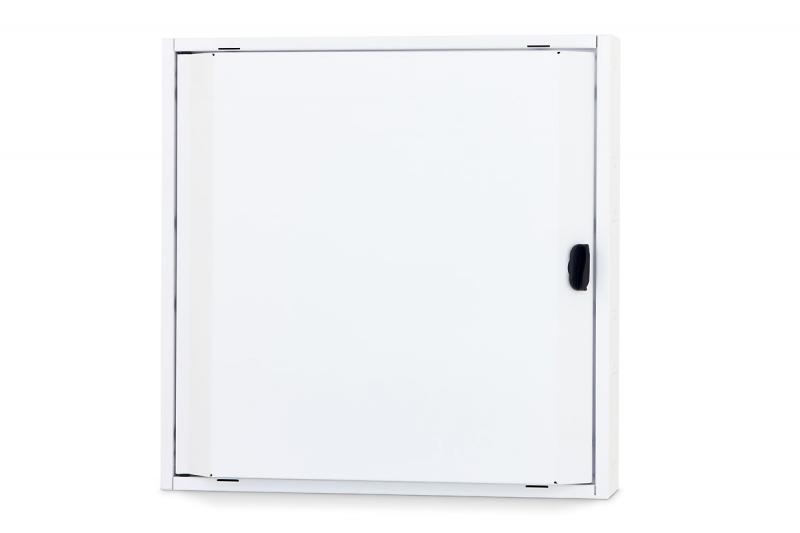

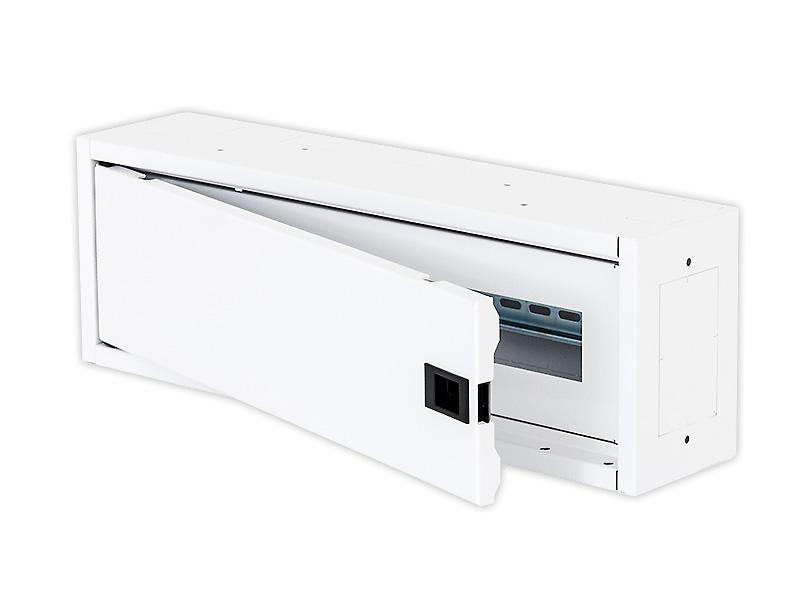

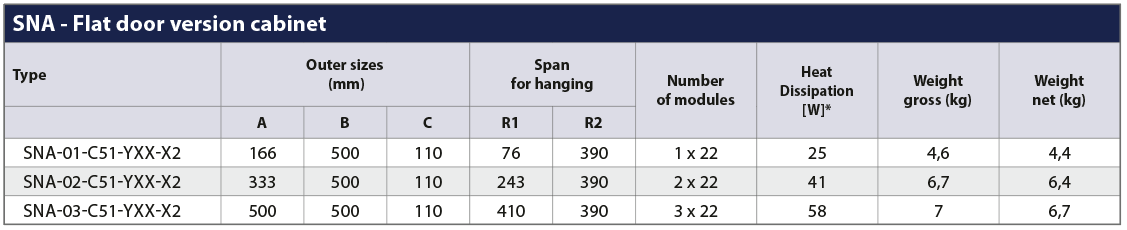

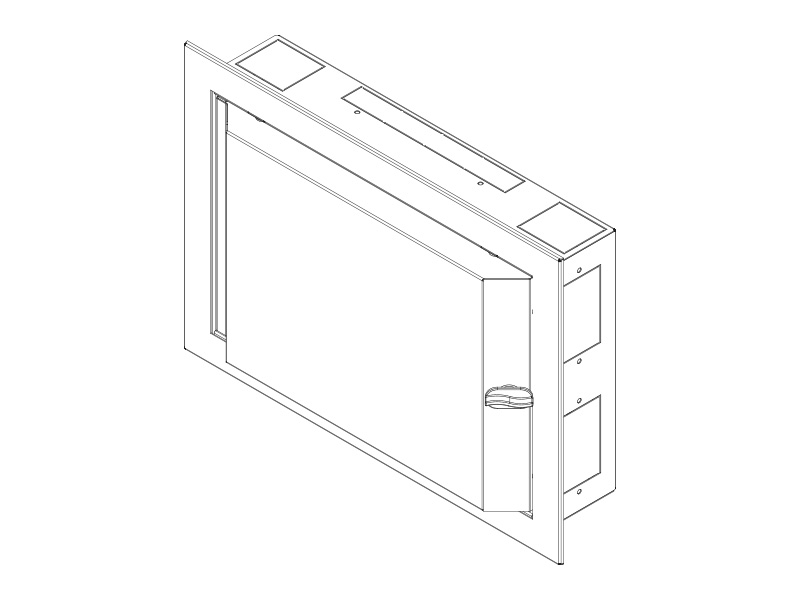

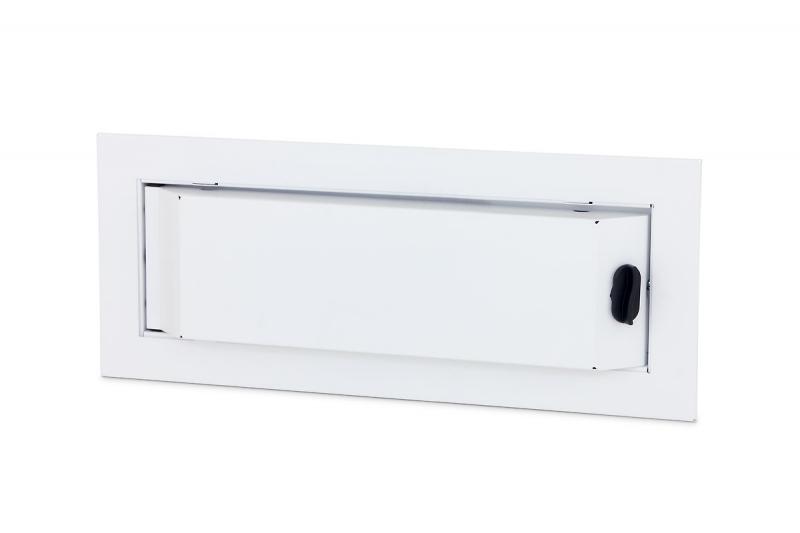

SNA-Szafka w wersji z płaskimi drzwiami Przesuwane zamknięcie Plastikowa blokada przesuwna spełnia wymóg łatwego otwierania szafy sterowniczej, nie wystaje poza przestrzeń przed szafą sterowniczą i chroni szafę przed przypadkowym otwarciem. Płaskie drzwi Obudowa szafy w wersji -X2 posiada płaskie drzwi, które nie wystają poza ramę obudowy. Drzwi można łatwo ponownie złożyć w celu otwarcia po przeciwnej stronie, a także zdemontować w celu wygodnego montażu.

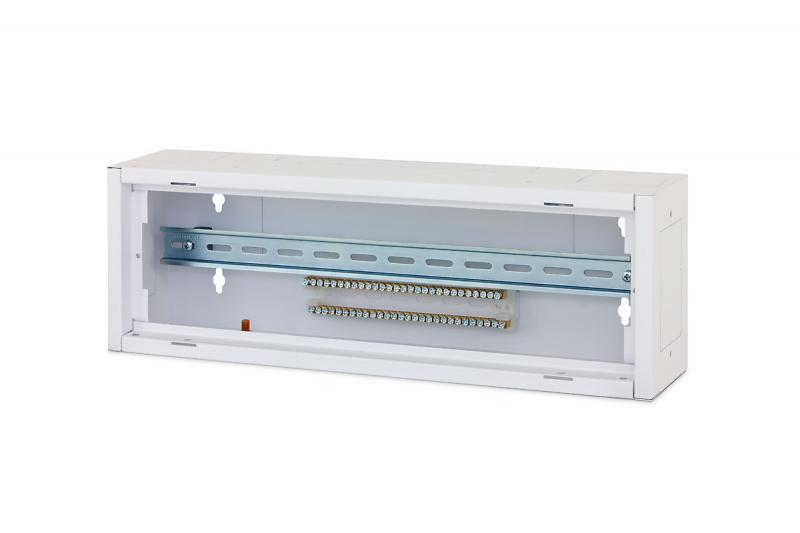

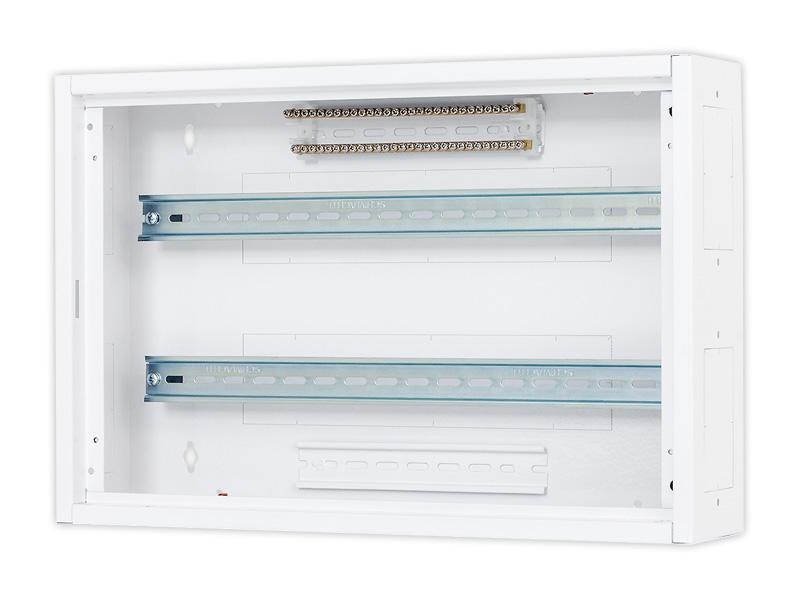

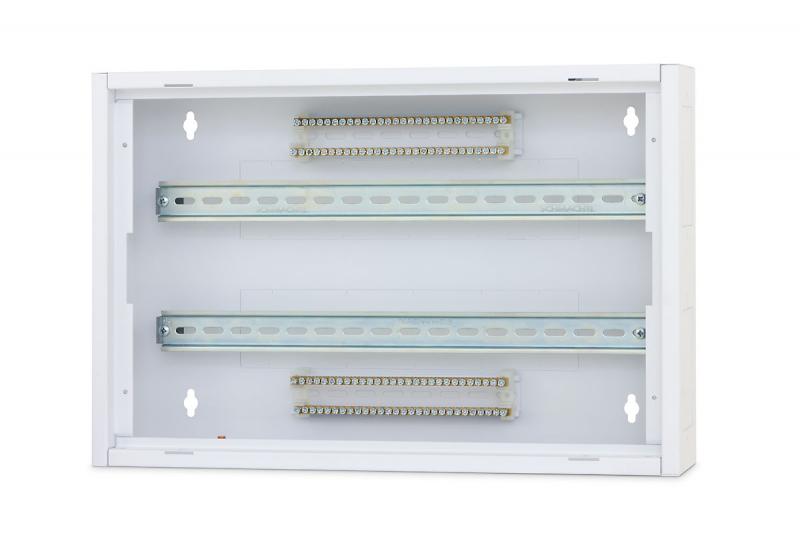

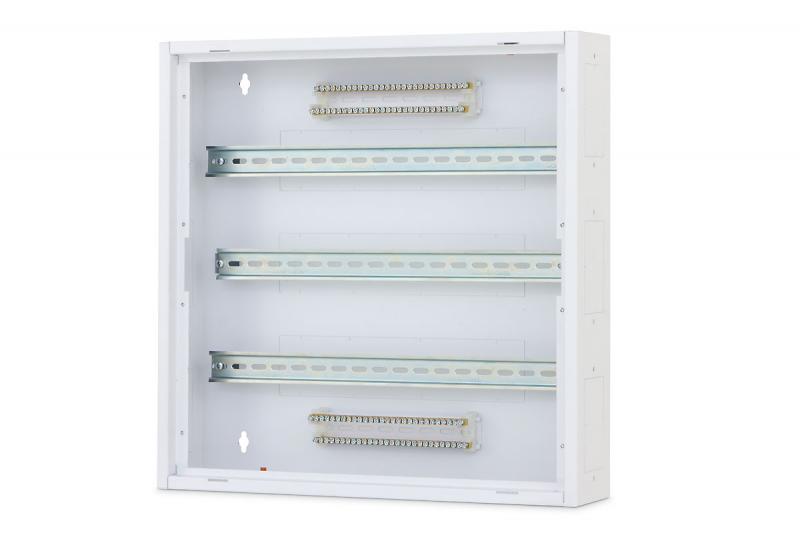

Szyny DIN Ze względu na płaskie drzwi, szyny DIN musiały być przesunięte głębiej do szafy, aby zachować płynną pracę wbudowanych urządzeń. Również zacisk PE + N został zachowany, a przestrzeń pod szynami DIN pozwala na komfortowe połączenie drabiny.

Opis

Certyfikaty IP20 / IK06

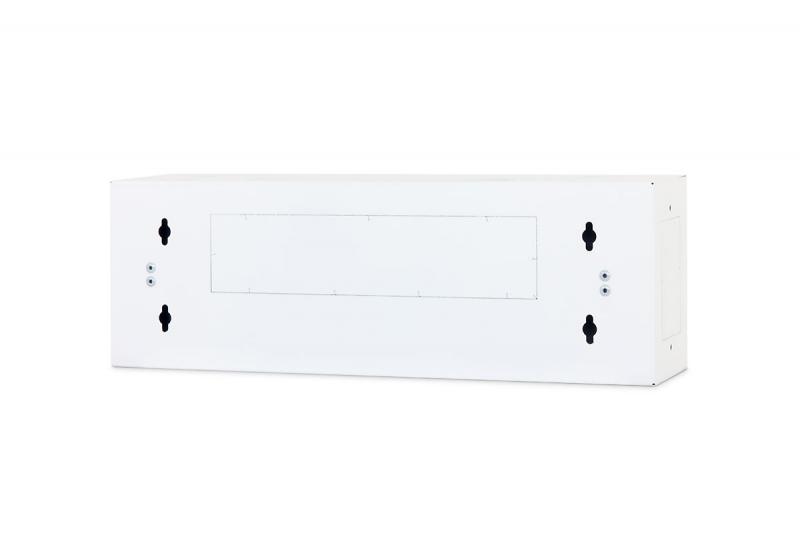

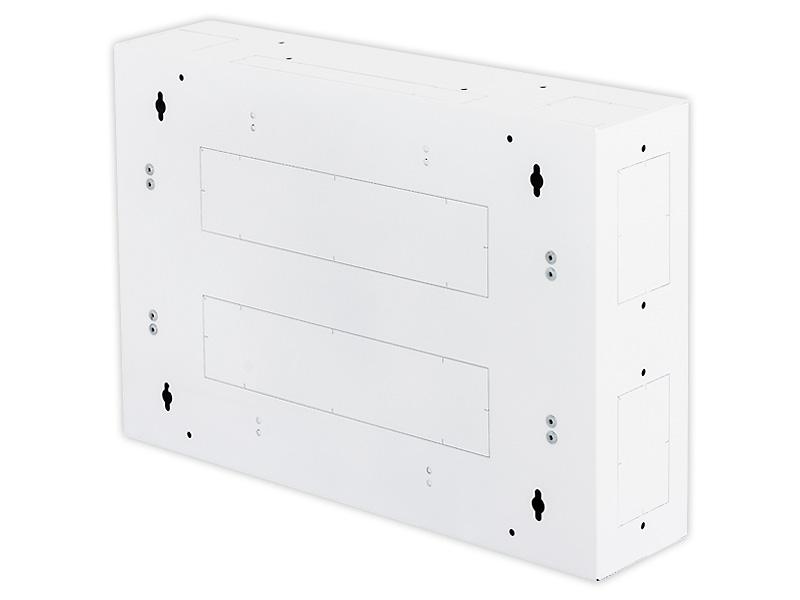

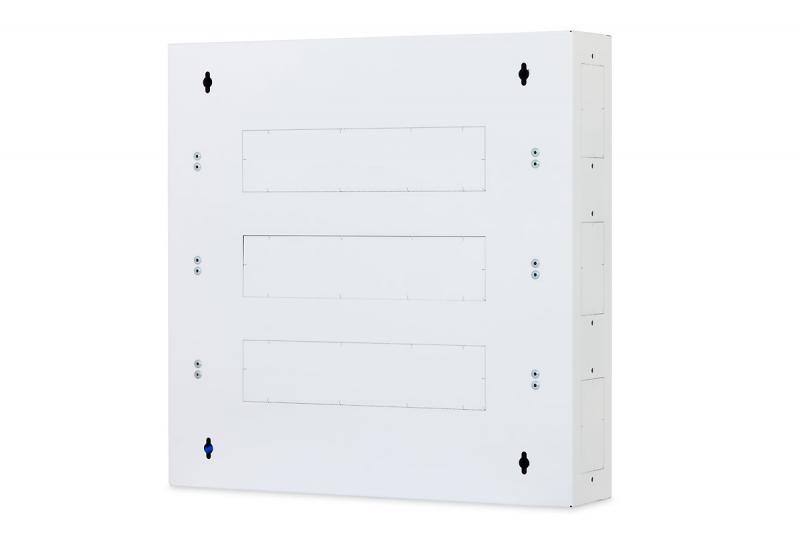

Szafa przeznaczona do montażu bezpośrednio na ścianie lub wgłębieniu w ścianie.

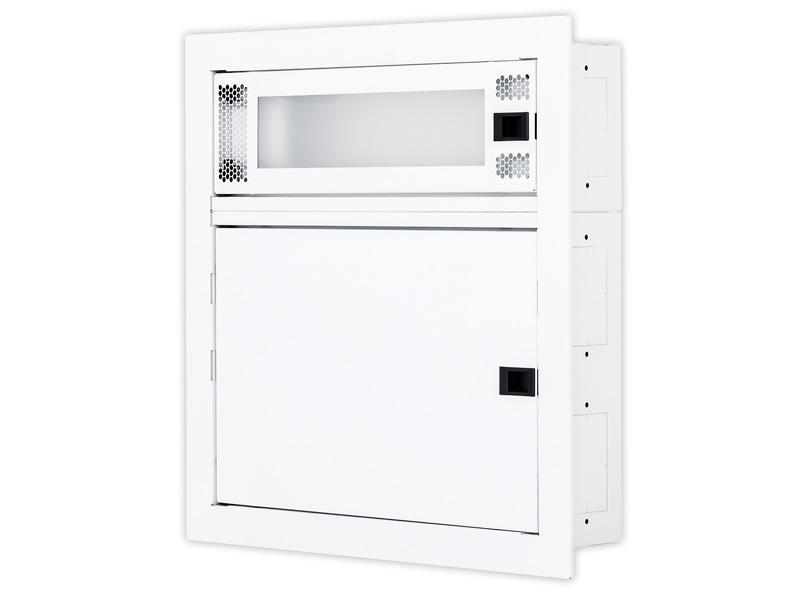

Szafa nadaje się do montażu samodzielnego lub z szafą RNA
Konstrukcja szafy:
- spawana rama z blachy o grubości 1 mm
- drzwi wykonane ze stali o grubości 1 mm

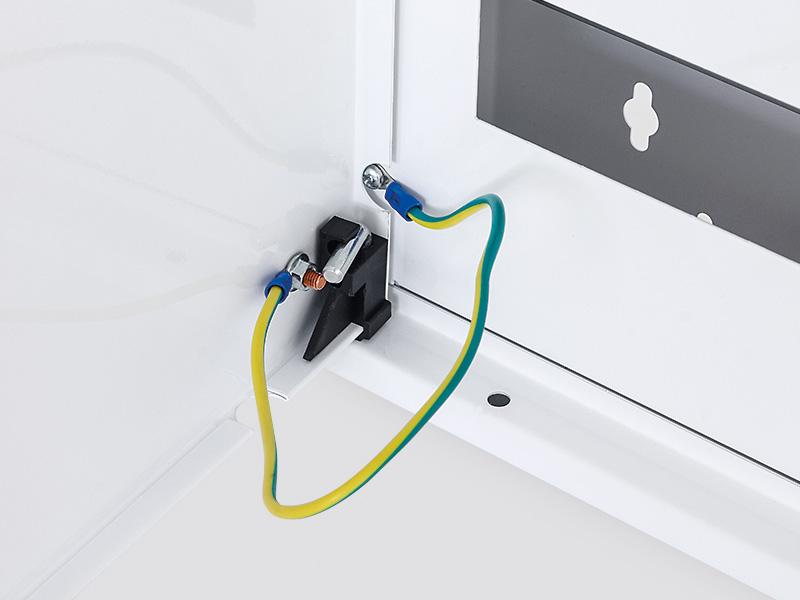

Drzwi szafy mają ramę, która podczas użytkowania musi być połączona z odpowiednimi przewodami uziemiającymi.

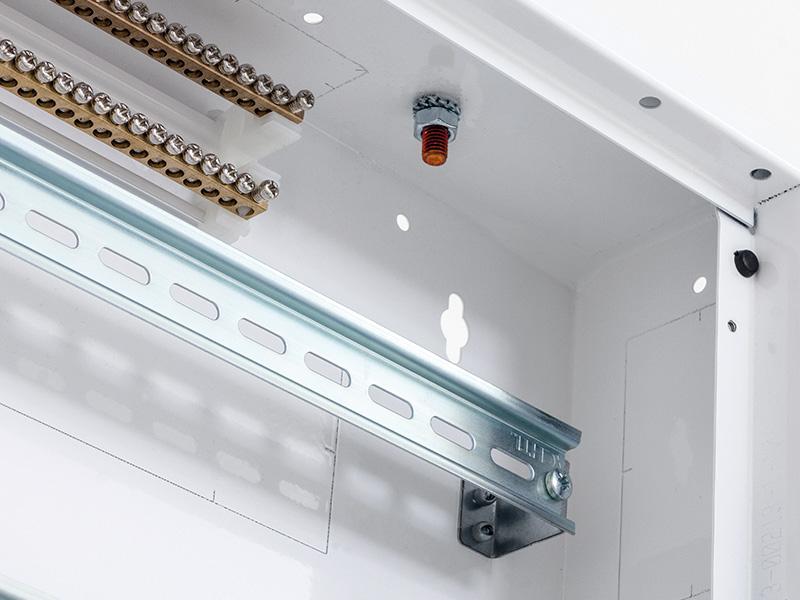

W dolnej części szafy zamontowana jest śrubka M8 łączącą wiązanie.
Otwory wpustowe kabli znajdują się w górnej i bocznych częściach szafy, mają zamontowane demontowalne panele zaślepiające
Maksymalne dopuszczalne obciążenie – szafy: 20 kg; drzwi: 2 kg.

Więcej informacji na temat produktu

Warunki pracy Środowisko pracy

biuro
szafa nie jest przeznaczona do instalacji na zewnątrz ani do instalacji w środowisku mogącym negatywnie wpłynąć na funkcjonalność szafy i zamontowanych urządzeń (np. środowisko zagrożone wybuchem lub wwilgotnym i mokrym otoczeniu)

Należy chronić przed

uszkodzeniami mechanicznymi
niewłaściwym użytkowaniem
używaniem szafy do innych celów

Niewłaściwe użytkowanie to w szczególnośći

przeładowanie (przekroczenie maksymalnego zalecanego obciązenia)
nstalacja urządzeń, które mogą wpływać negatywnie na działanie szafy lub pozostałych zainstalowanych urządzeń
miany w konstrukcji i wygłądzie szafy

Instalacja szafy

W celu zapewnienia maksymalnej ładowności zalecane jest równomierne rozłożenie obciążenia
Szafę należy umieścić na płaskiej powierzchni i wyrównać wszelkie różnice za pomocą nóżek poziomujących
Aby zapobiec wnikaniu pyłu do szafy przez otwory wprowadzające kable, otwory te muszą być uszczelnione za pomocą zaślepki ze szczotką lub ramki do wprowadzania kabli (te elementy są zawarte w zestawie)

Ochrona środowiska

Wszystkie elementy wykonane są z materiałów nadających się do recyklingu, a po demontażu obudowy, muszą być utylizowane zgodnie z odpowiednimi przepisami

Certyfikaty i zgodność
