RKA -Szafka wisząca RKA - 10"/19”
Szafka spawana 10” lub 19”, IP20, nośność 20 kg
Informacje
Szafa spawana 10” lub 19”, IP20, nośność 20 kg. Szafa umożliwia montaż komponentów 10” (10U w poziomie) lub 19” (5U w pionie).
W przypadku konieczności rozbudowy sieci nie ma potrzeby zmiany infrastruktury. Wystarczy jedynie ponownie podłączyć obecne okablowanie.
Wszystko to sprawia, że szafka staje się idealnym rozwiązaniem dla wszystkich małych i średnich instalacji (rozwiązania SOHO).
Szafka jest oferowana w trzech różnych głębokościach, które pokrywają podstawowe wymiary aktywnych komponentów przeznaczonych do takich rozwiązań.
Sztywna konstrukcja
Szafka ma solidną, spawaną konstrukcję. Wysoka jakość wykonania i najnowsza technologia zapewniają doskonałą konstrukcję szafki.
Drzwi

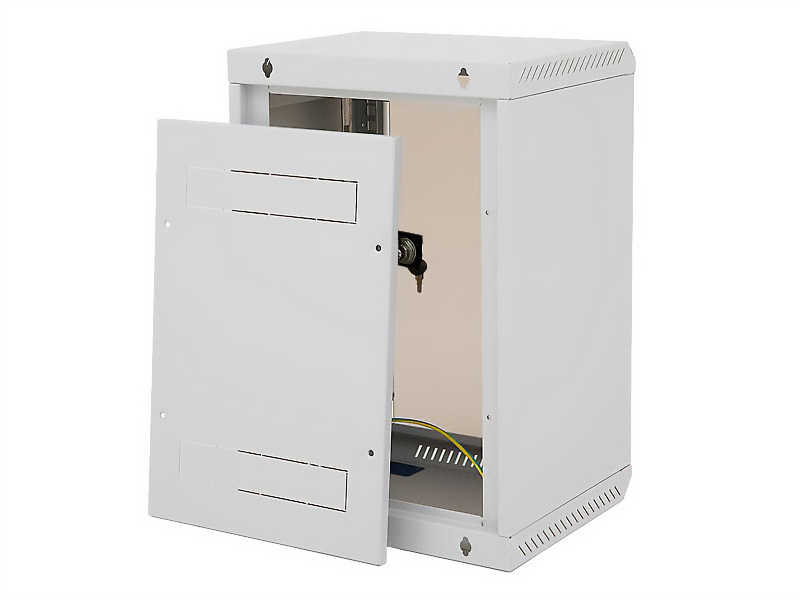

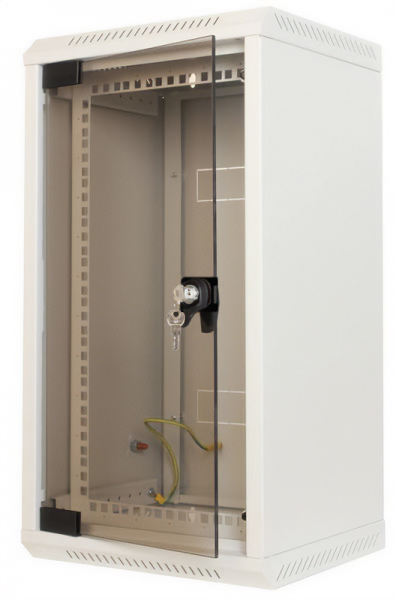

Szafki standardowo dostarczane są z drzwiami całkowicie przeszklonymi. Na życzenie dostępne są również drzwi pełne metalowe lub perforowane.
Elastyczne otwieranie drzwi
Własny system zawiasów umożliwia otwarcie drzwi pod kątem 130°.
Szkło
Drzwi całkowicie szklane są wykonane z bezpiecznego hartowanego szkła o grubości 4 mm, które jest odporne na zwykłe uderzenia. Po stłuczeniu tworzy wiele małych fragmentów, podobnie jak szkło samochodowe. Ze względów bezpieczeństwa zalecamy zamknięcie drzwi po zainstalowaniu sprzętu w szafce, aby nie mogły zderzyć się z innymi przedmiotami. Nasze całkowicie przeszklone drzwi są testowane w certyfikowanym laboratorium badawczym i spełniają wymagania normy ČSN EN 12150-1+A: Szkło w budownictwie – Szkło bezpieczne hartowane termicznie sodowo-wapniowo-krzemianowe. Testowane szkło spełnia normę dotyczącą rozpadania się szkła po stłuczeniu, certyfikat zgodności CQ-24-2023, protokół badawczy IKATES 58A-2024.

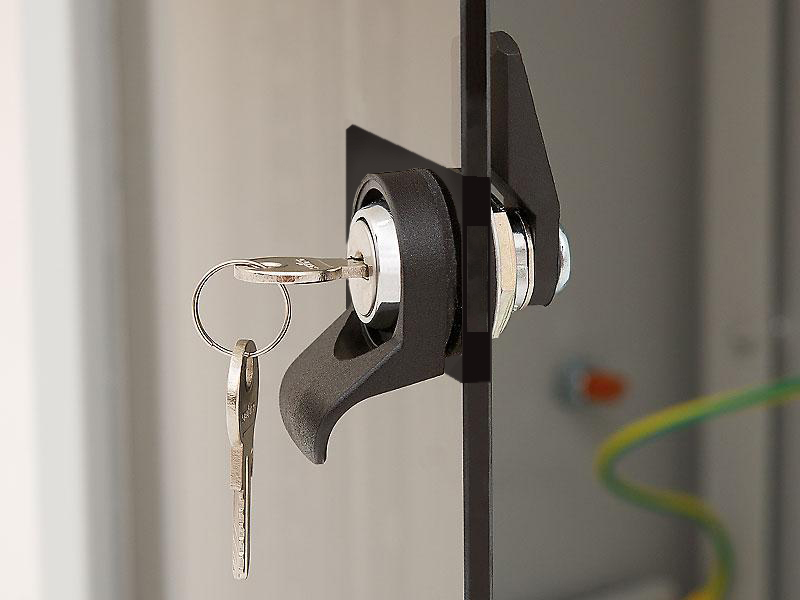

Zamek w drzwiach
Umożliwia łatwy i szybki dostęp do szafki.
Regulowane szyny pionowe
W dwóch sekcjach znajdują się pionowe szyny 19”, które można dowolnie regulować na całej głębokości szafy. W trzeciej sekcji pionowe szyny 19” można regulować na głębokość w określonych pozycjach. Ułatwia to montaż urządzeń i organizację kabli połączeniowych.
Regulowana rama montażowa
Ramę montażową 10”/19” można regulować na głębokość wewnątrz szafy w predefiniowanych pozycjach. Ułatwia to montaż urządzeń i organizację kabli krosowych.
- Szafka wisząca 10”/19” o stopniu ochrony IP20.
- Szafka przeznaczona jest do bezpośredniego montażu na ścianie.
- Dostawa szafy obejmuje ramę montażową 10”/19”.
- Konstrukcja szafy:
– Kompaktowa, spawana szafa,
– Drzwi z hartowanego szkła hartowanego o grubości 4 mm. Mogą być wykonane z litego metalu lub perforowane na życzenie.
- Maksymalne dopuszczalne obciążenie drzwi wynosi 10 kg.
- Minimalna grubość powłoki wynosi 65 µm.
- Szafy przeznaczone są do montażu urządzeń teleinformatycznych i telekomunikacyjnych oraz systemów ich dystrybucji.
- Rama szafy i wszystkie demontowalne części (pokrywy boczne i tylne, drzwi…) są połączone elastycznymi przewodami, które muszą być prawidłowo zamocowane i włożone do złącz przez cały okres użytkowania szafy.
- W dolnej części szafy znajduje się jedna śruba M5, pełniąca funkcję centralnego punktu uziemienia.
- Wejścia kablowe zakryte zaślepkami znajdują się w górnej i dolnej części tylnej ścianki szafy, pozostałe znajdują się w górnej i dolnej części szafy.
Warunki eksploatacji
- Środowisko pracy:
– środowisko wewnętrzne,
– szafa nie jest przeznaczona do instalacji na zewnątrz ani w środowisku, które może negatywnie wpływać na funkcjonalność szafy i zamontowanych urządzeń (np. środowisko zagrożone wybuchem lub wilgotne i mokre otoczenie).
- Należy chronić przed:
– uszkodzeniami mechanicznymi,
– niewłaściwą obsługą,
– użytkowaniem innym niż przewidziane dla szafy.
- Niewłaściwa obsługa to w szczególności:
– przeciążenie (przekroczenie maksymalnej zalecanej nośności),
– instalacja urządzeń, które mają negatywny wpływ na działanie i funkcjonowanie szafy lub zainstalowanych urządzeń,
– zmiana konstrukcji lub projektu szafy
Montaż szafy

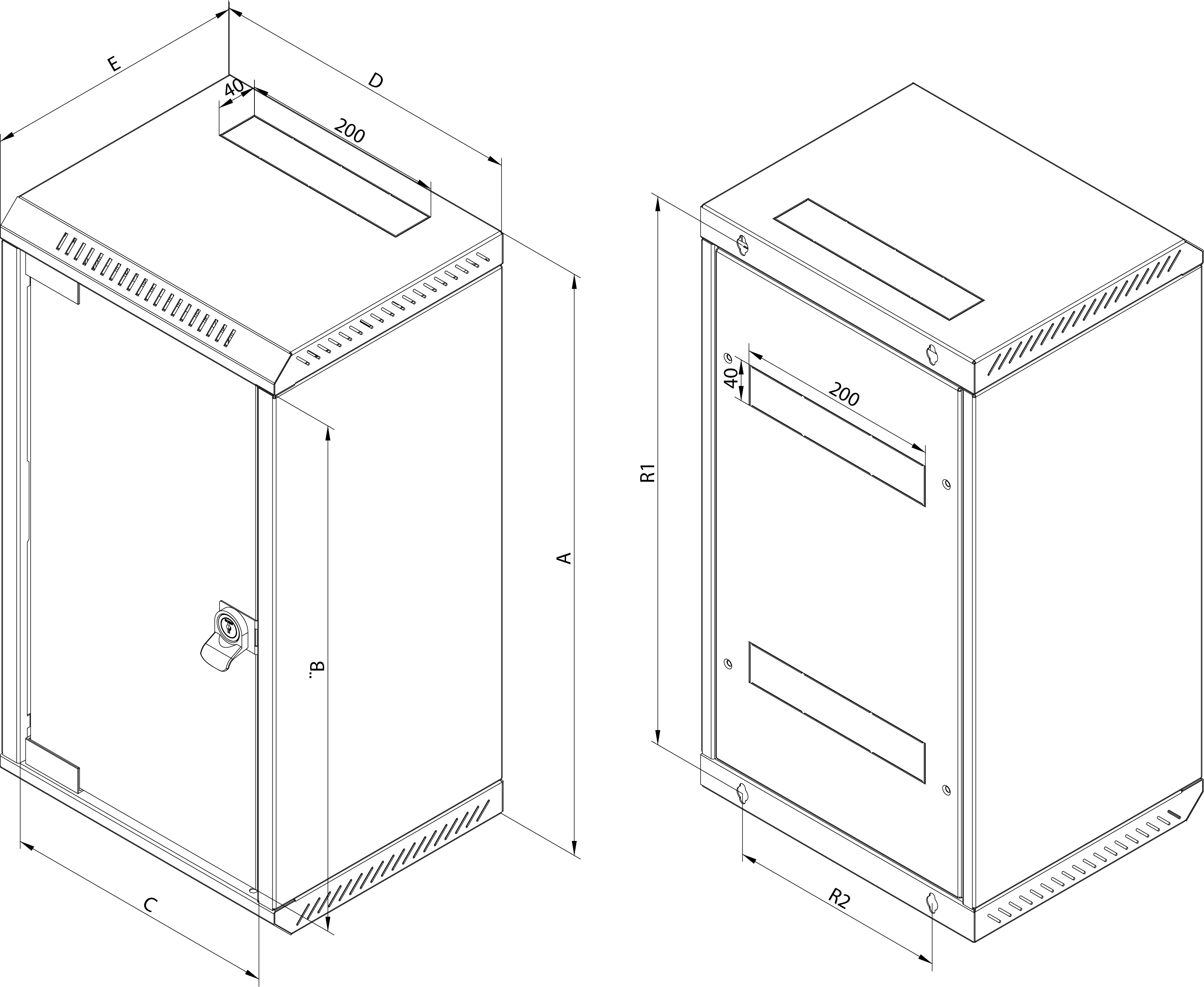

Ten typ szafki należy zawiesić bezpośrednio na ścianie za pomocą śrub, kołków rozporowych i podkładek (w zestawie). Rozstaw otworów montażowych jest oznaczony literą „R” na schemacie szafki. Aby zapewnić maksymalną zalecaną nośność, szafka musi być zamontowana na ścianie o odpowiedniej nośności (ceglanej, betonowej lub podobnej), a zainstalowane obciążenie musi być równomiernie rozłożone w szafce. Jeśli kable są poprowadzone przez jedno z wejść kablowych, można je uszczelnić przed wnikaniem kurzu za pomocą szczotki i zabezpieczyć frędzelkiem (oba elementy są dołączone do zestawu szafki).
Ochrona środowiska
- Wszystkie części są wykonane z materiałów nadających się do recyklingu, a po wycofaniu szafy z eksploatacji należy ją utylizować zgodnie z odpowiednimi przepisami.
Certyfikat i zgodność
- Produkt ten posiada certyfikat TÜV SÜD Czech i jest w pełni zgodny z normą ČSN EN 62208 ed.2:2012 (EN 62208:2011).
Supply includes:
| Key – front door | 2x |
| Screw 6×50 | 4x |
| Washer 6,6 | 4x |
| Dowel 10 | 4x |
| Captive nut M6 | 8x |
Material:
Safety hardened glass 4 mm thick
Steel sheet
