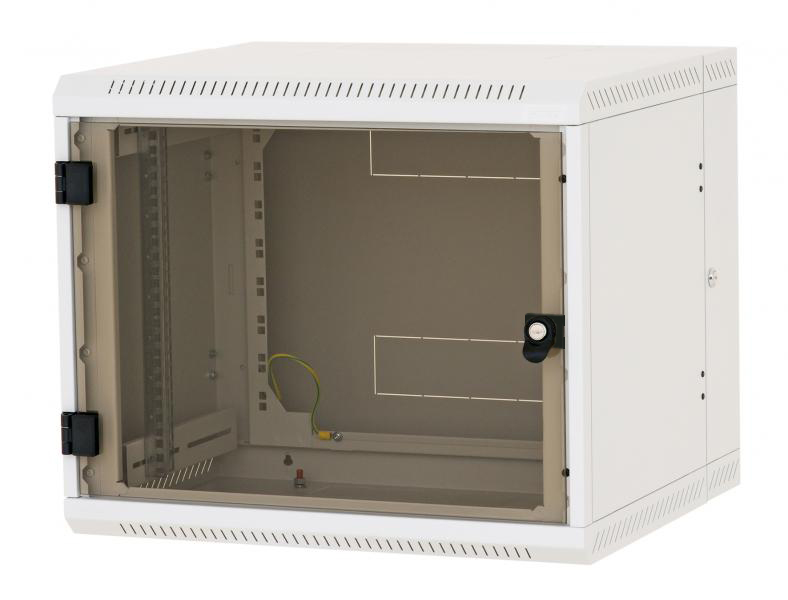

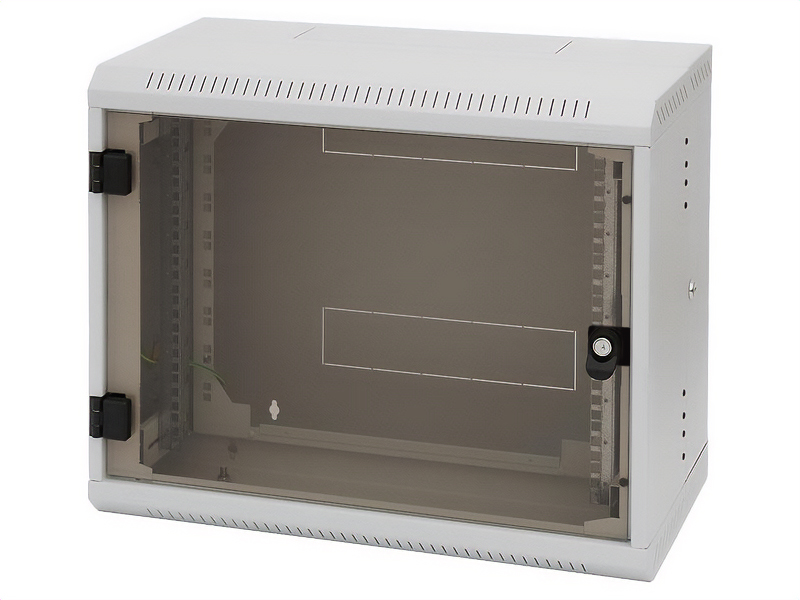

Sztywna konstrukcja

Szafka ma solidną, spawaną konstrukcję. Wysoka jakość wykonania i najnowocześniejsze technologie gwarantują doskonały design szafki.

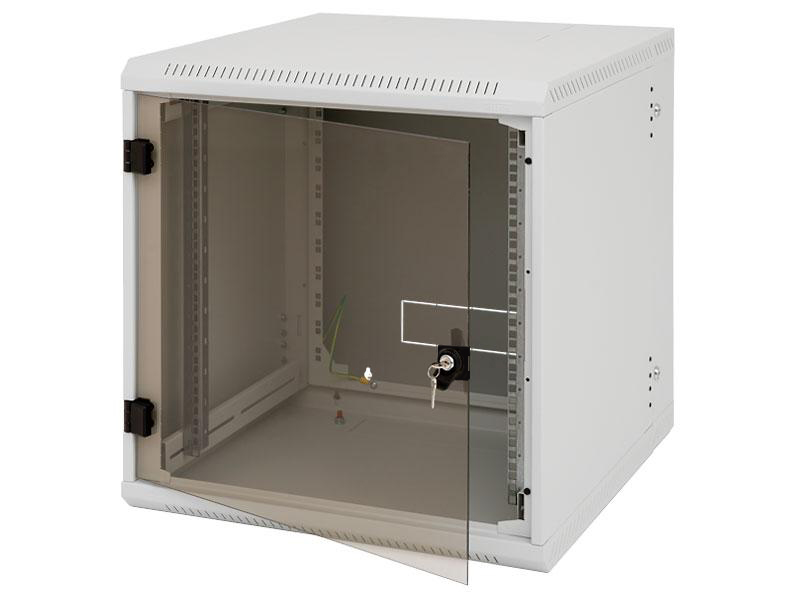

Drzwi

Szafki standardowo dostarczane są z drzwiami całkowicie przeszklonymi. Na życzenie dostępne są również drzwi pełne metalowe lub perforowane.

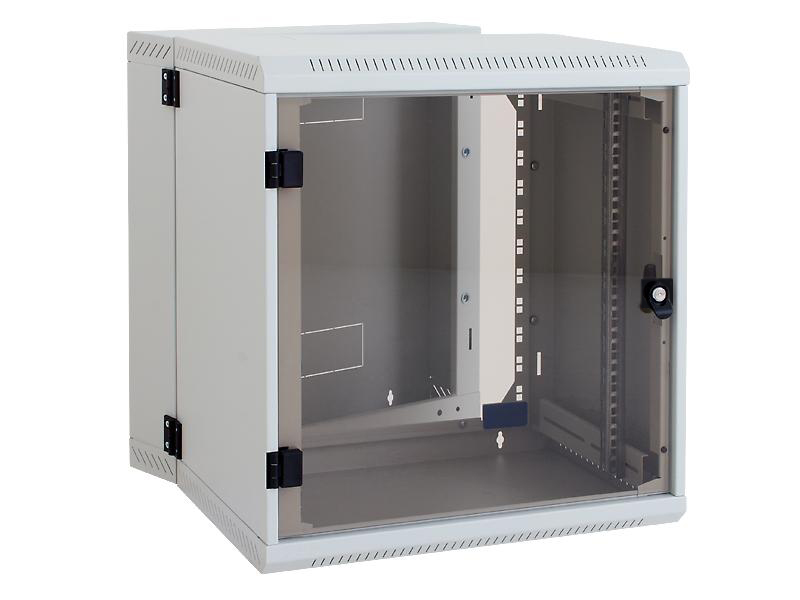

Elastyczne otwieranie drzwi

Własny system zawiasów umożliwia otwarcie drzwi pod kątem 165°. Drzwi można łatwo zdemontować.

Szkło

Drzwi całkowicie szklane są wykonane z bezpiecznego hartowanego szkła o grubości 4 mm, które jest odporne na zwykłe uderzenia. Po stłuczeniu tworzy wiele małych fragmentów, podobnie jak szkło samochodowe. Ze względów bezpieczeństwa zalecamy zamknięcie drzwi po zainstalowaniu sprzętu w szafce, aby nie mogły zderzyć się z innymi przedmiotami. Nasze całkowicie przeszklone drzwi są testowane w certyfikowanym laboratorium badawczym i spełniają wymagania normy ČSN EN 12150-1+A: Szkło w budownictwie – Szkło bezpieczne hartowane termicznie sodowo-wapniowo-krzemianowe. Testowane szkło spełnia normę dotyczącą rozpadania się szkła po stłuczeniu, certyfikat zgodności CQ-24-2023, protokół badawczy IKATES 58A-2024.

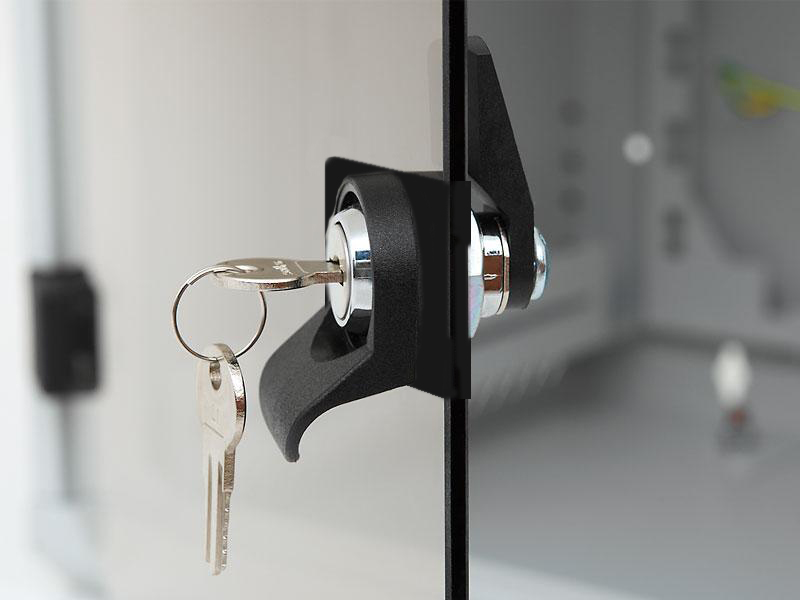

Zamki

W wersji standardowej zamek drzwiowy i część zawiasowa mają ten sam klucz.

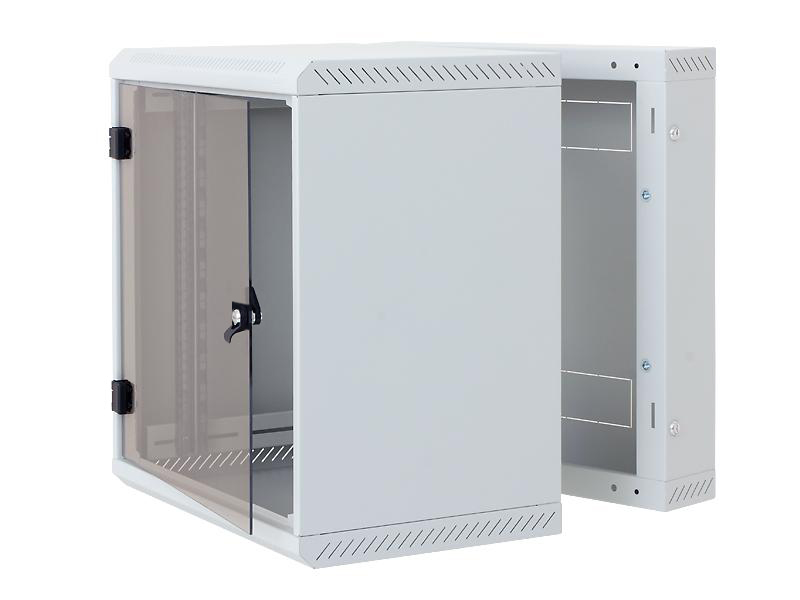

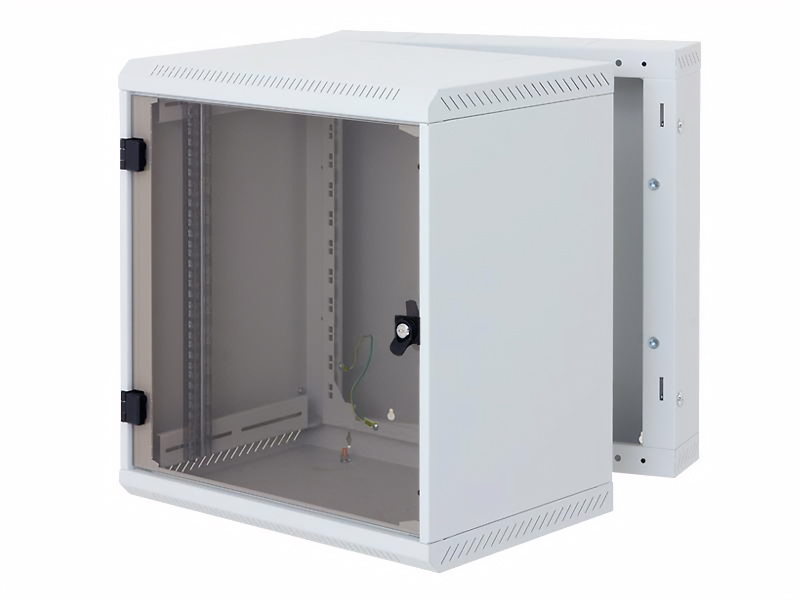

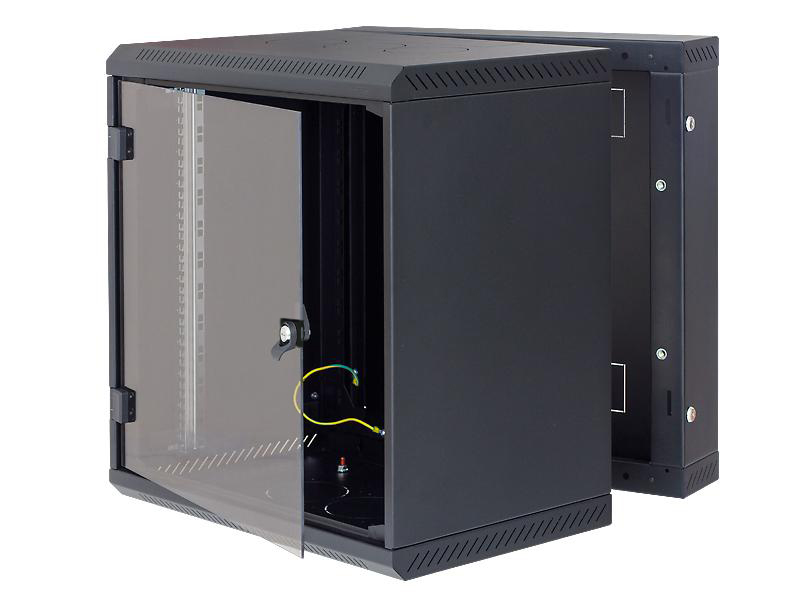

Łatwy dostęp

Otwierane części szafki umożliwiają łatwy dostęp do jej tylnej części. Po odblokowaniu zamków łączących, przednią część szafki można łatwo otworzyć. Wszystkie części są ze sobą połączone.

Regulowane szyny pionowe

Pionowe szyny 19” można swobodnie regulować w dowolnej głębokości szafy. Ułatwia to montaż urządzenia i konfigurację okablowania.

Panele zaślepiające typu break-out

W górnej, dolnej i tylnej części szafy znajdują się wejścia kablowe zakryte wyłamywalnymi panelami zaślepiającymi. Kable można uszczelnić przed wnikaniem kurzu za pomocą szczotki (w zestawie).

Wentylacja

Szafy RBA-xx-AD5-A6 i RBA-xx-AD6-A6 posiadają 6 wymiennych paneli zaślepiających do montażu jednostek wentylacyjnych RAC-CH-X2x-X1 lub wentylatorów RAX-CH-X07-X9 (maksymalnie 3 w górnej i 3 w dolnej części szafy). Szafa RBA umożliwia teraz montaż urządzeń, które wcześniej nie mogły być wystarczająco chłodzone w szafach wiszących i musiały być instalowane w szafach wolnostojących.

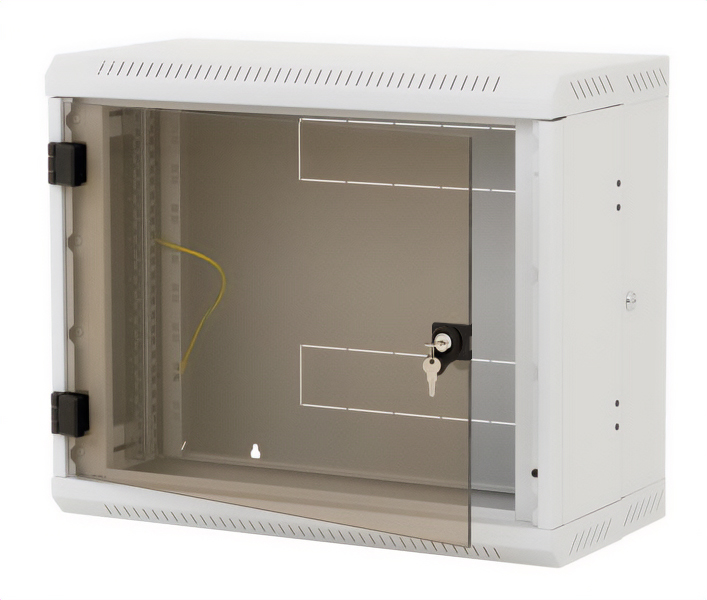

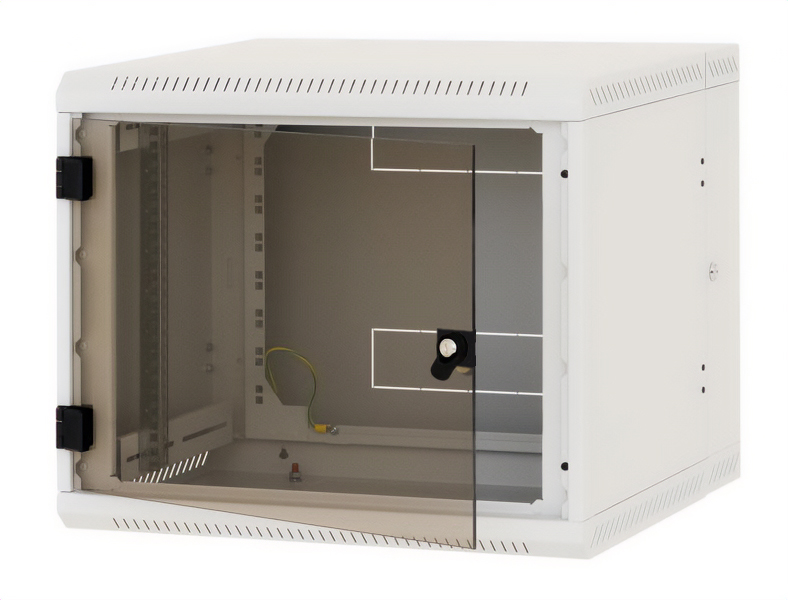

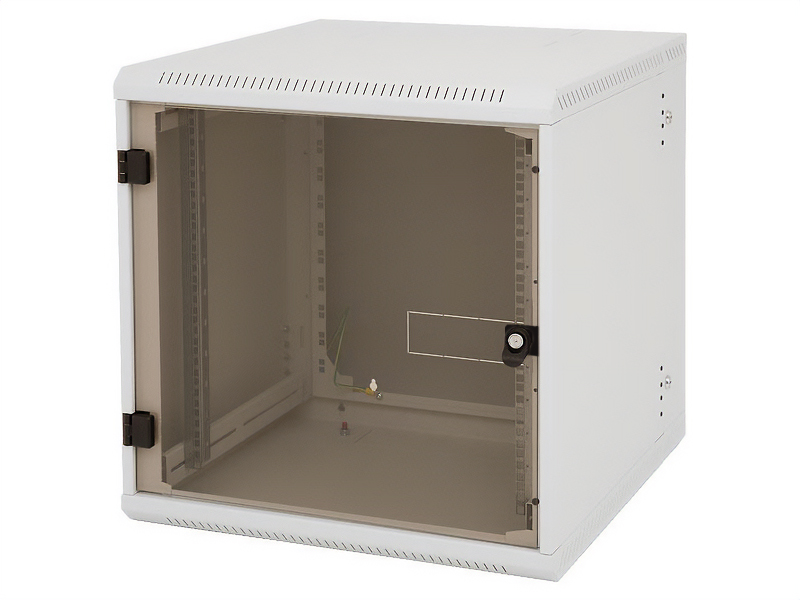

• • Szafka wisząca 19″ dwusekcyjna o stopniu ochrony IP20.
  • Szafa przeznaczona jest do bezpośredniego montażu na ścianie.
  • Szafa wyposażona jest w dwie przesuwne szyny pionowe.
  • Konstrukcja szafy:

  – Kompaktowa, spawana szafa,

  –Bezpieczne drzwi, hartowane, w pełni przeszklone, o grubości 4 mm. Mogą być wykonane z litego metalu lub perforowane na życzenie.

  • Maksymalne dopuszczalne obciążenie drzwi wynosi 10 kg.
  • Minimalna grubość powłoki wynosi 65 µm.
  • Szafy przeznaczone są do montażu urządzeń teleinformatycznych i telekomunikacyjnych oraz ich systemów dystrybucji.
  • Stelaż szafy oraz wszystkie demontowalne części (pokrywy boczne i tylne, drzwi…) połączone są elastycznymi kablami, które muszą być prawidłowo zamocowane i włożone do złącz przez cały okres użytkowania szafy.

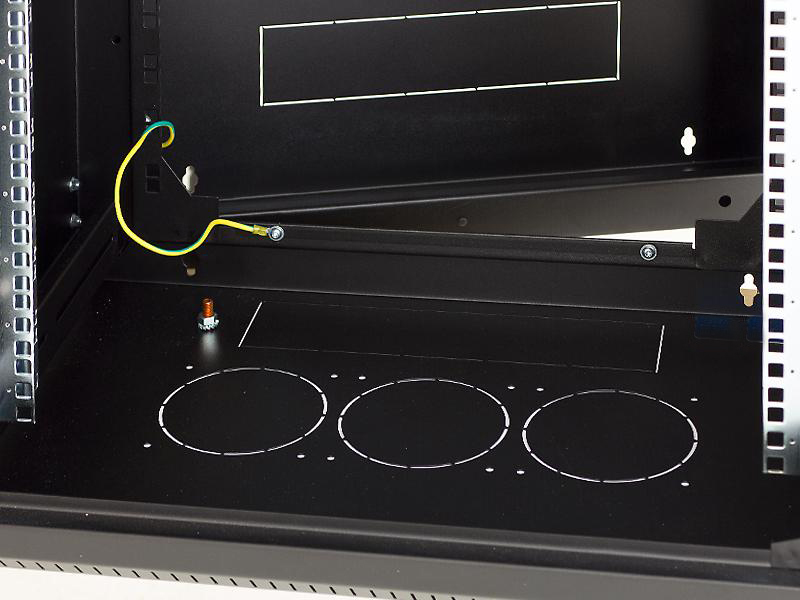

  • W dolnej części szafy znajduje się jedna śruba M8, stanowiąca centralny punkt uziemienia.
  • Wejścia kablowe zakryte zaślepkami znajdują się w górnej oraz dolnej części tylnej ścianki szafy, pozostałe znajdują się w górnej i dolnej części szafy.

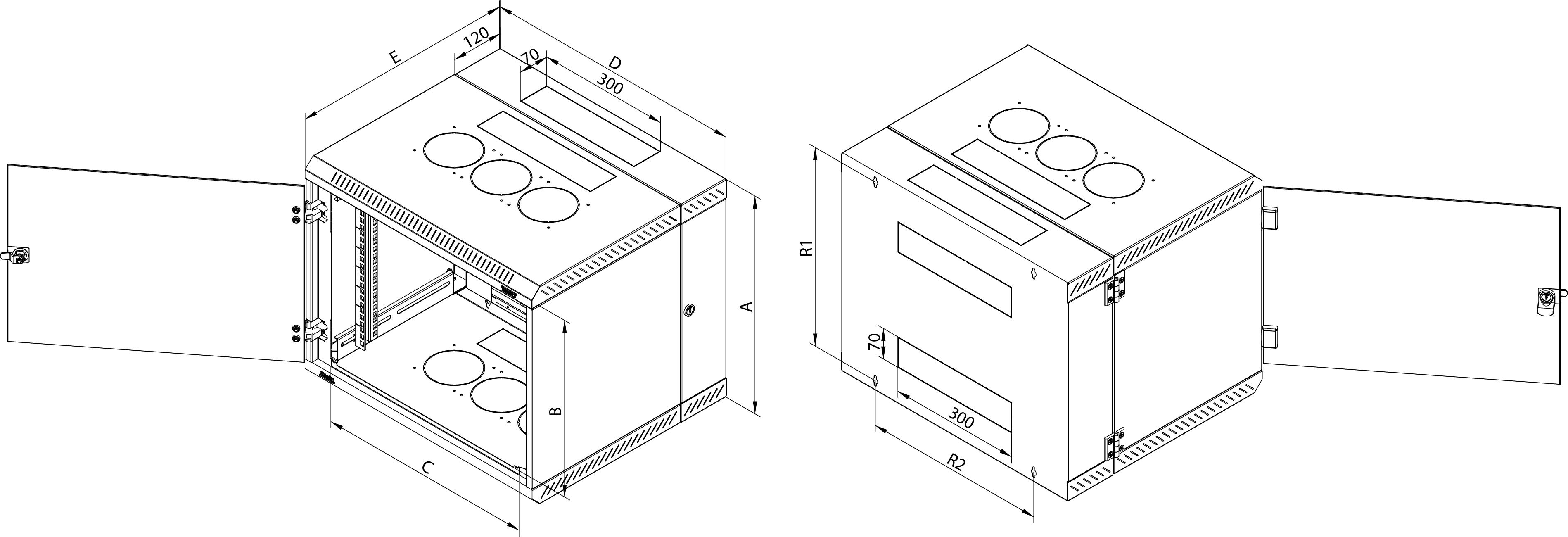

  Wersja A6 posiada otwory do montażu wentylatora w dolnej i górnej części szafy, zakryte panelami zaślepiającymi typu break-out.

Warunki eksploatacji

• Środowisko pracy:

– środowisko wewnętrzne,

– szafa nie jest przeznaczona do instalacji na zewnątrz ani w środowisku, które może negatywnie wpływać na funkcjonalność szafy i zamontowanych urządzeń (np. środowisko zagrożone wybuchem lub wilgotne i mokre otoczenie).

• Należy chronić przed:

– uszkodzeniami mechanicznymi,

– niewłaściwą obsługą,

– użytkowaniem innym niż przewidziane dla szafy.

• Niewłaściwa użytkowanie to w szczególności:

– przeciążenie (przekroczenie maksymalnej zalecanej nośności),

– instalacja urządzeń, które mają negatywny wpływ na działanie i funkcjonowanie szafy lub zainstalowanych urządzeń,

– zmiana konstrukcji lub projektu szafy

Montaż szafy

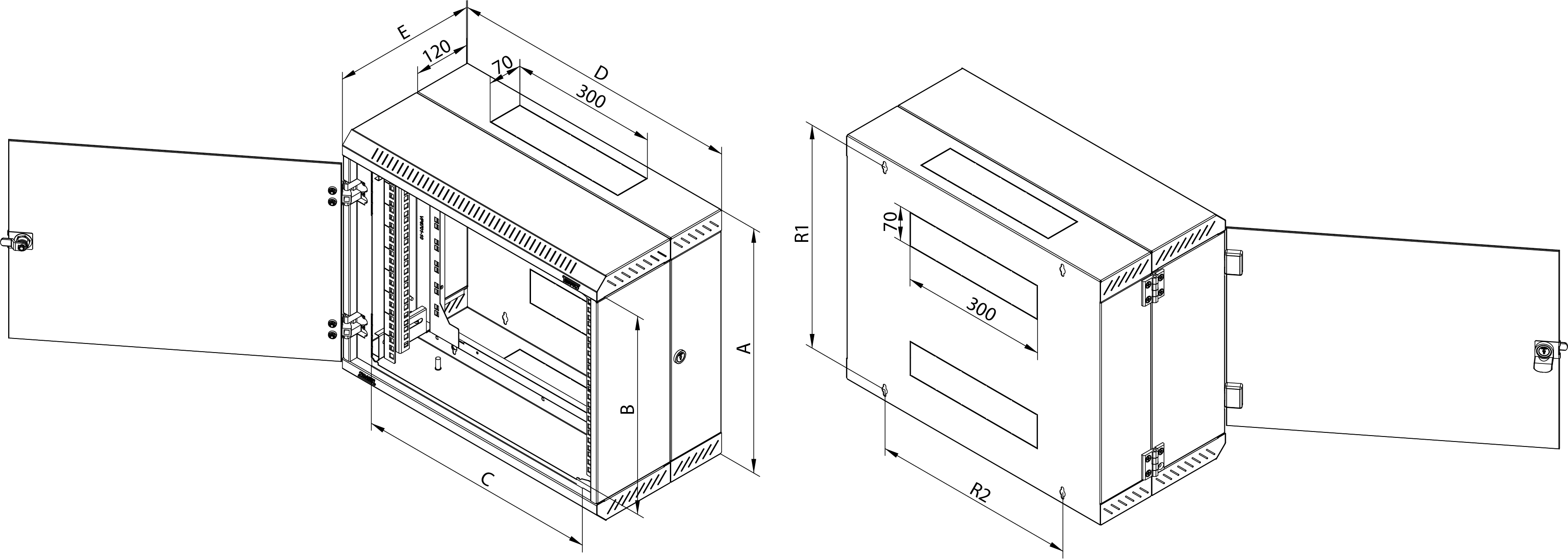

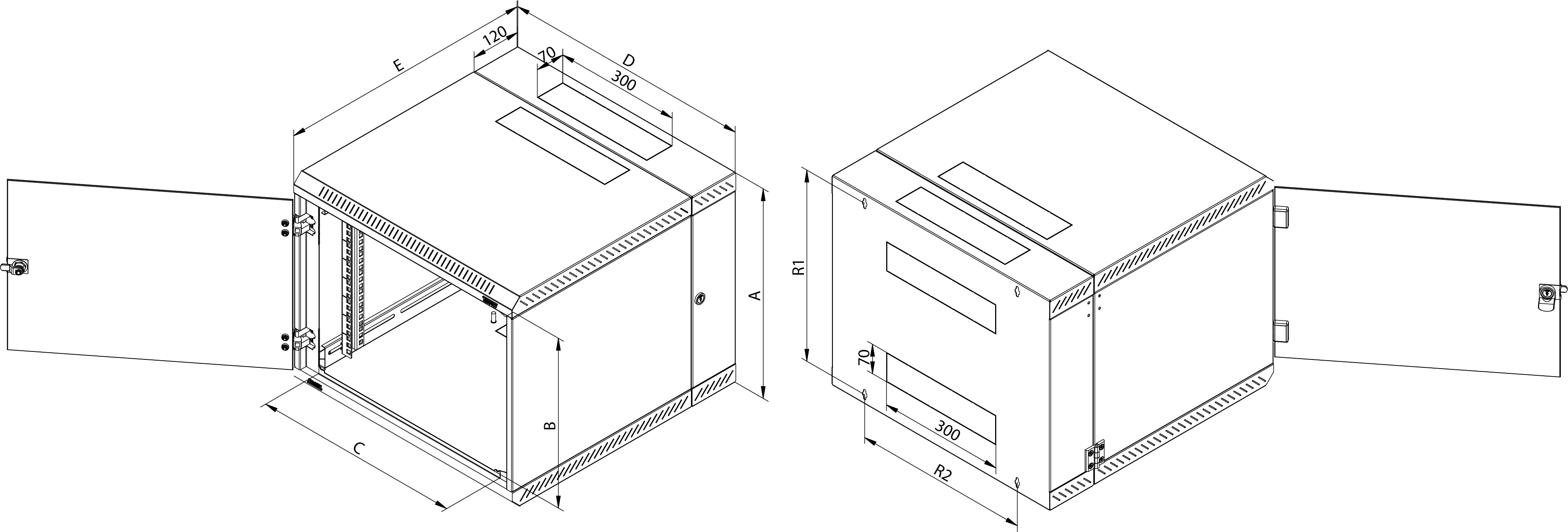

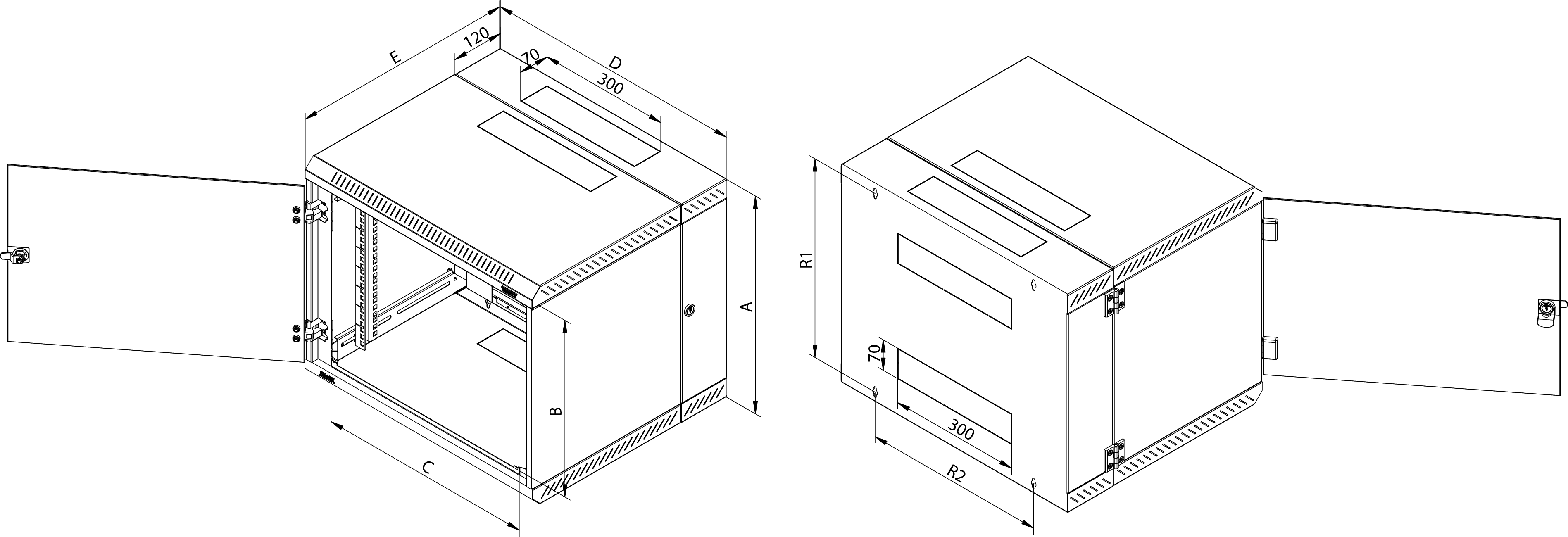

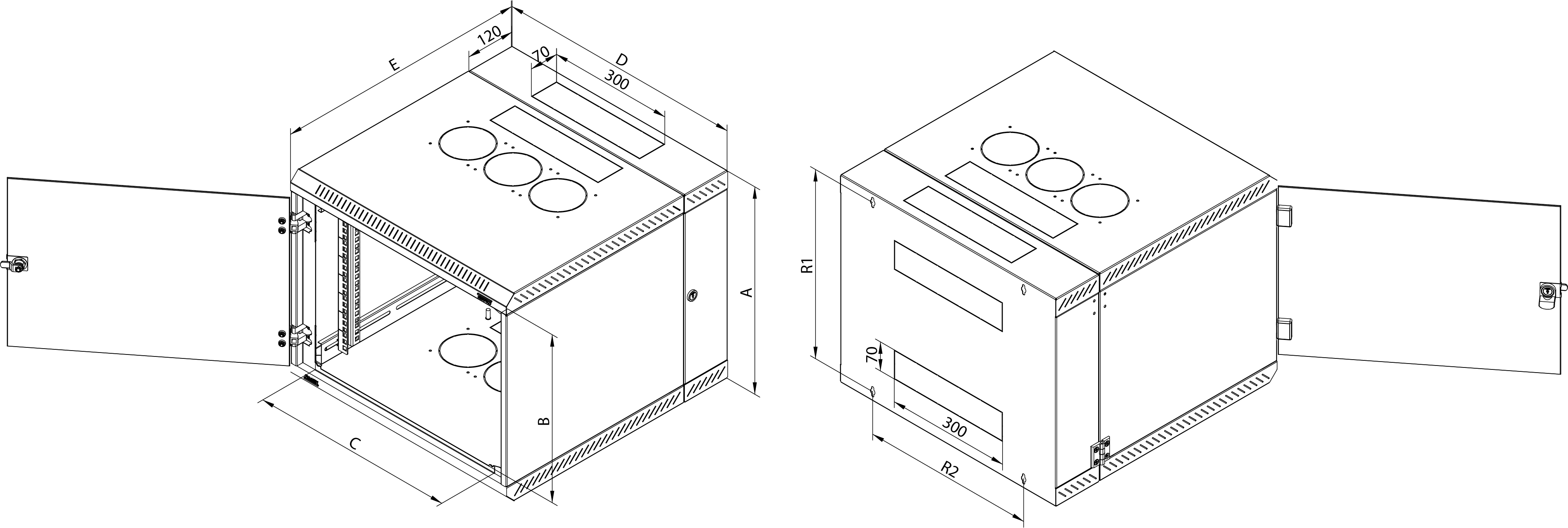

• Ten typ szafki należy zamontować bezpośrednio na ścianie za pomocą wkrętów, kołków i podkładek (w zestawie). Rozstaw otworów montażowych jest oznaczony na schemacie szafy literą „R”. Aby zapewnić maksymalną nośność, szafka musi być zamontowana na ścianie o odpowiedniej nośności (ceglanej, betonowej lub podobnej) a obciążenie powinno być równomiernie rozłożone w szafie. Jeśli kable są prowadzone przez jeden z przepustów kablowych, można go uszczelnić szczotką, aby zapobiec wnikaniu kurzu, i zabezpieczyć listwą krawędziową z frędzlami (oba elementy są opcjonalne).

• Ochrona środowiska



  • Wszystkie części są wykonane z materiałów nadających się do recyklingu, a po wycofaniu szafy z eksploatacji należy ją utylizować zgodnie z odpowiednimi przepisami.

  • Certyfikat i zgodność



    Produkt ten posiada certyfikat TÜV SÜD Czech i jest w pełni zgodny z normą ČSN EN 62208 ed.2:2012 (EN 62208:2011). Najnowszy certyfikat jest dostępny na stronie www.triton-racks.com/certificates
