Wysoka wytrzymałość konstrukcyjna

Pionowe szyny profilowe zapewniają wysoką nośność i wytrzymałość otwartej ramy.

Kółka, nóżki poziomujące

Przygotowanie do montażu kółek i nóżek poziomujących. Nóżki są zawarte w opakowaniu

Zestaw stabilizujący

Montowany jest dodatkowo do podstawy otwartej ramy i zwiększa stabilność całego zestawu podczas instalacji urządzeń wysuwanych, takich jak serwery. Zestaw jest dołączony do opakowania szafy rackowej.

Akcesoria opcjonalne

RAB-VP-Hxx-x1

Pionowy panel do zarządzania okablowaniem.

RAX-VP-Vxx-X2

Pionowa szyna do zarządzania okablowaniem.

RAx-VP-D5x-X1

Pozioma szyna do zarządzania okablowaniem.

Jednostki dystrybucji zasilania

Możliwość montażu jednostki PDU w szynach szkieletowych za pomocą wspornika (akcesorium opcjonalne).

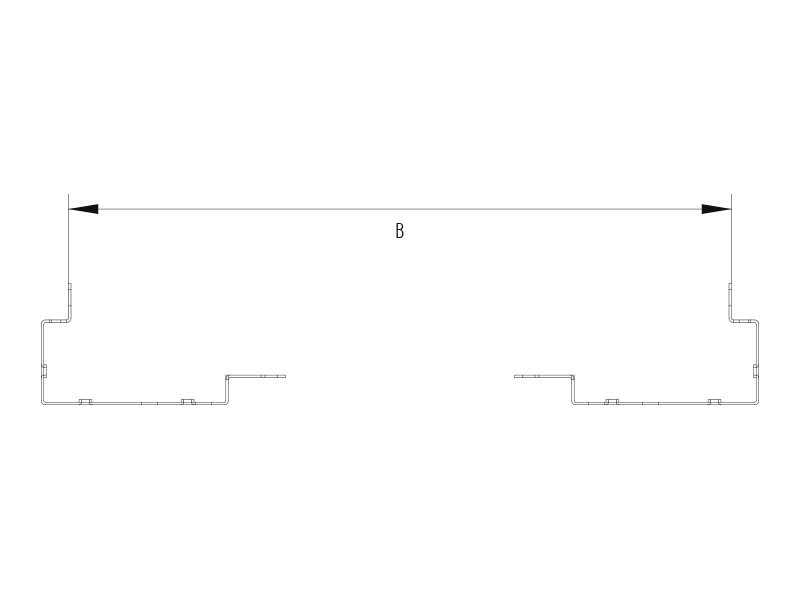

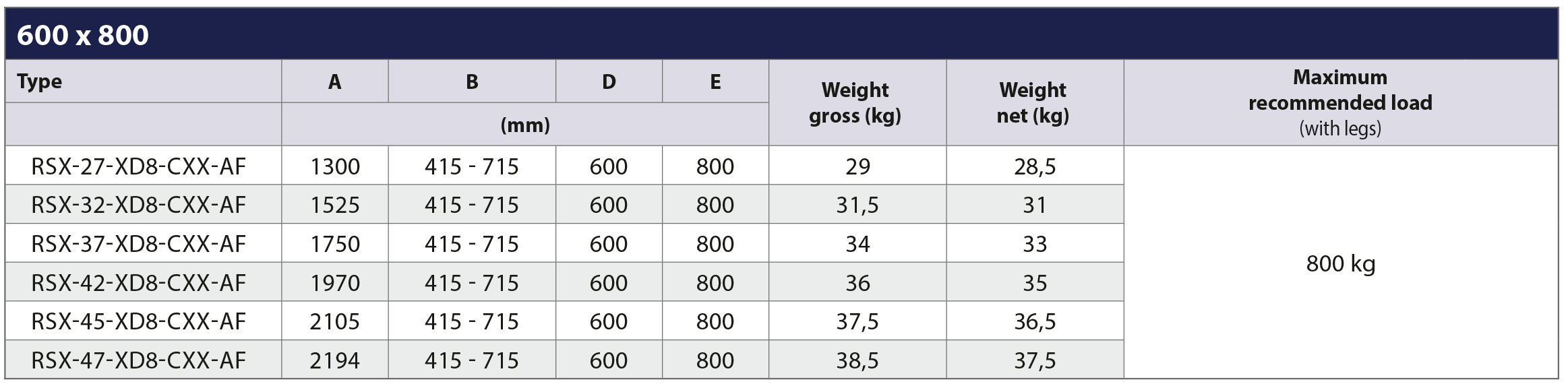

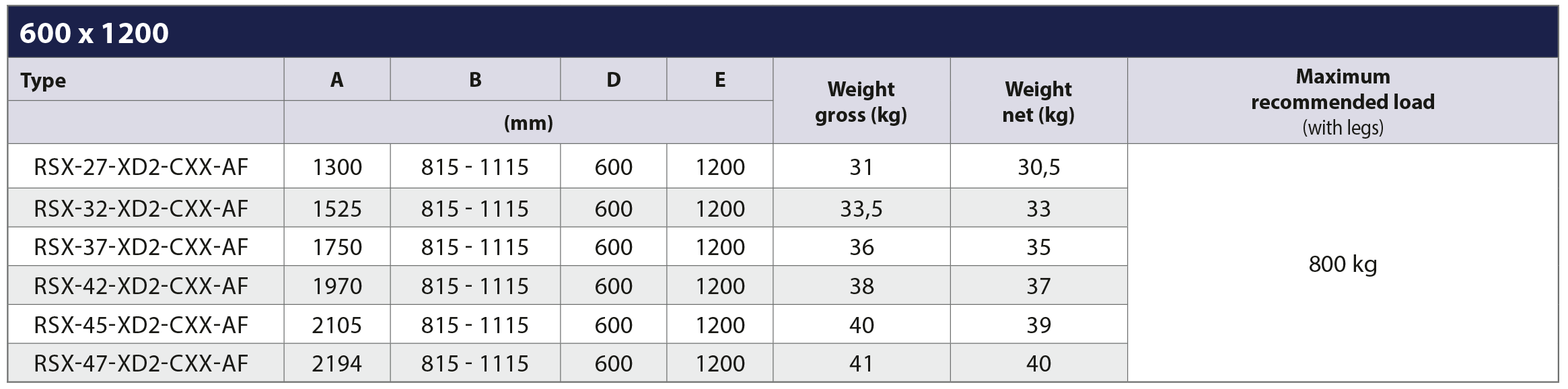

• Ramy 19” są przeznaczone do użytku w wyznaczonych obszarach.
• Konstrukcja ramy:

– demontowalna,

– części metalowe połączone śrubami,

– rama o profilu 19” jest przeznaczona do ustawienia bezpośrednio na podłodze za pomocą nóżek poziomujących lub kółek. Nóżki poziomujące są częścią zestawu ramy.

• Minimalna grubość powłoki wykończeniowej wynosi 65 µm.

Warunki eksploatacji

• Środowisko pracy:

– środowisko wewnętrzne,

– otwarta rama nie jest przeznaczona do instalacji na zewnątrz ani w środowisku, które może negatywnie wpływać na funkcjonalność szafy i zamontowanych urządzeń (np. środowisko zagrożone wybuchem lub wilgotne i mokre otoczenie).

• Należy chronić przed:

– uszkodzeniami mechanicznymi,

– niewłaściwą obsługą,

– użyciem innym niż przeznaczenie ramy.

• Niewłaściwa obsługa to w szczególności:

– przeciążenie (przekroczenie maksymalnej zalecanej nośności),

– instalacja sprzętu, który niekorzystnie wpływa na działanie i funkcjonowanie ramy lub zainstalowanego sprzętu,

– zmiana konstrukcji lub projektu ramy.

• W przypadku stosowania zestawu kółek RAX-MS-X81-X1 do bezpośredniego montażu na ramie (wysokość szafy zwiększa się o 108 mm) należy przestrzegać maksymalnej całkowitej nośności 450 kg, wliczając w to ciężar ramy.
• W przypadku stosowania zestawu kółek RAX-MS-X47-X1 do bezpośredniego montażu na ramie (wysokość szafy zwiększa się o 155 mm) należy przestrzegać maksymalnej całkowitej nośności wynoszącej 900 kg, łącznie z ciężarem ramy.
• Aby zapewnić stabilność, co najmniej 65% ładunku musi być umieszczone w dolnej połowie wysokości ramy.
• Podczas przemieszczania się z załadowaną ramą należy przestrzegać odpowiednich norm*.

• Montaż ramy

  • Aby zapewnić maksymalną zalecaną nośność i stabilność, konieczne jest równomierne rozłożenie obciążenia między przednią i tylną szyną pionową.
  • Rama musi być ustawiona na równej podłodze, a wszelkie różnice należy wyrównać za pomocą nóżek poziomujących.

  • Ochrona środowiska

    • Wszystkie części są wykonane z materiałów nadających się do recyklingu, a po wycofaniu szafy z eksploatacji należy ją utylizować zgodnie z odpowiednimi przepisami.

    • Certyfikat i zgodność



      • Produkt ten posiada certyfikat TÜV SÜD Czech i jest w pełni zgodny z normą ČSN EN 62208 ed.2:2012 (EN 62208:2011).
      • * Nośność kółek dotyczy prędkości jazdy do 4 km/h na płaskim terenie i gładkiej powierzchni w temperaturze otoczenia w zakresie 10-30 °C. Wszystkie wymiary, nośności i tolerancje odpowiadają następującym normom: EN 12527-12533, DIN 7845.
      • ** Całkowita waga szafy = waga samej szafy + zainstalowane akcesoria + zainstalowane wyposażenie. Nośność na koło = całkowita waga obudowy / 3.
      •
