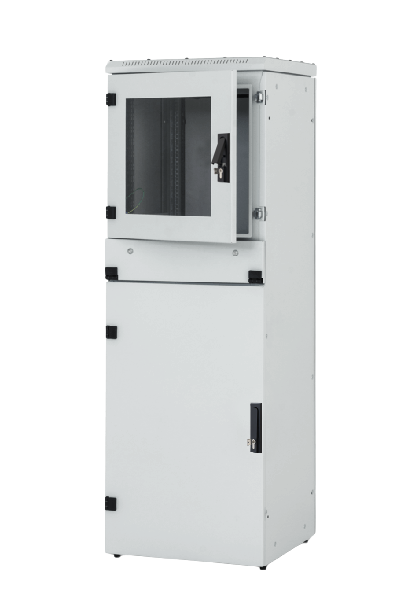

Sztywna konstrukcja

RPE ma solidną, spawaną konstrukcję wykonaną w całości z materiału o grubości 2 mm.

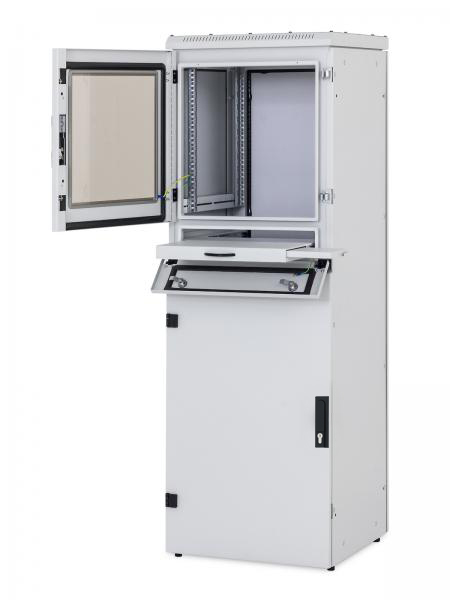

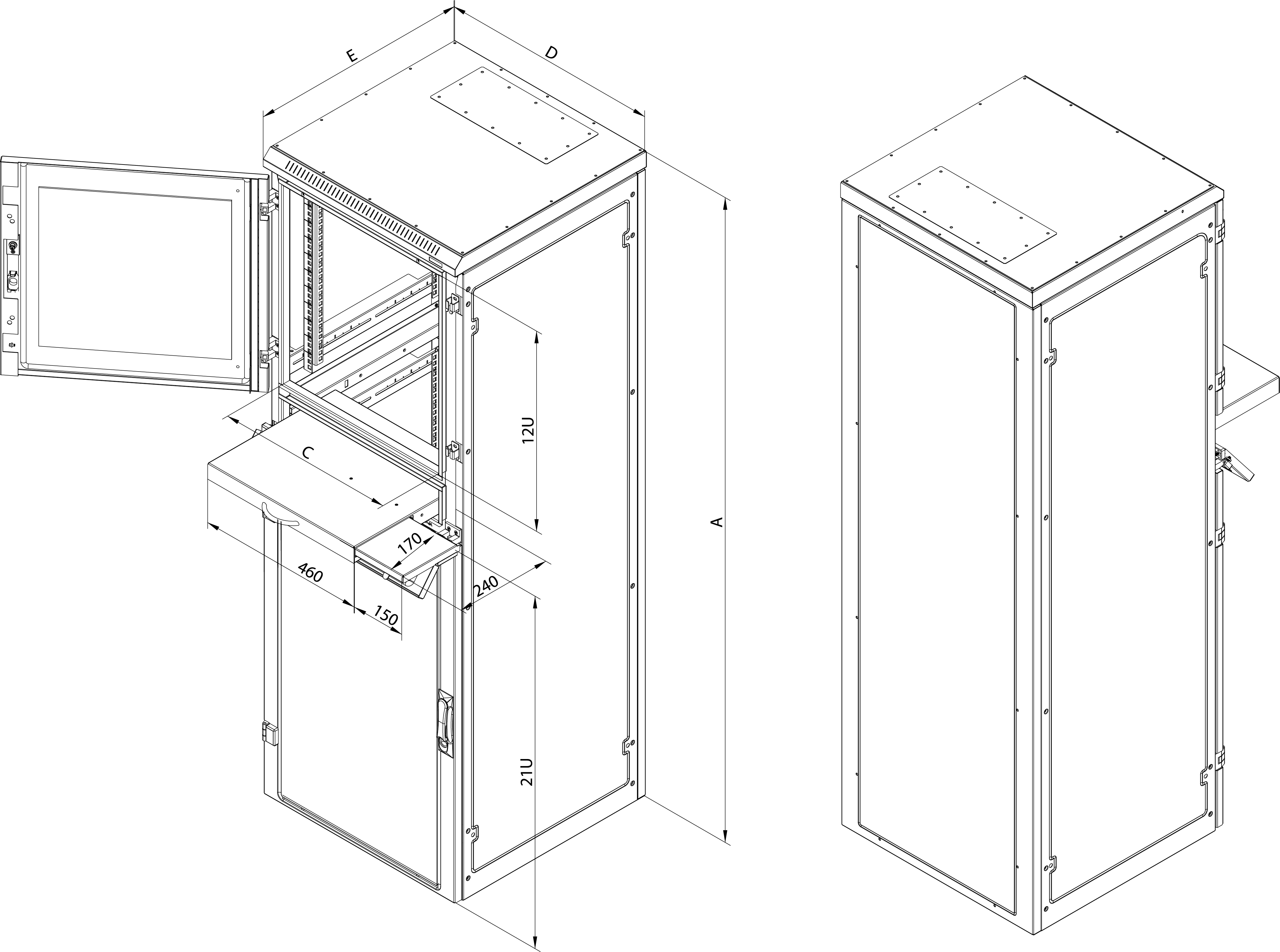

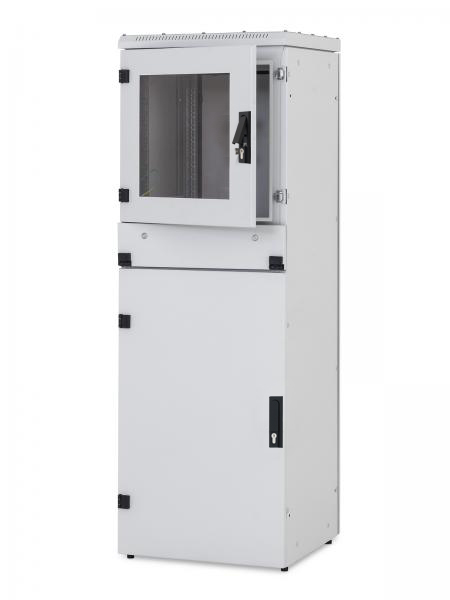

Trzy niezależnie zamykane sekcje

Szafka RPE posiada trzy niezależnie zamykane sekcje. Górna i dolna sekcja są zamykane za pomocą zamka Tritón z uchwytem; wysuwana sekcja środkowa, przeznaczona na klawiaturę i mysz, posiada zamek jednopunktowy. Wszystkie sekcje w wersji standardowej są obsługiwane tym samym kluczem.

Wejścia kablowe

Przepust kablowy o wymiarach 300 x 100 mm w górnej i dolnej części jest uszczelniony za pomocą przykręcanej zaślepki. Wszystkie przepusty kablowe muszą być odpowiednio uszczelnione, zwłaszcza przed kurzem i wilgocią, które w klimatyzowanym pomieszczeniu mogą powodować kondensację i uszkodzić zainstalowane urządzenia. Ponadto może dojść do zamarzania wewnątrz klimatyzatora, co może spowodować jego awarię. Zaślepka z uszczelnionymi przelotkami kablowymi jest częścią wyposażenia szafy.

Panel zaślepiający sufit

Duży panel zaślepiający sufit umożliwia montaż klimatyzatora z kierunkiem przepływu powietrza dokładnie dostosowanym do potrzeb zainstalowanego sprzętu. Po zamontowaniu klimatyzatora stopień ochrony IP całego zestawu spada do IP20. Więcej szczegółów można znaleźć w sekcji Akcesoria – Aktywne chłodzenie.

IP54

Szafy serii RPE o wyższym stopniu ochrony zostały zaprojektowane w celu ochrony sprzętu przed szkodliwym działaniem wody i pyłu. Perforacja dachu jest jedynie elementem konstrukcyjnym i nie obniża poziomu ochrony szafy. Pokrywy boczne są przykręcone do szkieletu i podobnie jak drzwi wyposażone są w uszczelkę piankową. W pokrywach znajdują się otwory umożliwiające łączenie szaf w zespoły.

System wielopunktowego ryglowania

System przesuwnego ryglowania zapewnia idealne uszczelnienie drzwi względem szkieletu szafki. System jest kompatybilny z uchwytami i zamkami wiodących światowych producentów, w tym zamkami elektronicznymi i szyfrowymi.

Elastyczne otwieranie drzwi

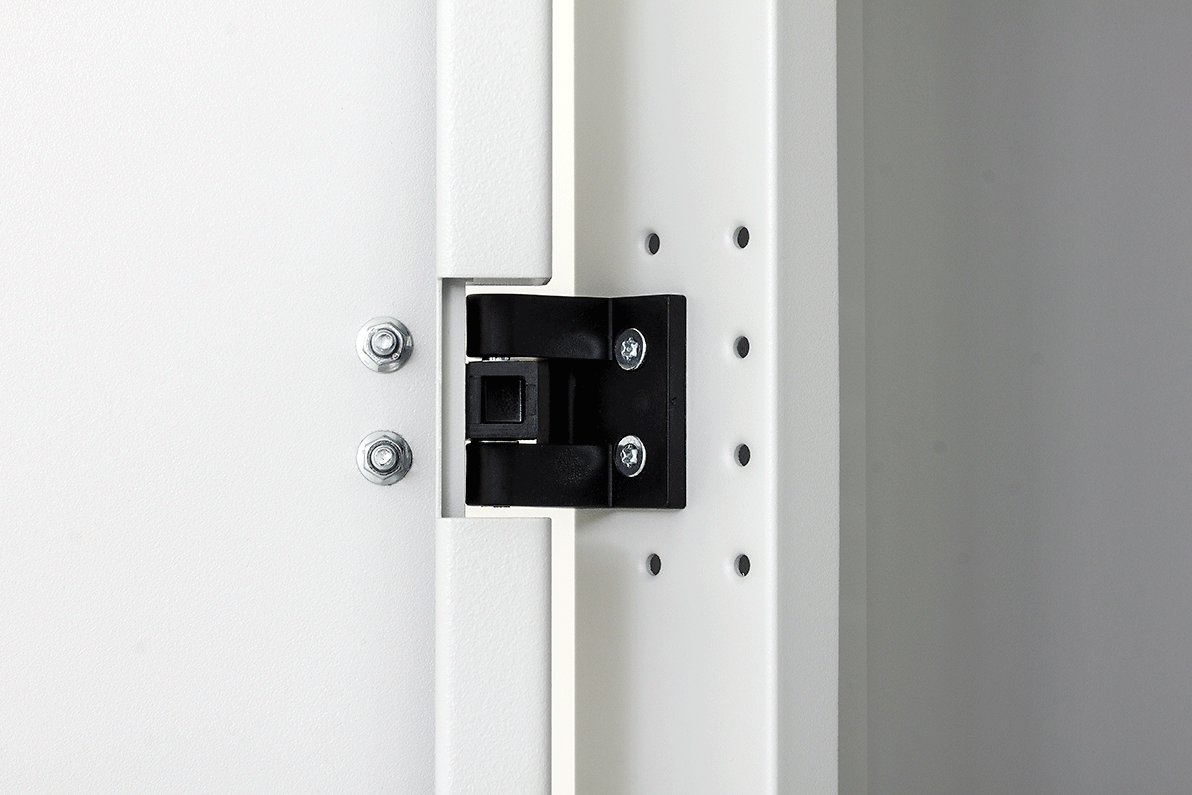

Własny system zawiasów umożliwia otwarcie drzwi pod kątem prawie 180°. Drzwi można łatwo zdemontować i ponownie zamontować, aby zmienić kierunek otwierania.

Szkło

Metalowe drzwi z klejonym szkłem są wykonane z hartowanego szkła bezpiecznego o grubości 4 mm, które jest odporne na typowe uderzenia. Po stłuczeniu tworzy wiele małych fragmentów, podobnie jak szkło samochodowe. Ze względów bezpieczeństwa zalecamy zamknięcie drzwi po zainstalowaniu sprzętu w szafce, aby zapobiec kolizji z innymi przedmiotami. Użyte szkło jest testowane w certyfikowanym laboratorium badawczym i spełnia wymagania normy ČSN EN 12150-1+A: Szkło w budownictwie – Szkło bezpieczne hartowane termicznie sodowo-wapniowo-krzemianowe. Testowane szkło spełnia normę dotyczącą rozpadania się szkła po stłuczeniu, certyfikat zgodności CQ-24- 2023, protokół badawczy IKATES 58A-2024.

Regulowane szyny pionowe

Pionowe szyny 19” można dowolnie regulować na dowolnej głębokości szafy. Ułatwia to montaż urządzeń i konfigurację kabli połączeniowych.

Zdejmowane panele boczne i tylna pokrywa

RPE posiada spawaną ramę oraz zdejmowane panele boczne i tylne. Są one mocowane do ramy za pomocą zamka z wkrętami z łbem stożkowym z zabezpieczeniem.

Kółka, nóżki poziomujące, podstawa

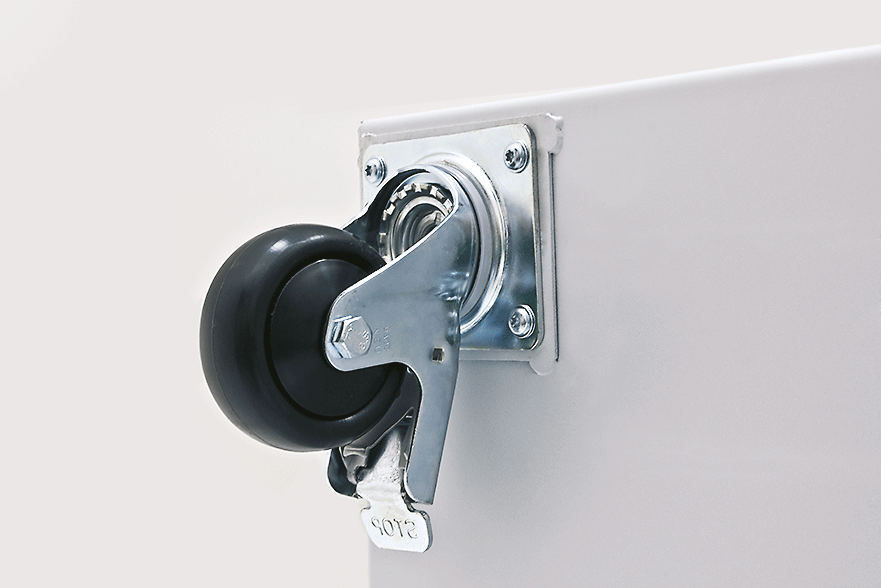

Szafkę można ustawić na nóżkach poziomujących (w zestawie) lub, za pomocą opcjonalnego wyposażenia, na podstawie, kółkach lub kółkach o dużej nośności z ramą wzmacniającą.

Łączenie

Wszystkie elementy zdejmowane są łączone zgodnie z wymaganiami odpowiedniej normy.

Akcesoria opcjonalne

RAx-KL-ETE-Yx

Urządzenia klimatyzacyjne.

RAx-RV-Xxx-XV

Adaptery do urządzeń klimatyzacyjnych.

RAx-RV-Xxx-XV

Adapter do pokrywy IP5x, umożliwiający montaż standardowego wentylatora (w zestawie filtr dolnej części obudowy do wlotu powietrza).

RAx-RV-V66-X1

Osłona IP5X do standardowego wentylatora, montaż na adapterze.

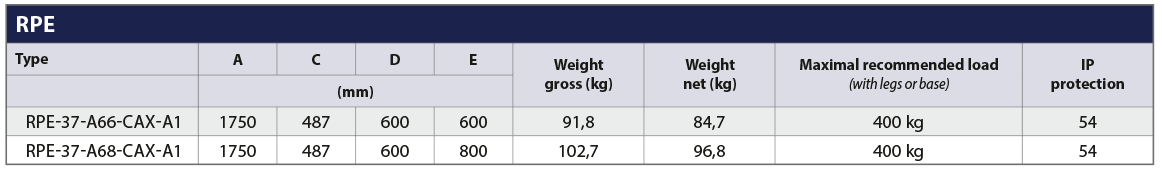

• • • Szafka wolnostojąca 19” z ochroną IP54.



    • Szafa zawiera 4 regulowane szyny pionowe do montażu urządzeń.
    • Konstrukcja szafy:

    – spawana rama stalowa z wyjmowanymi panelami bocznymi uszczelnionymi pianką PUR,

    – drzwi jednoskrzydłowe z uszczelnieniem pianką PUR w wersji z litego metalu lub przeszklone bezpiecznym szkłem hartowanym o grubości 4 mm (mogą być umieszczone z przodu lub tylko z boku szafy), w celu uzyskania wymaganego uszczelnienia są one standardowo wyposażone w zamki wielopunktowe.

    • Maksymalne dopuszczalne obciążenie drzwi wynosi 20 kg.
    • Minimalna grubość powłoki wykończeniowej wynosi 65 µm.
    • Szafy są przeznaczone do środowisk przemysłowych i nadają się do instalacji komputerów lub elementów sterujących systemów technologicznych.
    • Rama szafy i wszystkie zdejmowane części (pokrywy boczne i tylne, drzwi…) są połączone elastycznymi kablami, które muszą być odpowiednio zamocowane i włożone do złączy przez cały okres użytkowania szafy.
    • W dolnej części szafy znajduje się jedna śruba M8 służąca jako centralny punkt uziemienia.
    • Otwory kablowe pokryte przykręcanymi i uszczelnionymi zaślepkami znajdują się w górnej i dolnej części szafy.
    • Maksymalne zalecane obciążenie statyczne szafy wynosi 400 kg przy użyciu nóżek poziomujących lub podstawy.

Warunki eksploatacji

• Środowisko pracy:

– środowisko wewnętrzne,

– szafa nie jest przeznaczona do instalacji na zewnątrz ani w środowisku, które może negatywnie wpływać na funkcjonalność szafy i zamontowanych urządzeń (np. środowisko zagrożone wybuchem lub wilgotne i mokre otoczenie).

• Należy chronić przed:

– uszkodzeniami mechanicznymi,

– niewłaściwą obsługą,

– użytkowaniem innym niż przewidziane dla szafy.

• Niewłaściwa obsługa to w szczególności:

– przeciążenie (przekroczenie maksymalnej zalecanej nośności),

– instalacja urządzeń, które mają negatywny wpływ na działanie i funkcjonowanie szafy lub zainstalowanych urządzeń,

– zmiana konstrukcji lub projektu szafy.

• W przypadku stosowania zestawu kółek RAX-MS-X81-X1 do bezpośredniego montażu na szafce (wysokość szafki zwiększa się o 108 mm) należy przestrzegać maksymalnej całkowitej nośności wynoszącej 200 kg, łącznie z ciężarem szafki.
• W przypadku stosowania zestawu kółek RAX-RK-Xxx-X1 z ramą wzmacniającą (w zestawie kółka RAX-MS-X81-X1) maksymalna całkowita nośność wynosi 450 kg wraz z ciężarem szafy**. Wysokość szafy zwiększa się o 111 mm.
• Aby zapewnić stabilność, co najmniej 65% ładunku musi być umieszczone w dolnej połowie wysokości szafy.

Podczas przemieszczania załadowanej szafy należy przestrzegać odpowiednich norm*.

Montaż szafy

• Aby zapewnić maksymalną zalecaną nośność i stabilność, konieczne jest równomierne rozłożenie obciążenia między przednią i tylną szyną pionową.
• Szafkę należy ustawić na równej podłodze i wyrównać ewentualne różnice za pomocą nóżek poziomujących.
• Aby zapobiec przedostawaniu się kurzu w przypadku, gdy kable przechodzą przez niektóre otwory kablowe, można je uszczelnić za pomocą szczotki i zabezpieczyć za pomocą frędzla (oba elementy są zawarte w dostawie).

• Ochrona środowiska



  • Wszystkie części są wykonane z materiałów nadających się do recyklingu, a po wycofaniu szafy z eksploatacji należy ją utylizować zgodnie z odpowiednimi przepisami.

  • Certyfikat i zgodność



    • Produkt ten posiada certyfikat TÜV SÜD Czech i jest w pełni zgodny z normą ČSN EN 62208 ed.2:2012 (EN 62208:2011). Najnowszy certyfikat jest dostępny na stronie triton-racks.com/certificates.
    • * Nośność kółek dotyczy prędkości jazdy do 4 km/h na płaskim terenie i gładkiej powierzchni w temperaturze otoczenia w zakresie 10-30 °C. Wszystkie wymiary, nośności i tolerancje odpowiadają następującym normom: EN 12527-12533, DIN 7845.
    • ** Całkowita waga szafy = waga samej szafy + zainstalowane akcesoria + zainstalowane wyposażenie. Nośność na koło = całkowita waga obudowy / 3.
    •
