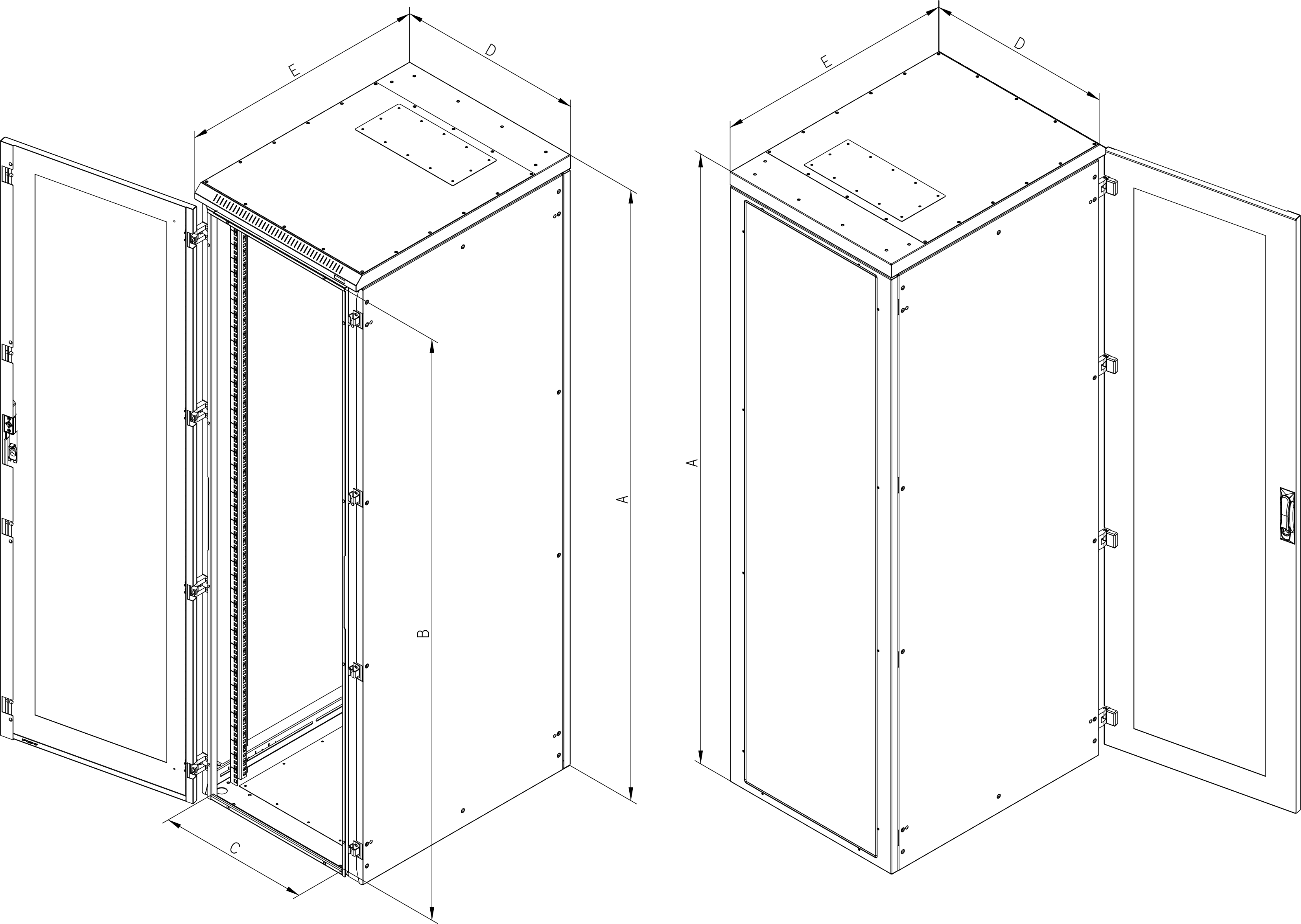

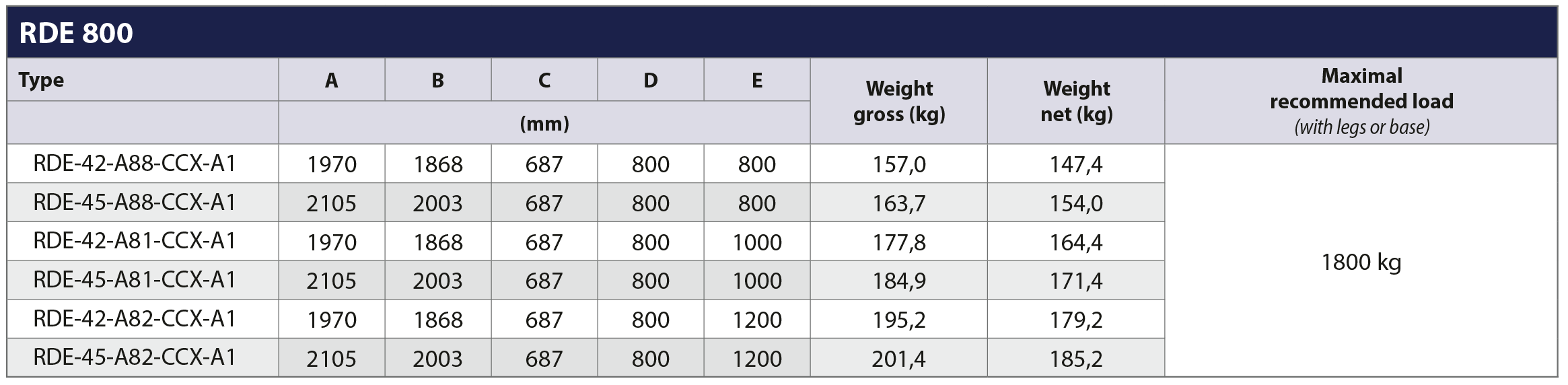

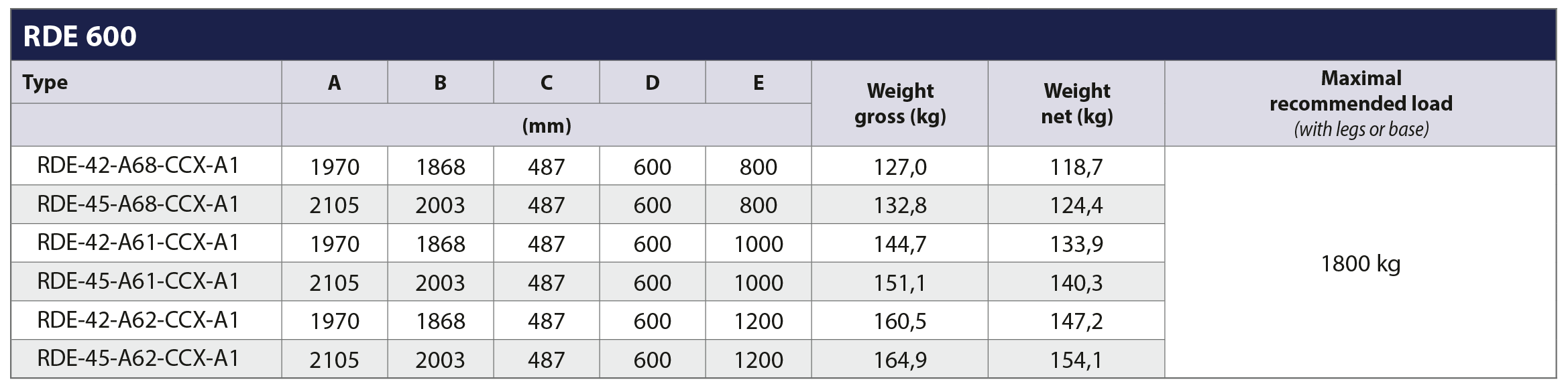

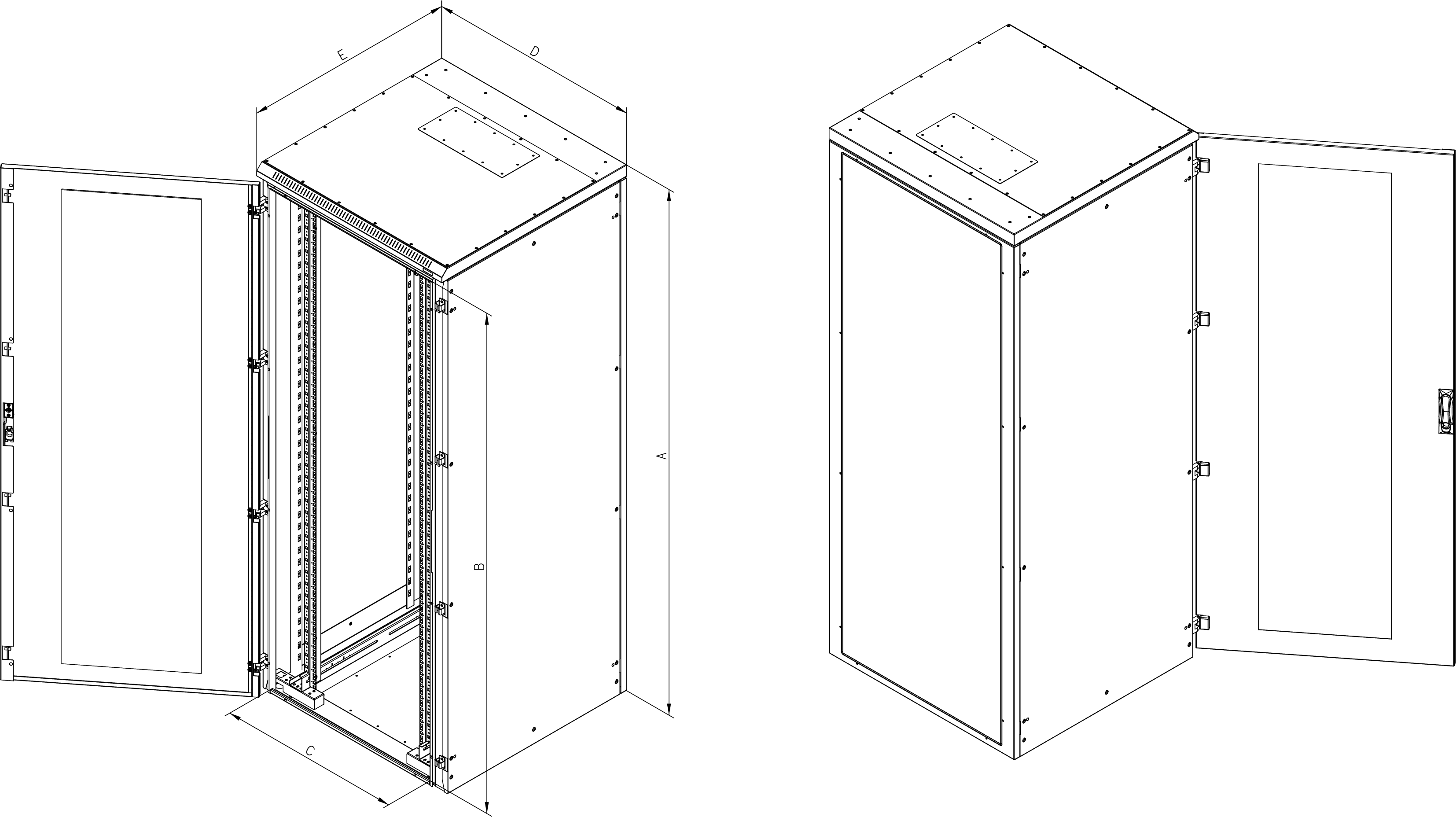

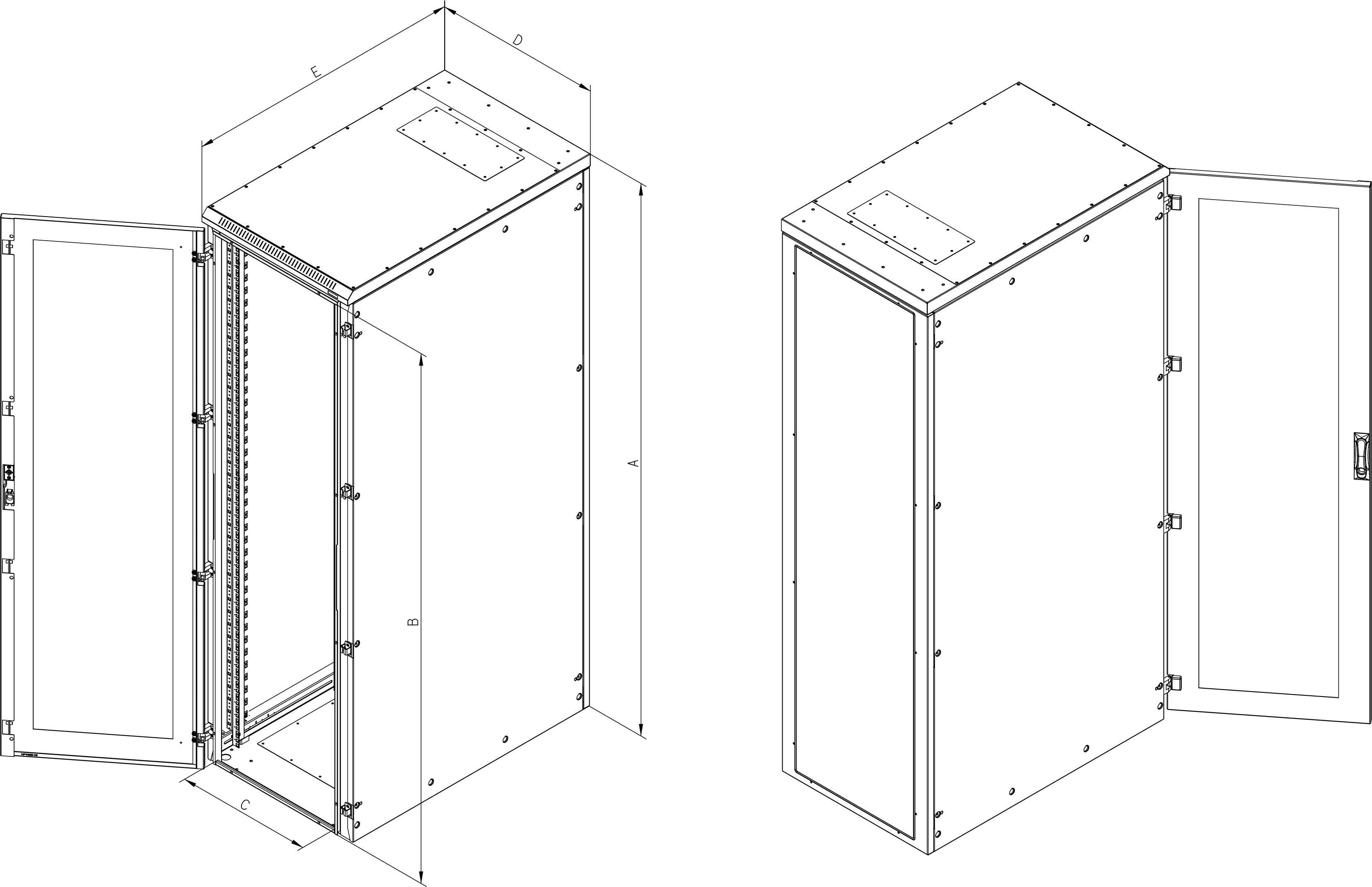

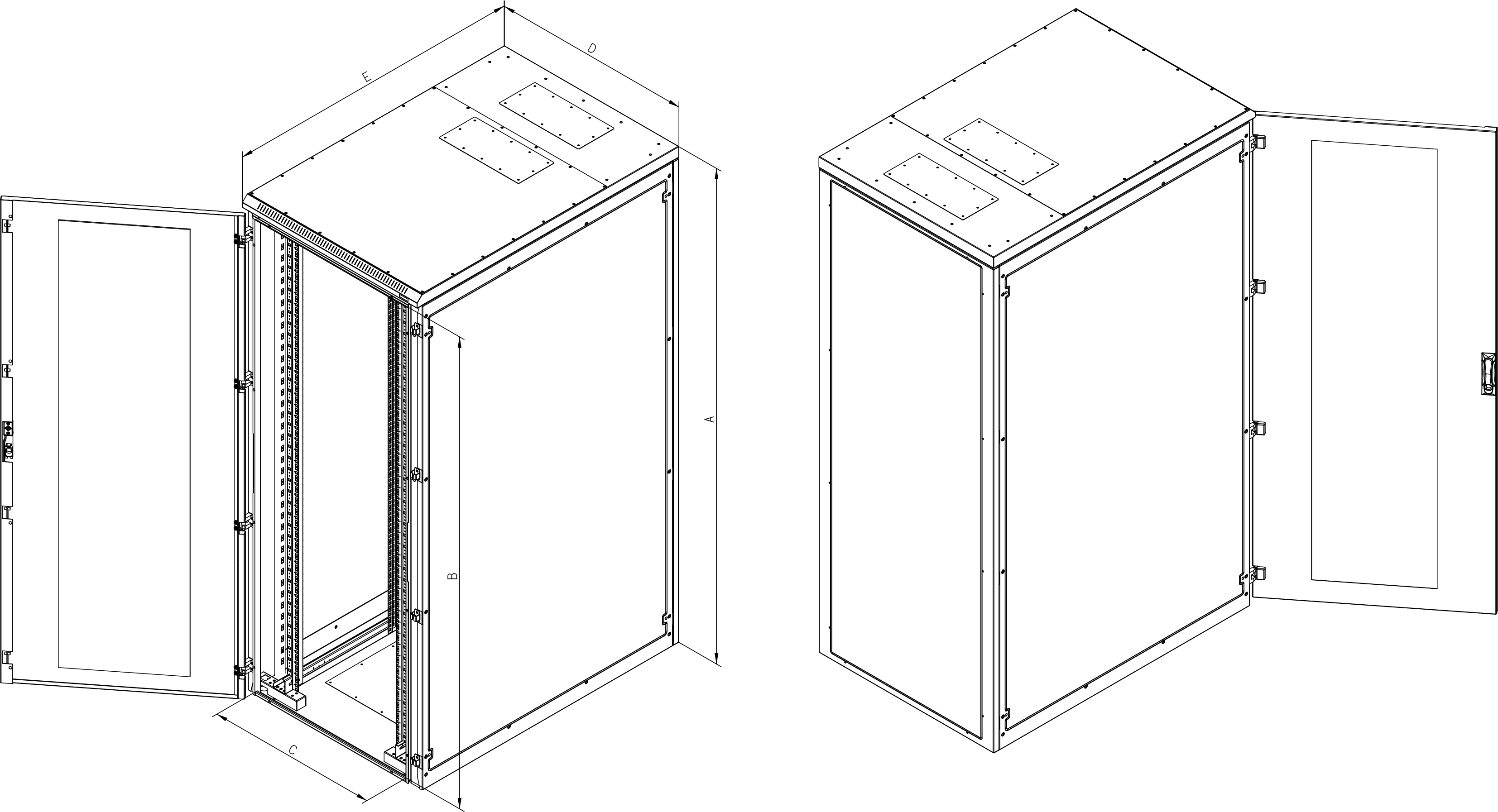

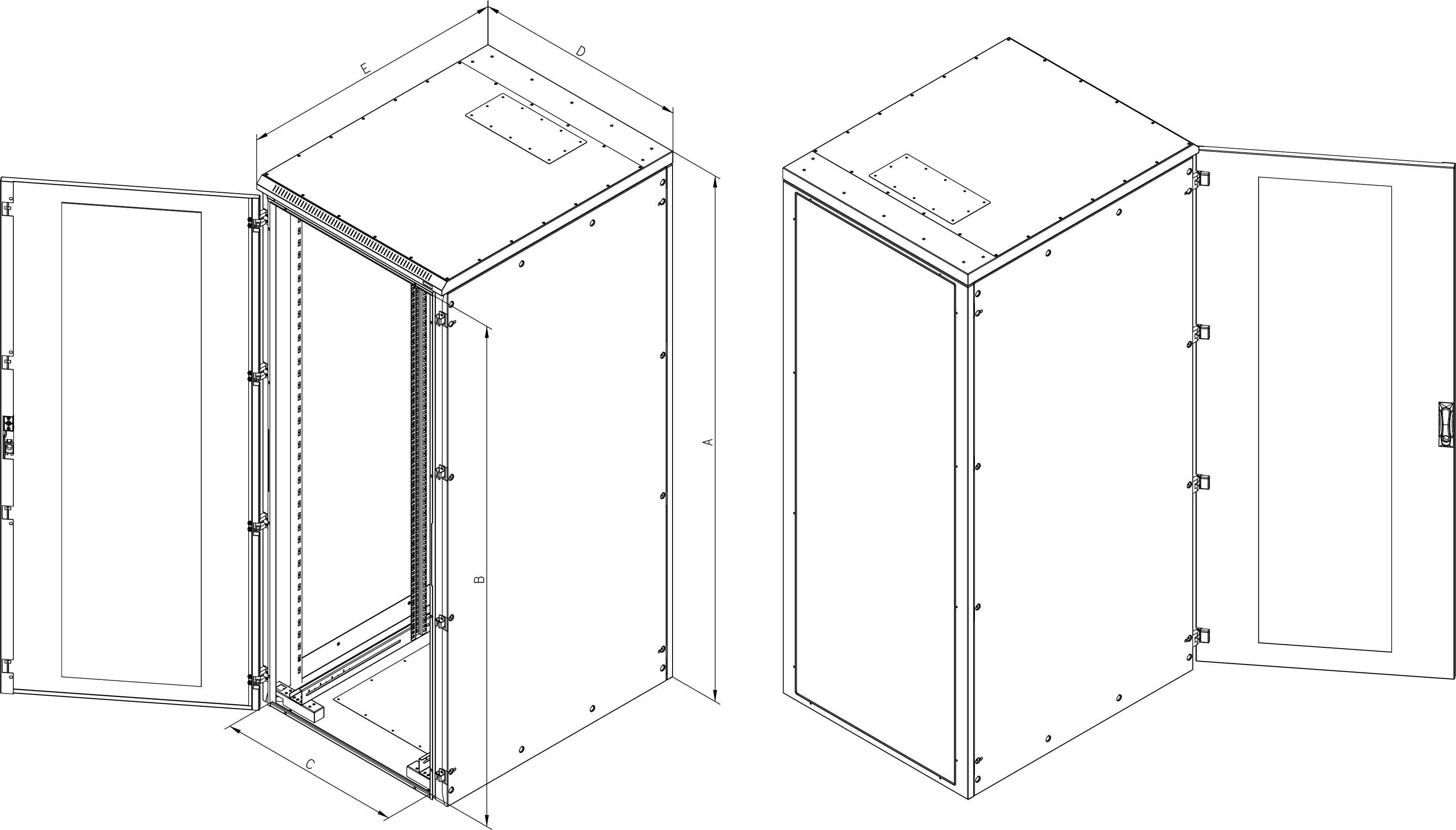

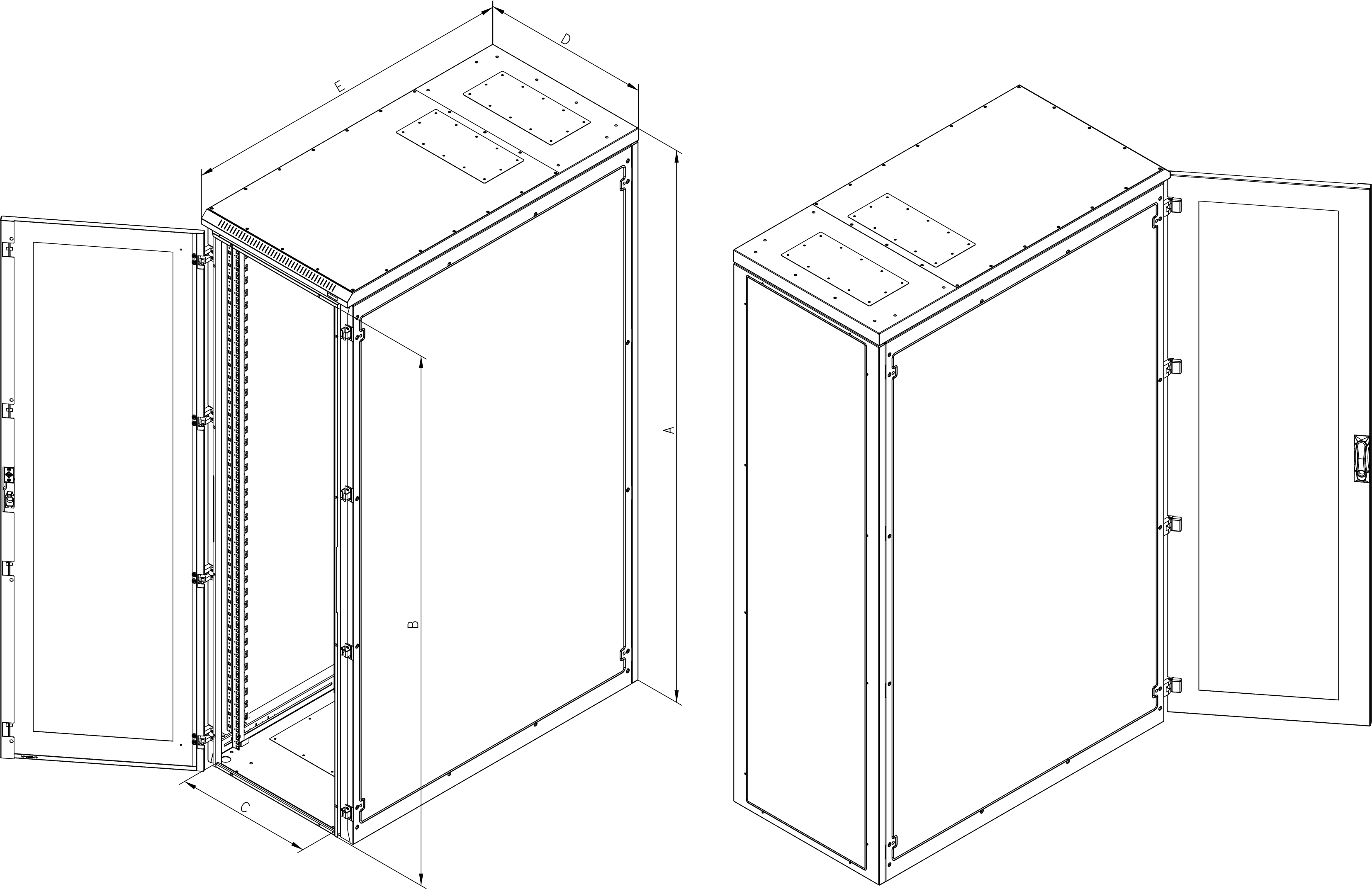

RDE ma solidną, spawaną konstrukcję, wykonaną w całości z materiału o grubości 2 mm. Wysoka jakość wykonania i najnowsza technologia zapewniają doskonały wygląd obudowy.

Urządzenia klimatyzacyjne

Urządzenia klimatyzacyjne ETE montowane na dachu mogą być instalowane na szafach RDE w celu aktywnej kontroli temperatury wewnątrz szafy. Do ich instalacji konieczne jest użycie odpowiednich adapterów w zależności od typu urządzenia i wymaganego kierunku przepływu powietrza chłodzącego (wzdłuż ścian bocznych lub na ścianach przedniej i tylnej). Odpowiedni klimatyzator należy dobrać na podstawie informacji o mocy cieplnej zainstalowanego sprzętu, temperaturze otoczenia i wielkości szafy. Nasi specjaliści są gotowi pomóc Państwu w procesie doboru. Po zainstalowaniu klimatyzacji stopień ochrony IP całego zestawu spada do IP20.

Wejścia kablowe

Przepusty kablowe w górnej i dolnej części szafy o wymiarach 300 x 100 mm są uszczelnione za pomocą zaślepki. Wszystkie przepusty kablowe muszą być odpowiednio uszczelnione, zwłaszcza przed kurzem i wilgocią, które w klimatyzowanym pomieszczeniu mogą powodować kondensację i uszkodzić zainstalowane urządzenia. Ponadto może dojść do zamarzania wewnątrz klimatyzatora, co może spowodować jego awarię. Zaślepka z uszczelnionymi przelotkami kablowymi jest częścią wyposażenia szafy

Panel zaślepiający sufit

Duży panel zaślepiający sufit umożliwia montaż klimatyzatora z kierunkiem przepływu powietrza dokładnie dostosowanym do potrzeb zainstalowanego sprzętu. Po zamontowaniu klimatyzatora stopień ochrony IP całego zestawu spada do IP20.

IP54

Szafy serii RDE o wyższym stopniu ochrony zostały zaprojektowane w celu ochrony sprzętu przed szkodliwym działaniem wody i pyłu. Perforacja dachu jest jedynie elementem konstrukcyjnym i nie obniża poziomu ochrony szafy. Pokrywy boczne są przykręcone do szkieletu i podobnie jak drzwi wyposażone są w uszczelkę piankową. W pokrywach znajdują się otwory umożliwiające łączenie obudów w zespoły.

System wielopunktowego ryglowania

System przesuwnego ryglowania zapewnia idealne uszczelnienie drzwi względem szkieletu szafki. System jest kompatybilny z uchwytami i zamkami wiodących światowych producentów, w tym zamkami elektronicznymi i szyfrowymi

Elastyczne otwieranie drzwi

Własny system zawiasów umożliwia otwarcie drzwi pod kątem prawie 180°. Drzwi można łatwo zdemontować i ponownie zamontować, aby zmienić kierunek otwierania.

Szkło

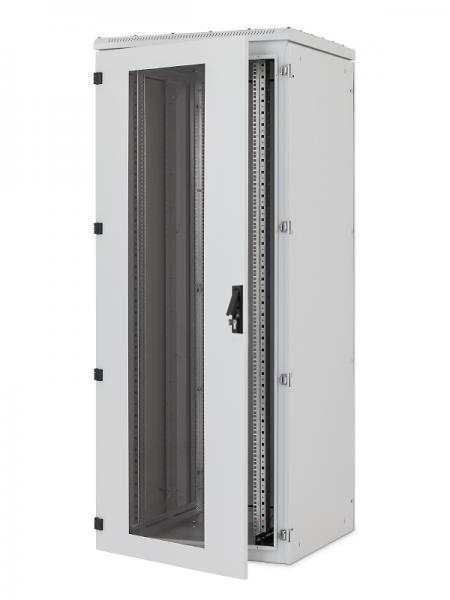

Metalowe drzwi z klejonym szkłem są wykonane z hartowanego szkła bezpiecznego o grubości 4 mm, które jest odporne na typowe uderzenia. Po stłuczeniu tworzy wiele małych fragmentów, podobnie jak szkło samochodowe. Ze względów bezpieczeństwa zalecamy zamknięcie drzwi po zainstalowaniu sprzętu w szafce, aby zapobiec kolizji z innymi przedmiotami. Użyte szkło jest testowane w certyfikowanym laboratorium badawczym i spełnia wymagania normy ČSN EN 12150-1+A: Szkło w budownictwie – Szkło bezpieczne hartowane termicznie sodowo-wapniowo-krzemianowe. Testowane szkło spełnia normę dotyczącą rozpadania się szkła po stłuczeniu, certyfikat zgodności CQ-24- 2023, protokół badawczy IKATES 58A-2024.

Regulowane szyny pionowe

Wzmocnione pionowe szyny 19” można dowolnie regulować na dowolnej głębokości szafy. Ułatwia to montaż urządzenia i konfigurację kabli.

Zdejmowane panele boczne i tylna pokrywa

RDE posiada spawaną ramę oraz zdejmowane panele boczne i tylne. Są one mocowane do ramy za pomocą zamka z wkrętami z łbem stożkowym z zabezpieczeniem

Drzwi do jednostek wentylacyjnych

W przypadku tego typu szafy można zamówić specjalne metalowe drzwi przystosowane do montażu jednostek wentylacyjnych RAx-CH-X0x-X3. Więcej informacji można znaleźć w sekcji Aktywne chłodzenie.

Kółka, nóżki poziomujące, podstawa

Szafkę można ustawić na nóżkach poziomujących (w zestawie) lub, za pomocą opcjonalnego wyposażenia, na podstawie, kółkach lub kółkach o dużej nośności z ramą wzmacniającą.

Łączenie

Wszystkie elementy zdejmowane są łączone zgodnie z wymaganiami odpowiedniej normy

Elastyczna rama

 (dotyczy szaf o szerokości 800 mm) System umożliwia montaż szyn przesuwnych w rozstawach 19”, 21” i 23”. Inną opcją jest przesunięcie pionowego rozstawu szyn 19” w jedną stronę, aby uzyskać więcej miejsca po drugiej stronie.

Środkowa para szyn pionowych

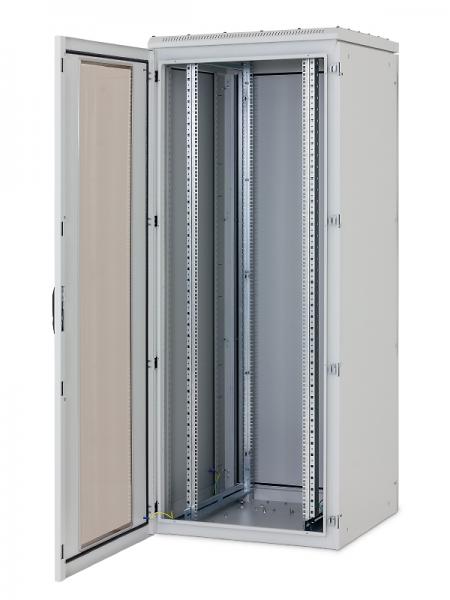

W przypadku obudowy o głębokości powyżej 800 mm w standardzie dostarczana jest trzecia para szyn pionowych do montażu urządzeń. Dzięki otwartej konstrukcji nie ograniczają one montażu głębszych urządzeń. Krótsze urządzenia można zamontować na środkowej szynie pionowej za pomocą różnych rodzajów wsporników (akcesoria opcjonalne)

Szersze szyny korpusu

Szerokie szyny szkieletu szafy są przeznaczone do dodatkowej instalacji 19-calowych jednostek dystrybucji zasilania, które następnie nie zajmują miejsca w szafie. Dzięki temu sprytnemu rozwiązaniu nie blokują one przesuwania serwerów nawet w szafach typu 600 mm.

Akcesoria w szynach szkieletowych

Szyny szkieletowe mają otwory montażowe na wewnętrznych krawędziach na całej wysokości. Otwory są rozmieszczone w odstępach odpowiadających rozstawowi pionowych szyn i mogą być wykorzystywane do montażu niektórych rodzajów akcesoriów.

Akcesoria opcjonalne

RAC-VP-D5x-X1

Poziomy panel do zarządzania okablowaniem. Montaż w szkielecie (szynie) szafy.

RAX-VP-Vxx-X2

Pionowy panel do zarządzania okablowaniem. Montaż w szynie szkieletu szafy.

RAx-KL-ETE-Yx

Urządzenia klimatyzacyjne.

RAx-RV-Xxx-XV

Adaptery do urządzeń klimatyzacyjnych.

RAx-RV-Xxx-XV

Adapter do pokrywy IP5x, umożliwiający montaż standardowego wentylatora (w zestawie filtr dolnej części obudowy do wlotu powietrza).

RAx-RV-V66-X1

Osłona IP5X do standardowego wentylatora, montaż na adapterze.

Rama uchylna

Wszystkie szafy RDE o szerokości 800 mm mogą być wyposażone w ramę uchylną o nośności 150 kg. Maksymalna dostępna głębokość sprzętu 19” wynosi 330 mm.

Warunki eksploatacji

• Środowisko pracy:

– środowisko wewnętrzne,

– szafa nie jest przeznaczona do instalacji na zewnątrz ani w środowisku, które może negatywnie wpływać na funkcjonalność szafy i zamontowanych urządzeń (np. środowisko zagrożone wybuchem lub wilgotne i mokre otoczenie).

• Należy chronić przed:

– uszkodzeniami mechanicznymi,

– niewłaściwą obsługą,

– użytkowaniem innym niż przewidziane dla szafy.

• Niewłaściwa obsługa to w szczególności:

– przeciążenie (przekroczenie maksymalnej zalecanej nośności),

– instalacja urządzeń, które mają negatywny wpływ na działanie i funkcjonowanie szafy lub zainstalowanych urządzeń,

– zmiana konstrukcji lub projektu szafy.

• W przypadku stosowania zestawu kółek RAX-MS-X47-X1 do bezpośredniego montażu na szafie (wysokość szafy zwiększa się o 155 mm) należy przestrzegać maksymalnej całkowitej nośności, uwzględniając ciężar szafy:

– 500 kg dla typów RTA, RYA, RDA, RDE o szerokości 600 mm,

– 600 kg dla typów RTA, RYA, RDA, RDE o szerokości 800 mm.

W przypadku stosowania zestawu kółek RAX-RK-Dxx-X1 z ramą wzmacniającą (w zestawie kółka RAX-MS-X47-X1) maksymalna całkowita nośność wynosi 1050 kg, łącznie z ciężarem szafy**. Wysokość szafy zwiększa się o 158 mm. Podana nośność dotyczy zarówno szaf o szerokości 600 mm, jak i 800 mm.

• W przypadku zastosowania zestawu kółek RAX-RK-Txx-X1 z ramą wzmacniającą maksymalna całkowita nośność wynosi 1500 kg wraz z ciężarem szafy**. Wysokość szafy zwiększa się o 143 mm. Podana nośność dotyczy zarówno szaf o szerokości 600, jak i 800 mm.

• W przypadku stosowania zestawu kółek RAX-RK-Hxx-X1 z ramą wzmacniającą maksymalna całkowita nośność wynosi 1900 kg, wliczając wagę szafy**. Wysokość szafy zwiększa się o 168 mm. Podana nośność dotyczy zarówno szaf o szerokości 600 mm, jak i 800 mm.

• Aby zapewnić stabilność, co najmniej 65% ładunku musi być umieszczone w dolnej połowie wysokości szafy.

• Podczas przemieszczania załadowanej szafy należy przestrzegać odpowiednich norm*.

• Montaż szafy

  • Aby zapewnić maksymalną zalecaną nośność i stabilność, konieczne jest równomierne rozłożenie obciążenia między przednią i tylną szyną pionową.
  • Szafę należy ustawić na równej podłodze i wyrównać ewentualne różnice za pomocą nóżek poziomujących.

  • Ochrona środowiska

    • Wszystkie części są wykonane z materiałów nadających się do recyklingu, a po wycofaniu szafy z eksploatacji należy ją utylizować zgodnie z odpowiednimi przepisami.

    • Certyfikat i zgodność



      • Produkt ten posiada certyfikat TÜV SÜD Czech i jest w pełni zgodny z normą ČSN EN 62208 ed.2:2012 (EN 62208:2011). Najnowszy certyfikat jest dostępny na stronie triton-racks.com/certificates.
      • * Nośność kółek dotyczy prędkości jazdy do 4 km/h na płaskim terenie i gładkiej powierzchni w temperaturze otoczenia w zakresie 10–30 °C. Wszystkie wymiary, nośności i tolerancje odpowiadają następującym normom: EN 12527-12533, DIN 7845.
      • ** Całkowita waga szafy = waga samej szafy + zainstalowane akcesoria + zainstalowane wyposażenie. Nośność na koło = całkowita waga obudowy / 3.
