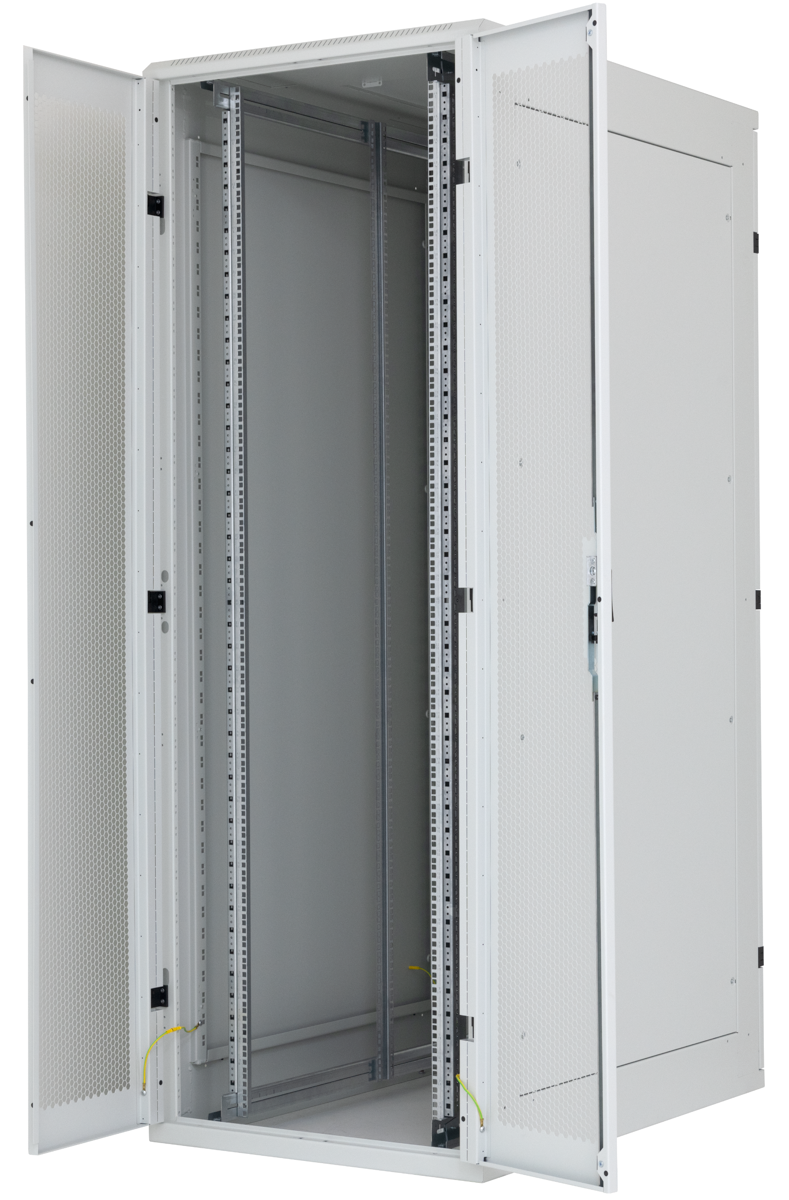

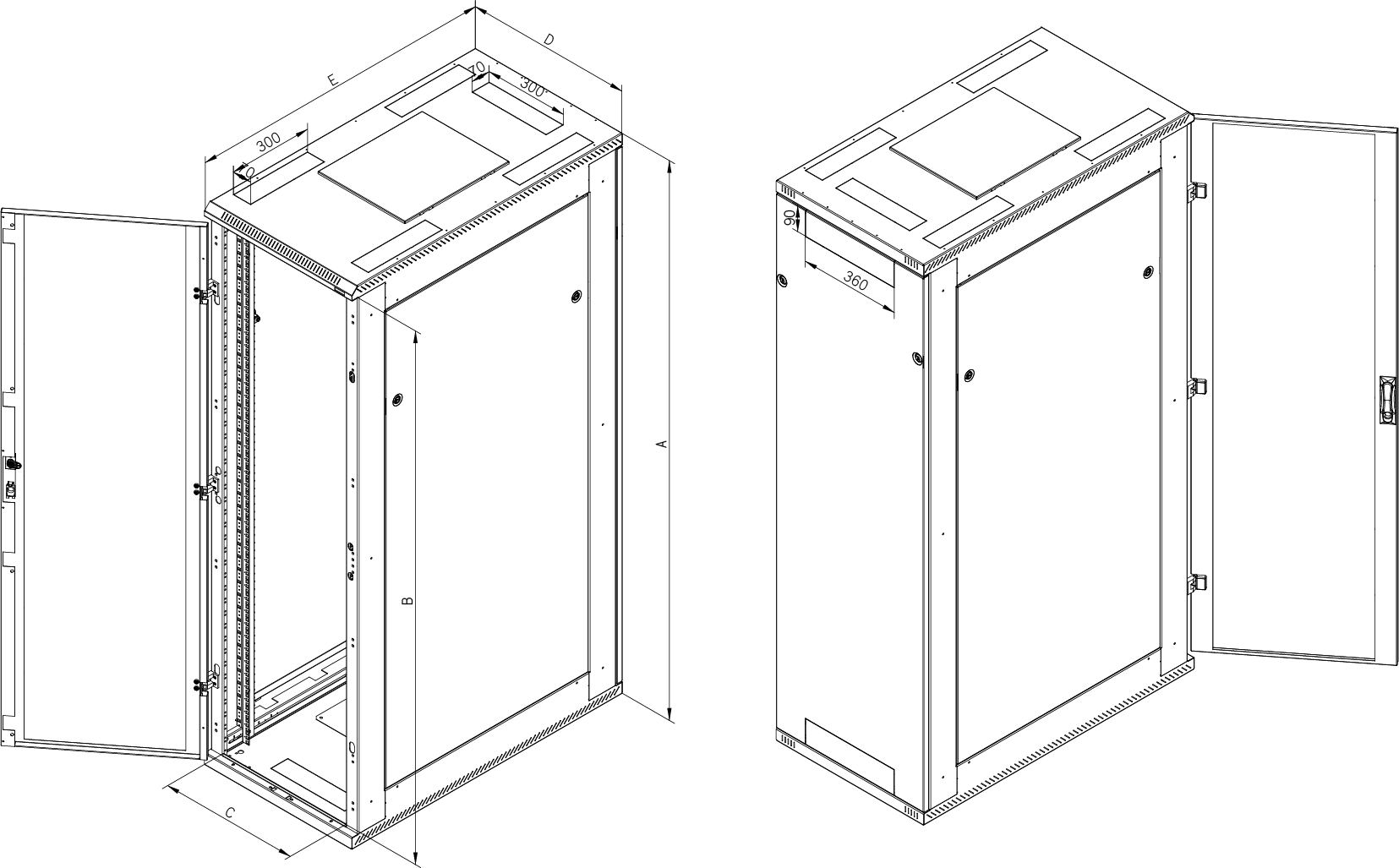

Sztywna konstrukcja

RDA ma solidną, spawaną konstrukcję, wykonaną w całości z materiału o grubości 2 mm. Wysoka jakość wykonania i najnowsza technologia zapewniają doskonały wygląd obudowy.

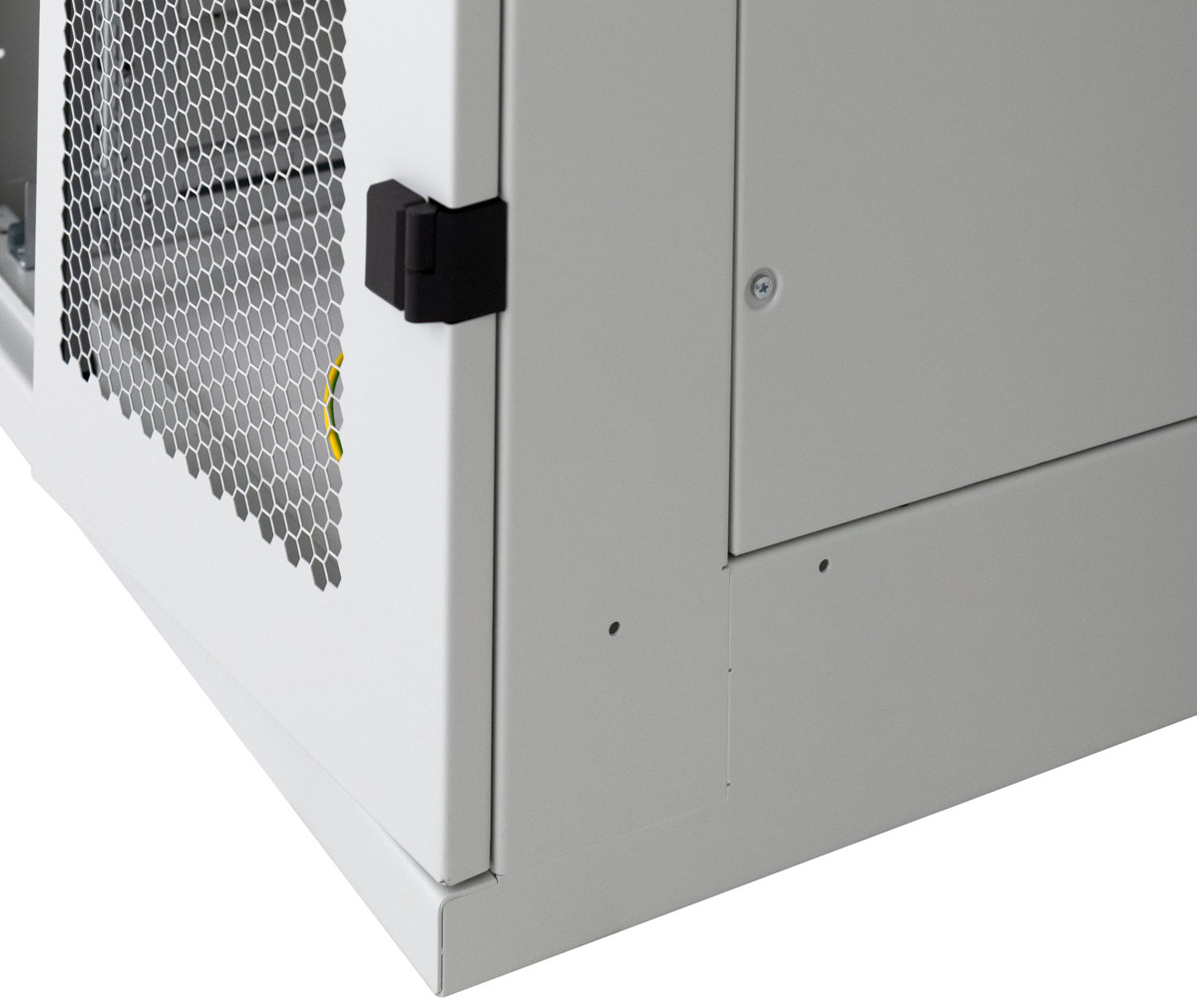

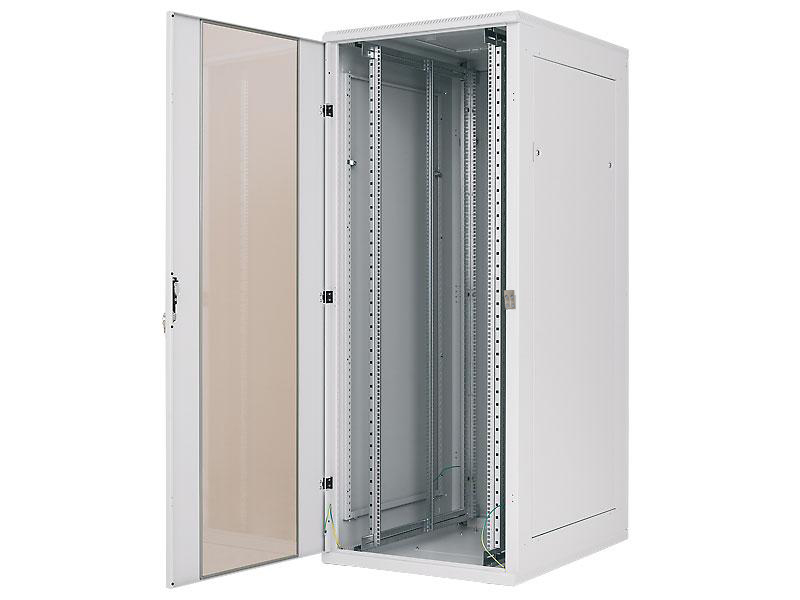

Elastyczne otwieranie drzwi

System zawiasów umożliwia otwarcie drzwi pod kątem 165°. Drzwi można łatwo zdemontować i ponownie zamontować, aby zmienić kierunek otwierania. Drzwi dwuskrzydłowe są wyposażone w zawiasy hakowe.

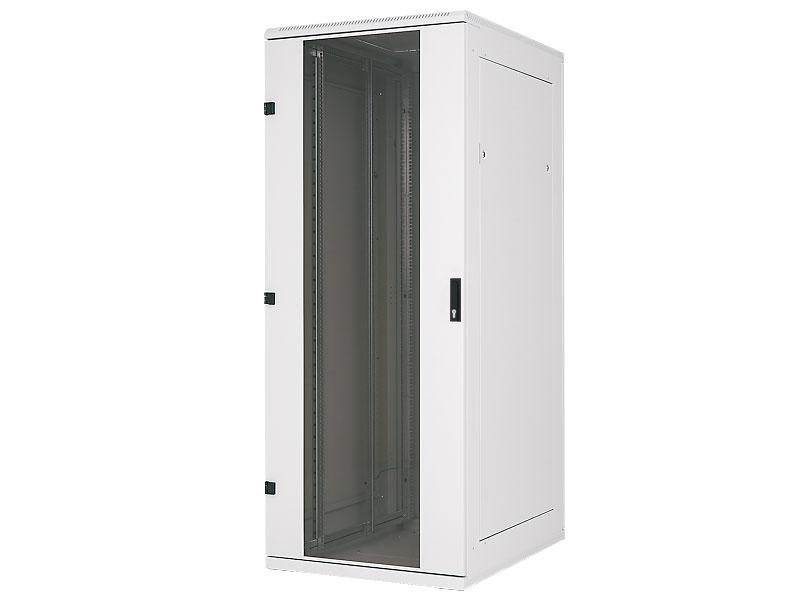

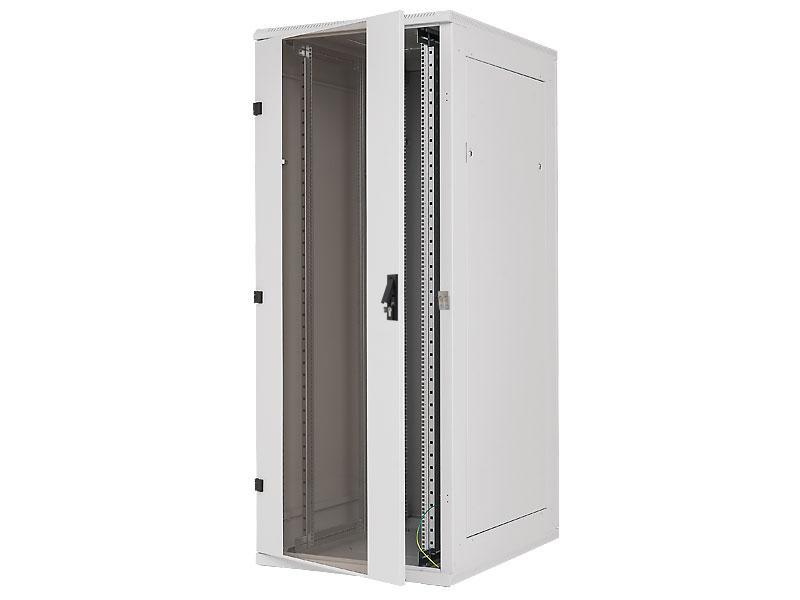

Szkło

Metalowe drzwi z klejonym szkłem są wykonane z hartowanego szkła bezpiecznego o grubości 4 mm, które jest odporne na typowe uderzenia. Po stłuczeniu tworzy wiele małych fragmentów, podobnie jak szkło samochodowe. Ze względów bezpieczeństwa zalecamy zamknięcie drzwi po zainstalowaniu sprzętu w szafce, aby zapobiec kolizji z innymi przedmiotami. Użyte szkło jest testowane w certyfikowanym laboratorium badawczym i spełnia wymagania normy ČSN EN 12150-1+A: Szkło w budownictwie – Szkło bezpieczne hartowane termicznie sodowo-wapniowo-krzemianowe. Testowane szkło spełnia normę dotyczącą rozpadania się szkła po stłuczeniu, certyfikat zgodności CQ-24- 2023, protokół badawczy IKATES 58A-2024.

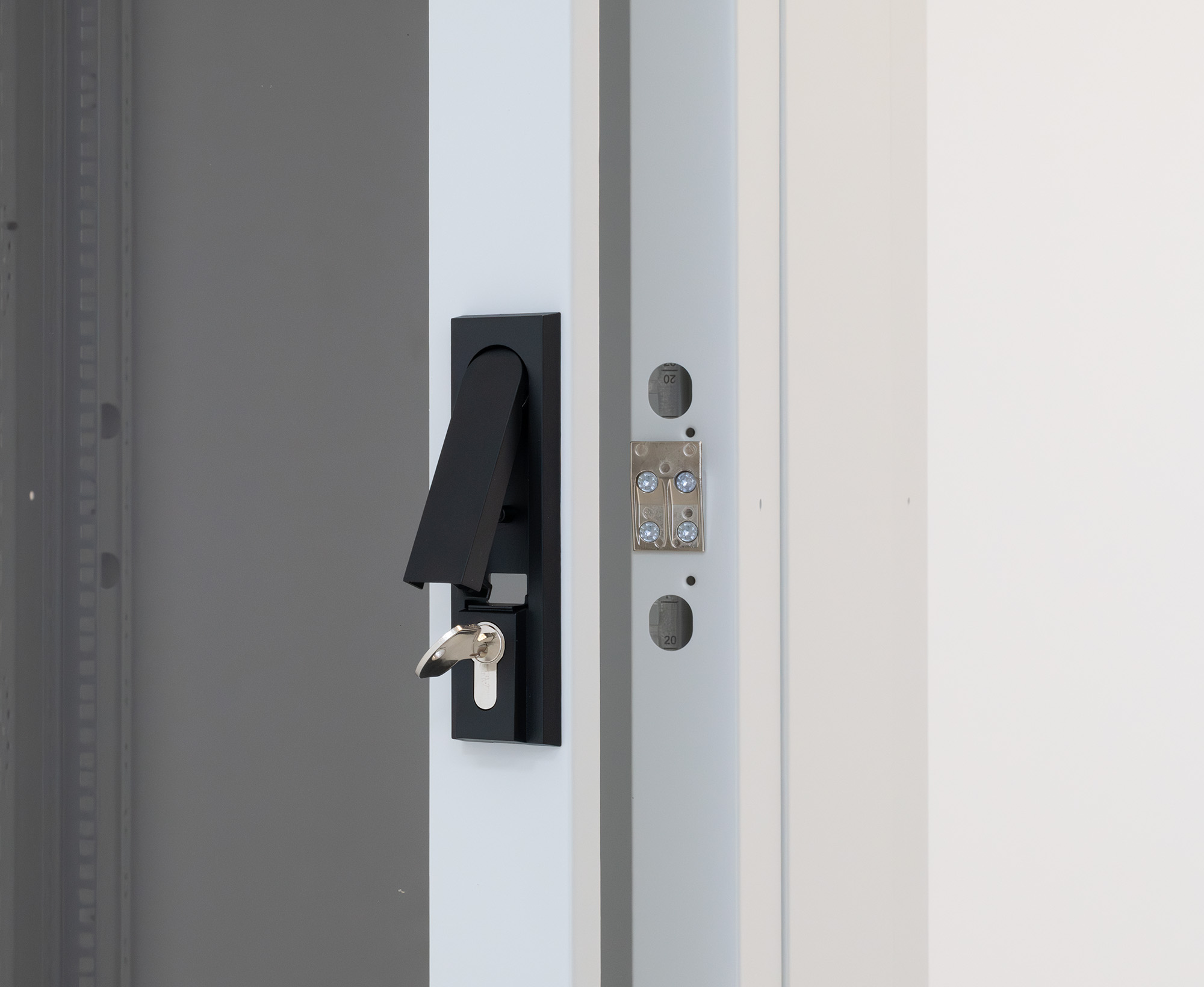

Uchwyty Tritón

Produkujemy własne uchwyty do szafek wolnostojących. Po wymianie modułu z tworzywa sztucznego (nie wchodzi w skład zestawu) można zamontować półcylindryczną wkładkę zamka. Patent: PUV 2013-27443

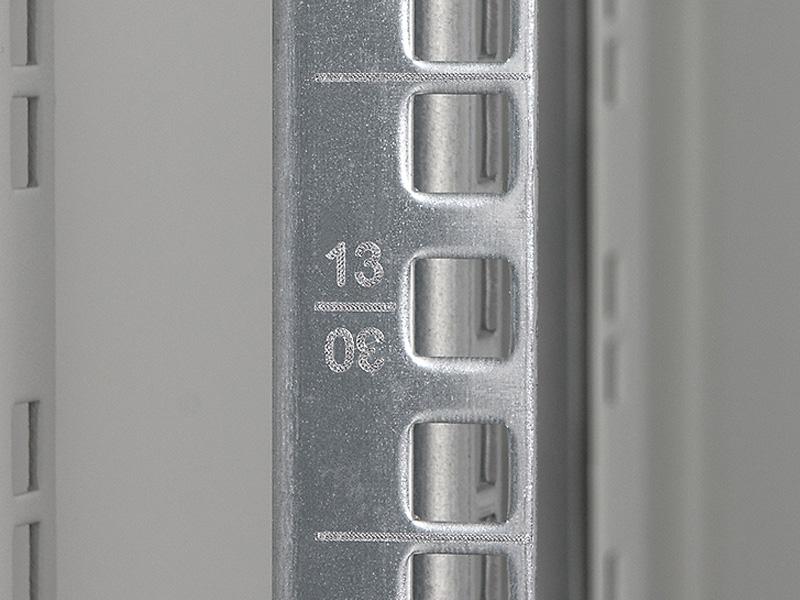

Regulowane szyny pionowe

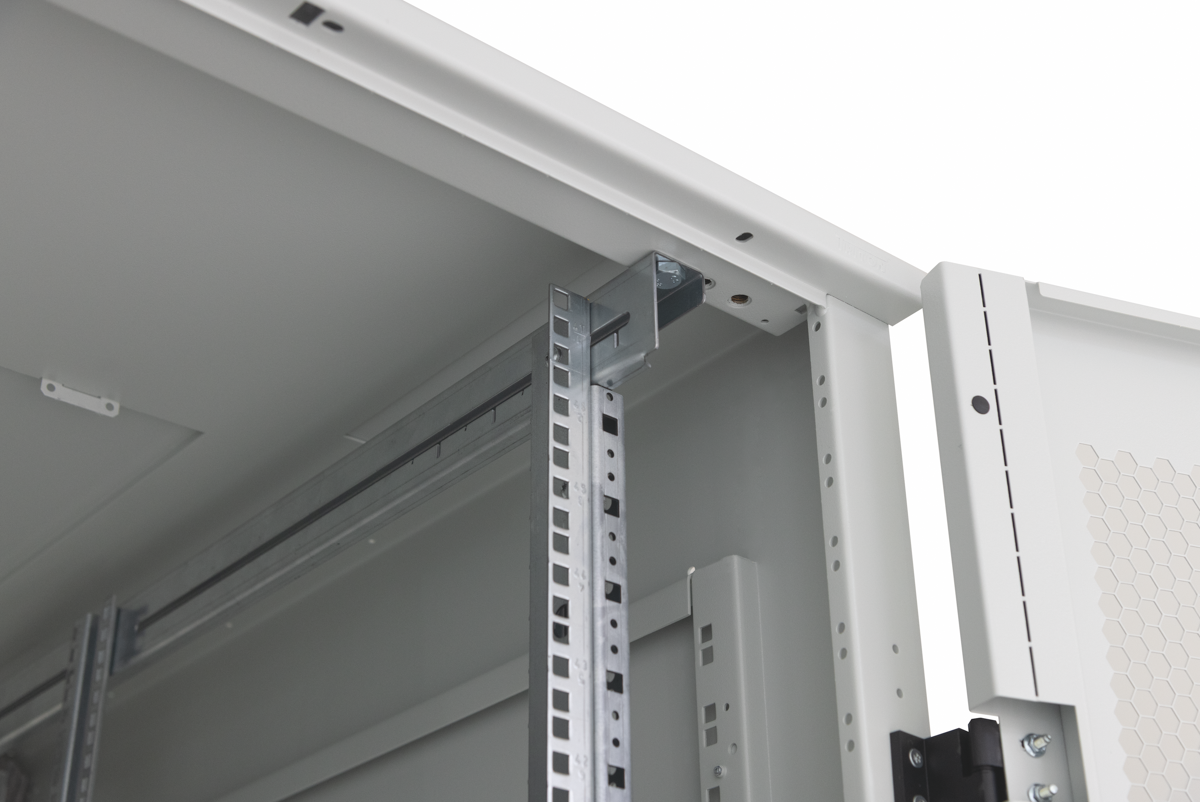

Pionowe szyny 19” można dowolnie regulować na całej głębokości szafy. Ułatwia to montaż urządzenia i konfigurację kabli.

Zdejmowane panele boczne i tylna pokrywa

RDA to szafka z przyspawaną ramą, zdejmowanymi panelami bocznymi i tylną pokrywą. Panele są mocowane do ramy za pomocą zamków, standardowo za pomocą jednego klucza (wersje A1 i A5). Wersje A3 i A7 mają panele zabezpieczone wpuszczanymi śrubami bezpieczeństwa.

Drzwi do jednostek wentylacyjnych

W przypadku tego typu szafy można zamówić specjalne metalowe drzwi przystosowane do montażu jednostek wentylacyjnych RAx-CH-X0x-X3. Więcej informacji można znaleźć w sekcji Aktywne chłodzenie.

Panele zaślepiające typu break-out

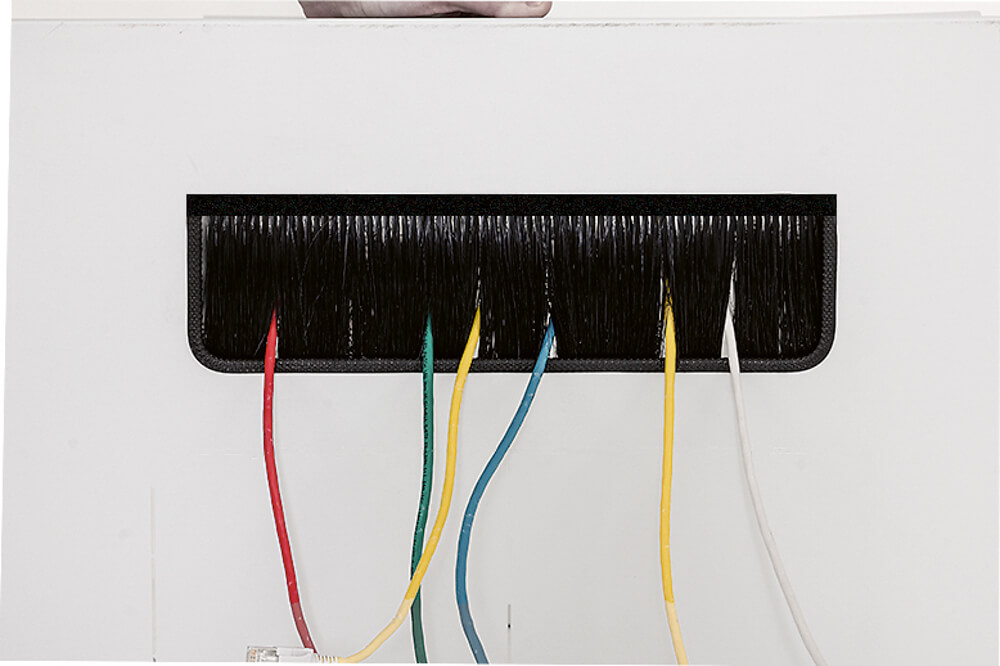

Wejścia kablowe szafy są pokryte pokrywami wyłamanymi (wersja A1 i A5). W przypadku wersji A3 i A7 pokrywy są przykręcane. Kable w otworze można uszczelnić przed wnikaniem kurzu za pomocą szczotki. Aby chronić kable przed uszkodzeniem, stosuje się krawędź z frędzlami (obie dostarczane wraz z szafą).

Otwór na wentylator

Duży otwór pokryty panelem zaślepiającym typu breakout umożliwia montaż i demontaż wentylatora Triton z zewnątrz obudowy bez konieczności użycia śrub.

Kółka, nóżki poziomujące, podstawa

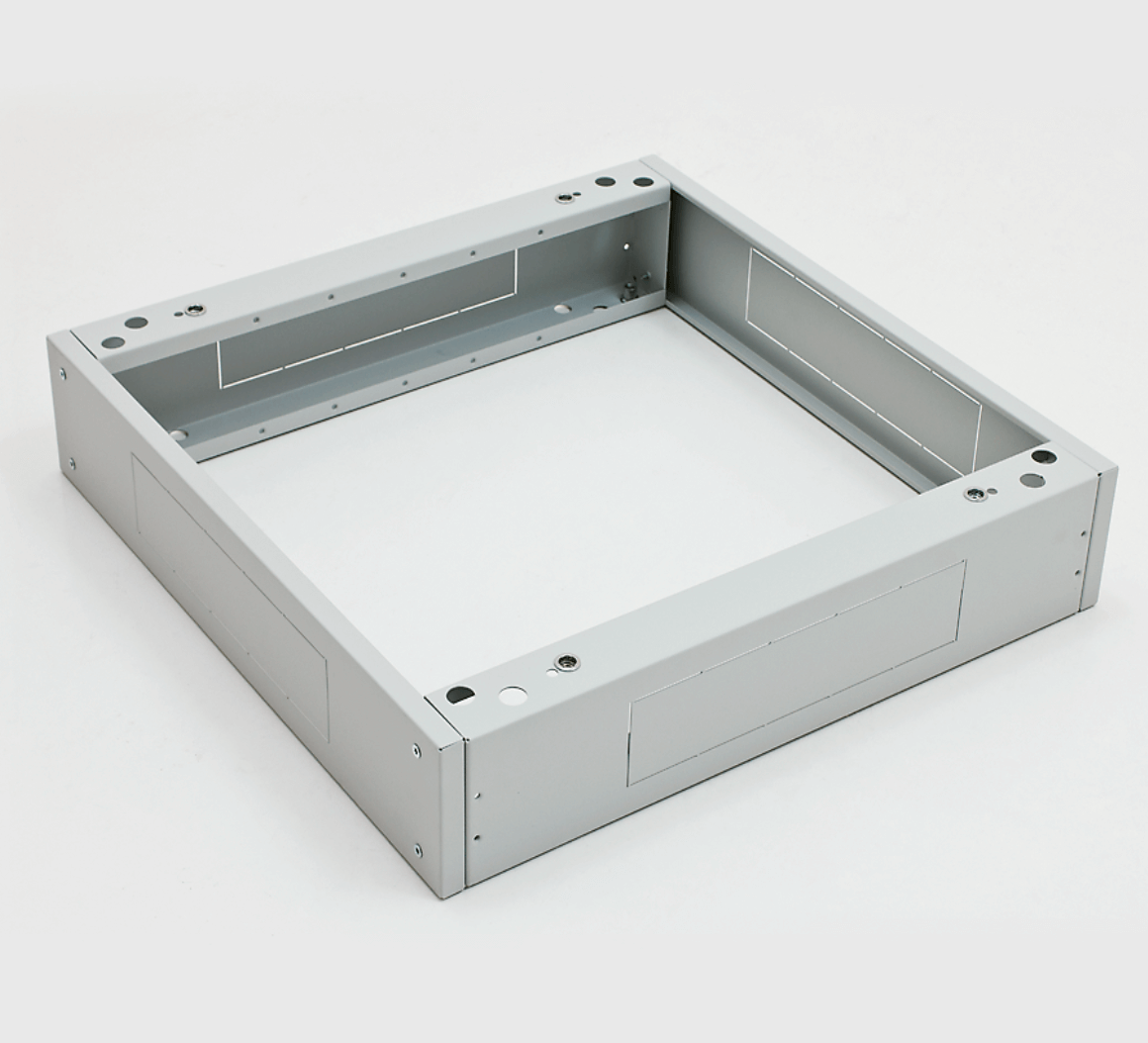

Szafkę można ustawić na nóżkach poziomujących (w zestawie) lub, za pomocą opcjonalnego wyposażenia, na podstawie, kółkach lub kółkach o dużej nośności z ramą wzmacniającą.

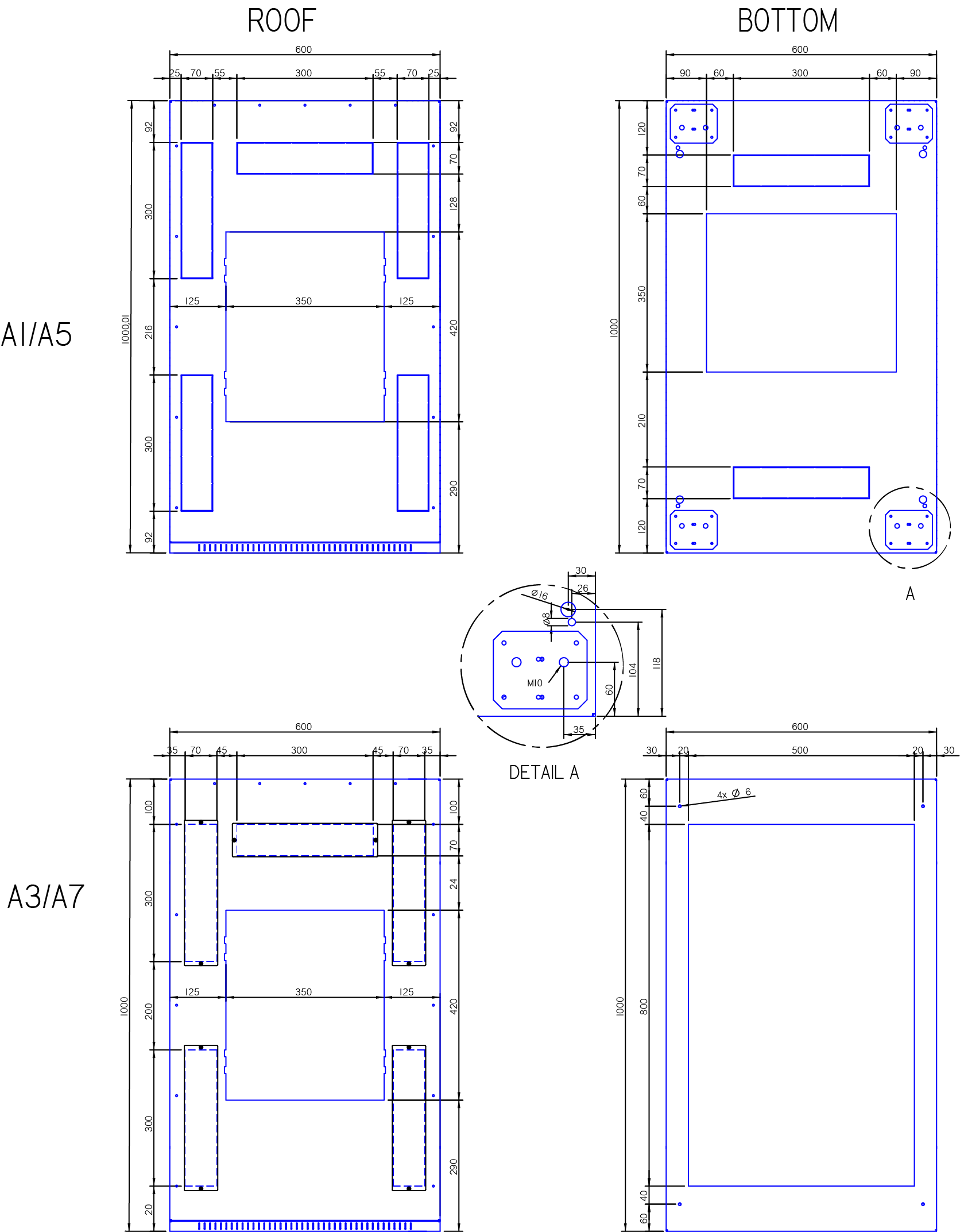

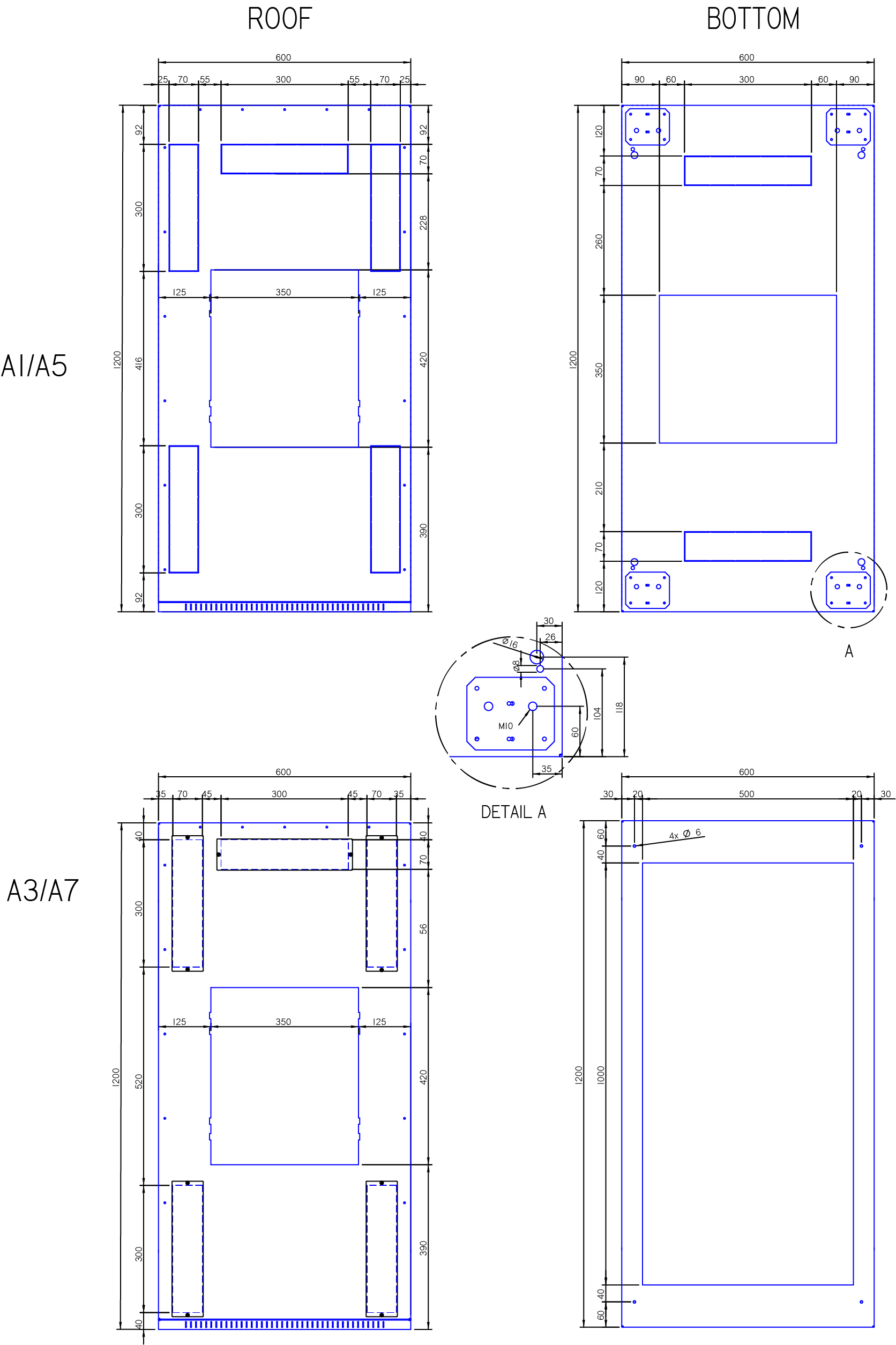

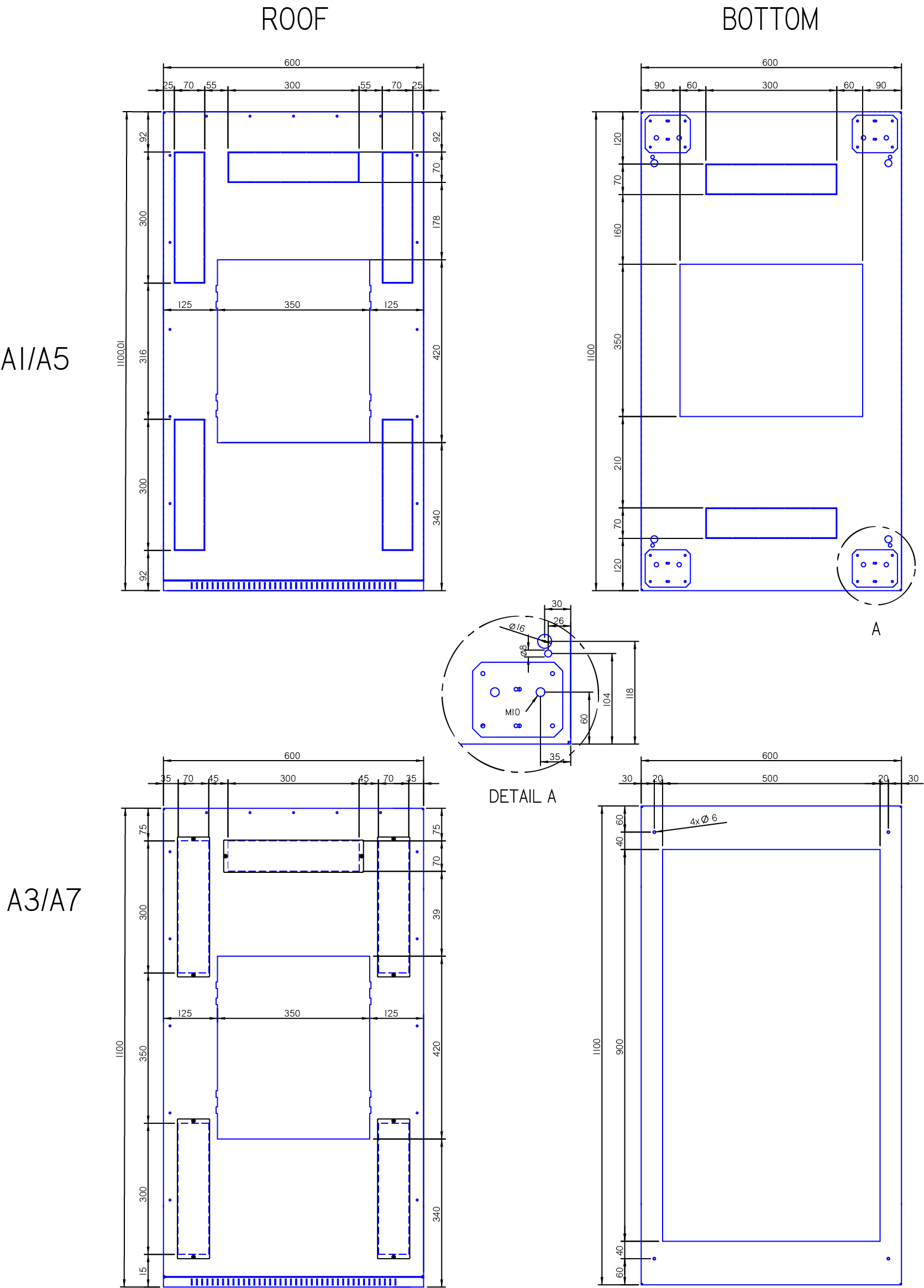

Tył szafy

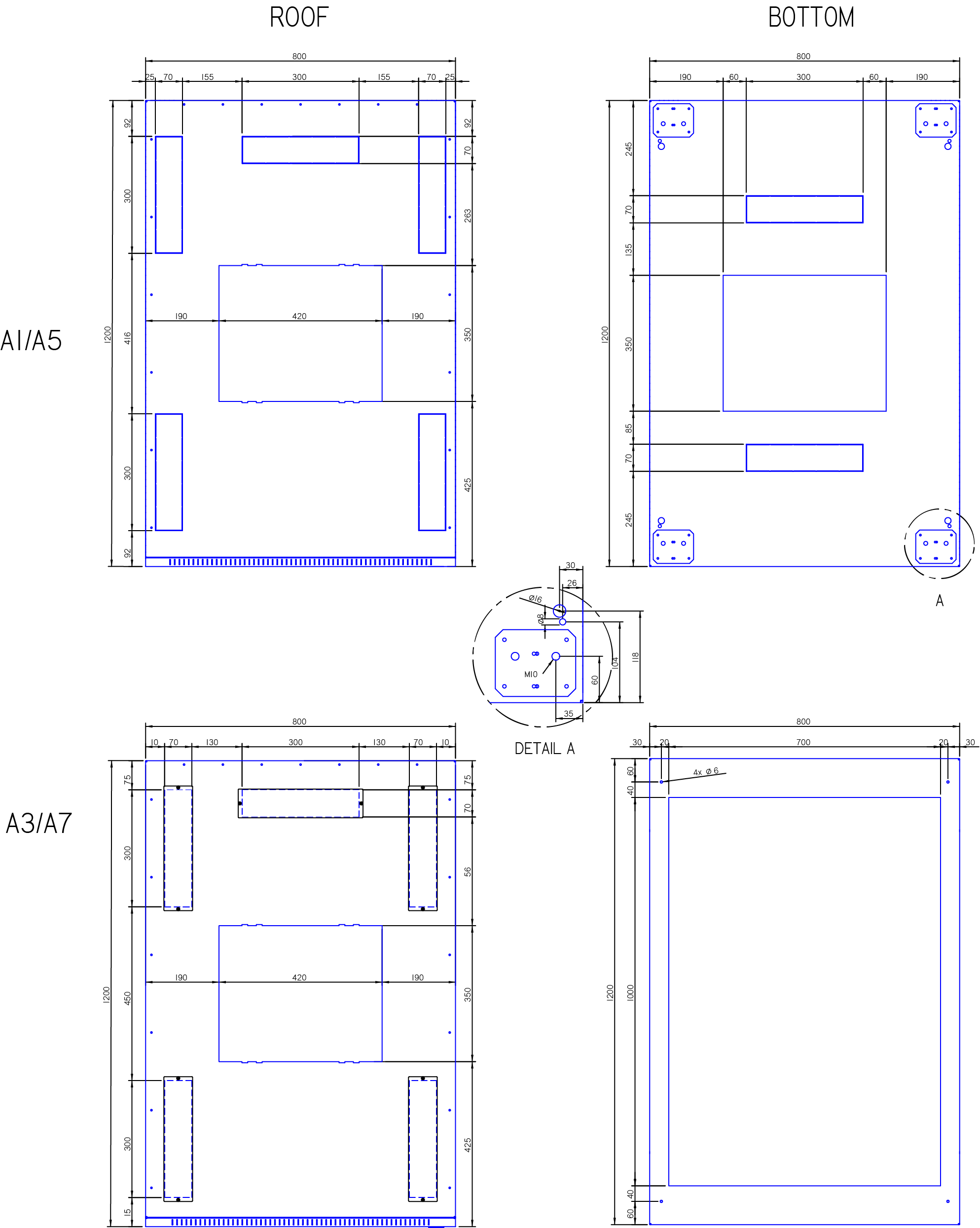

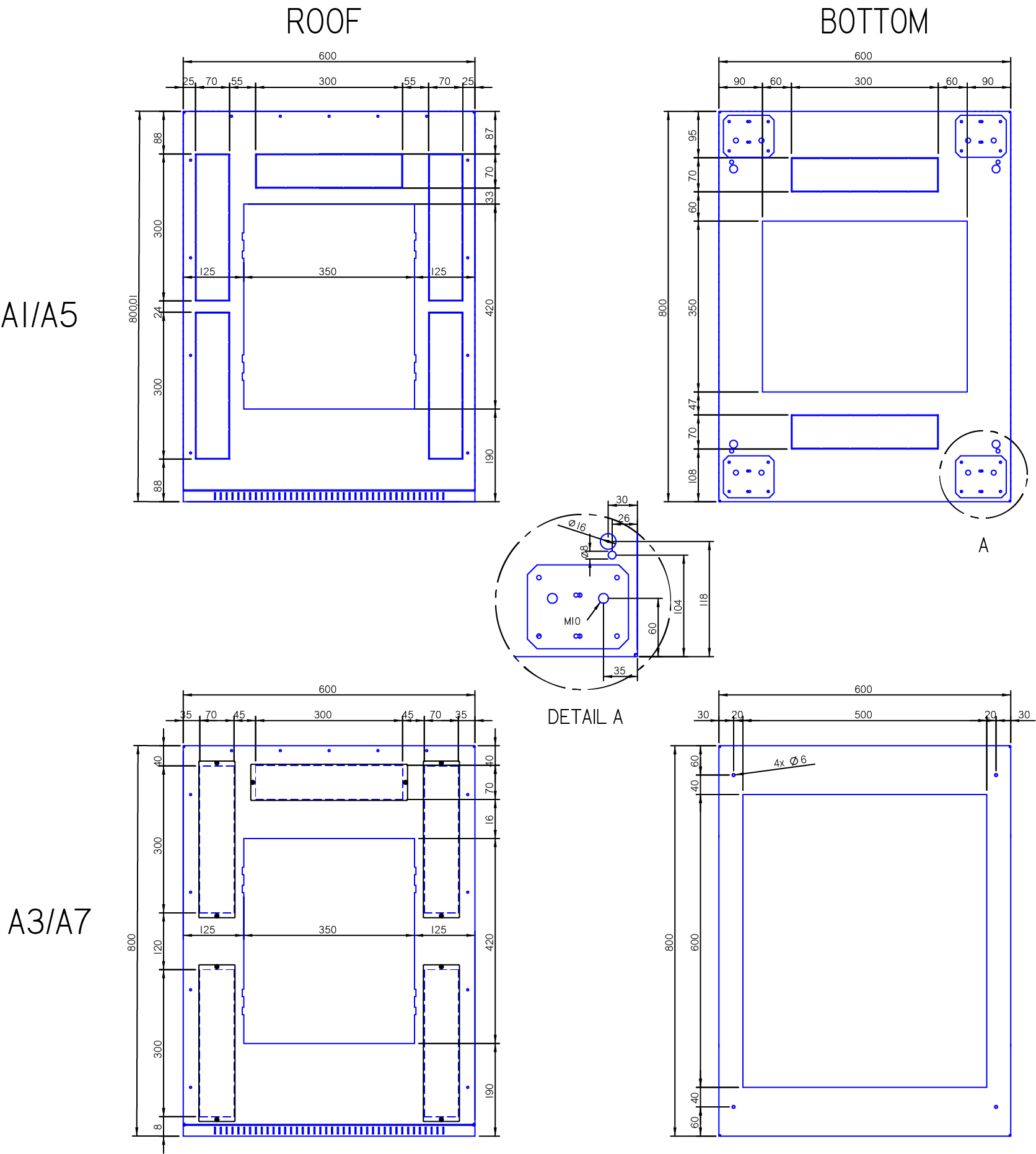

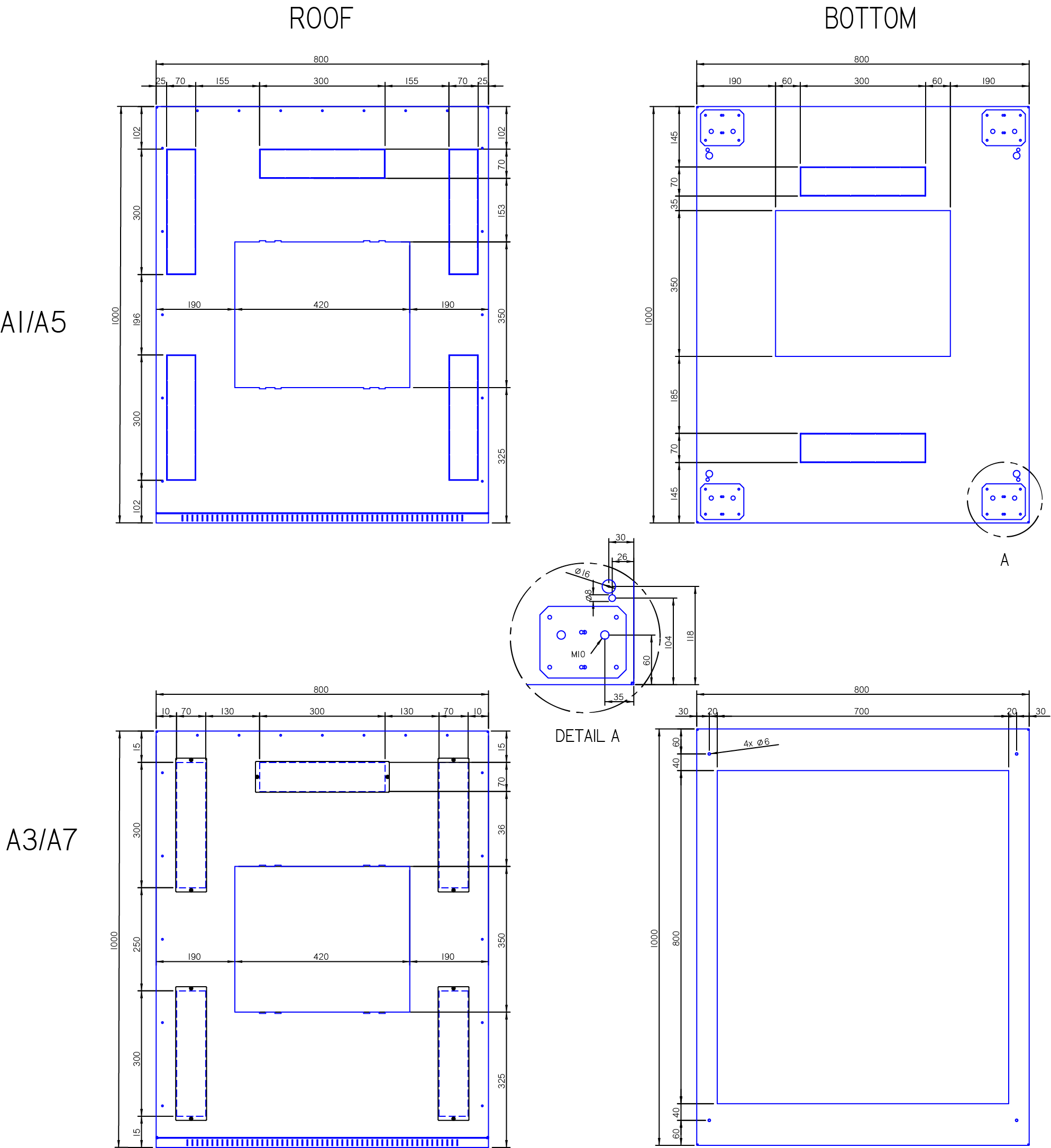

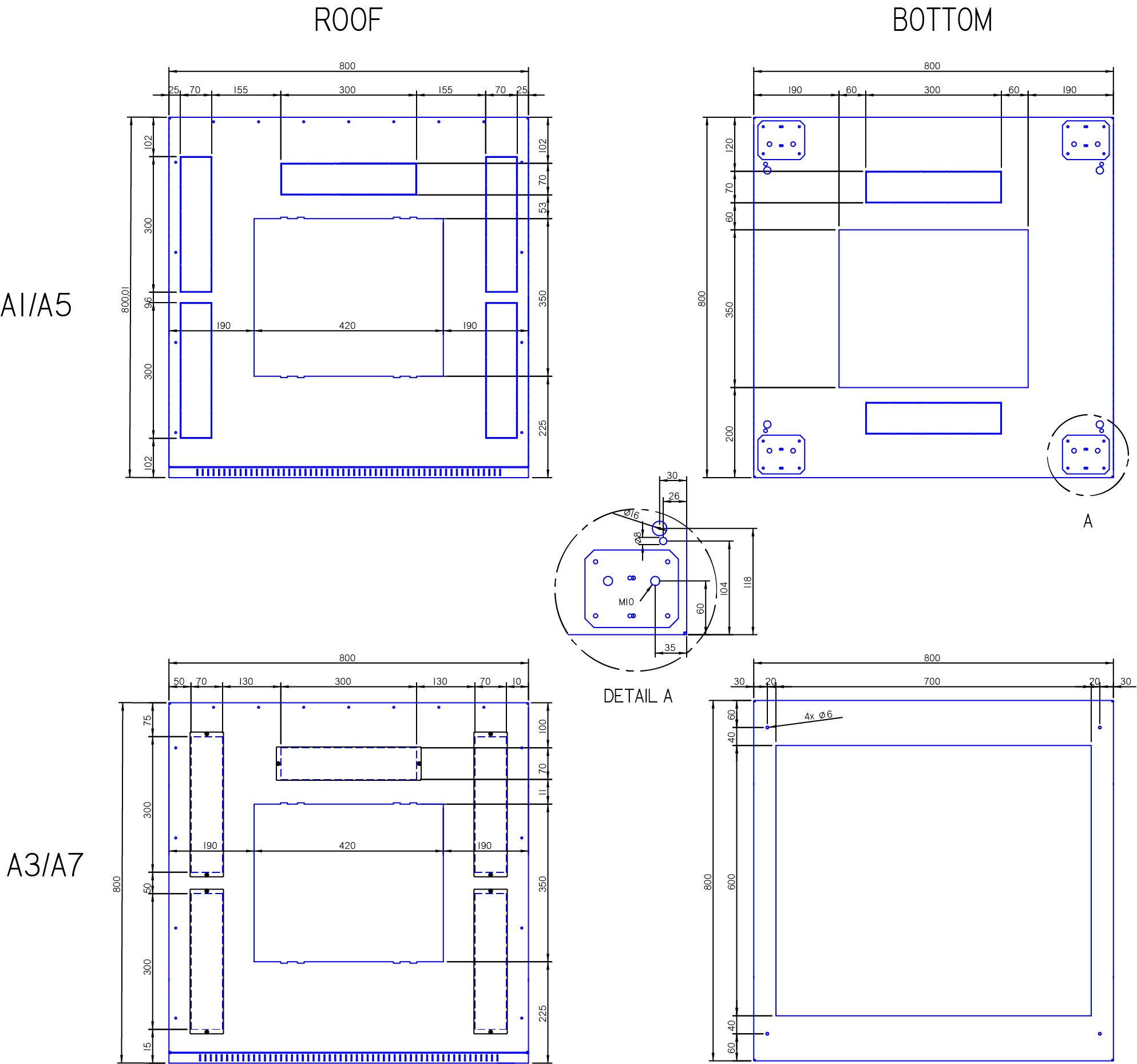

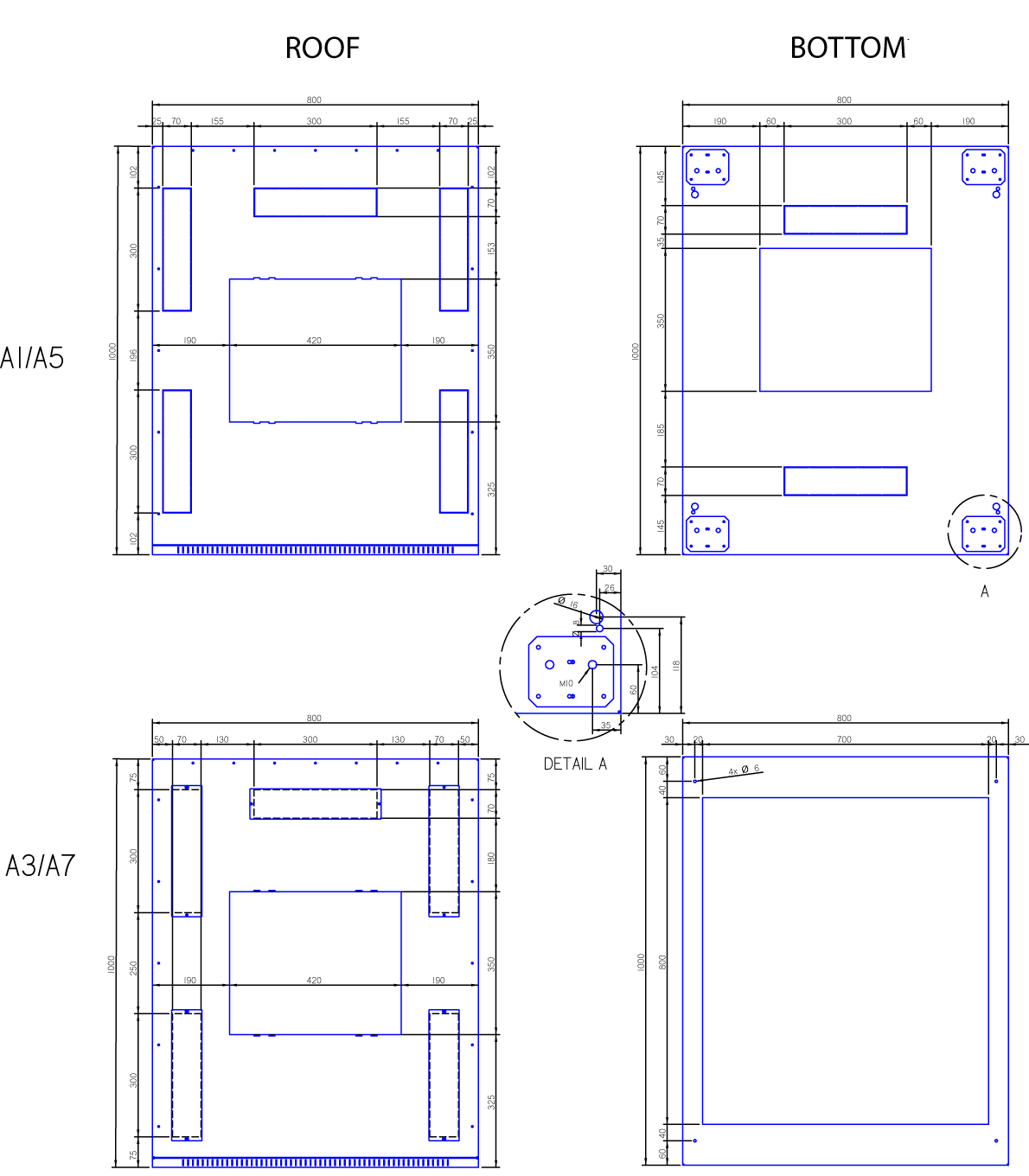

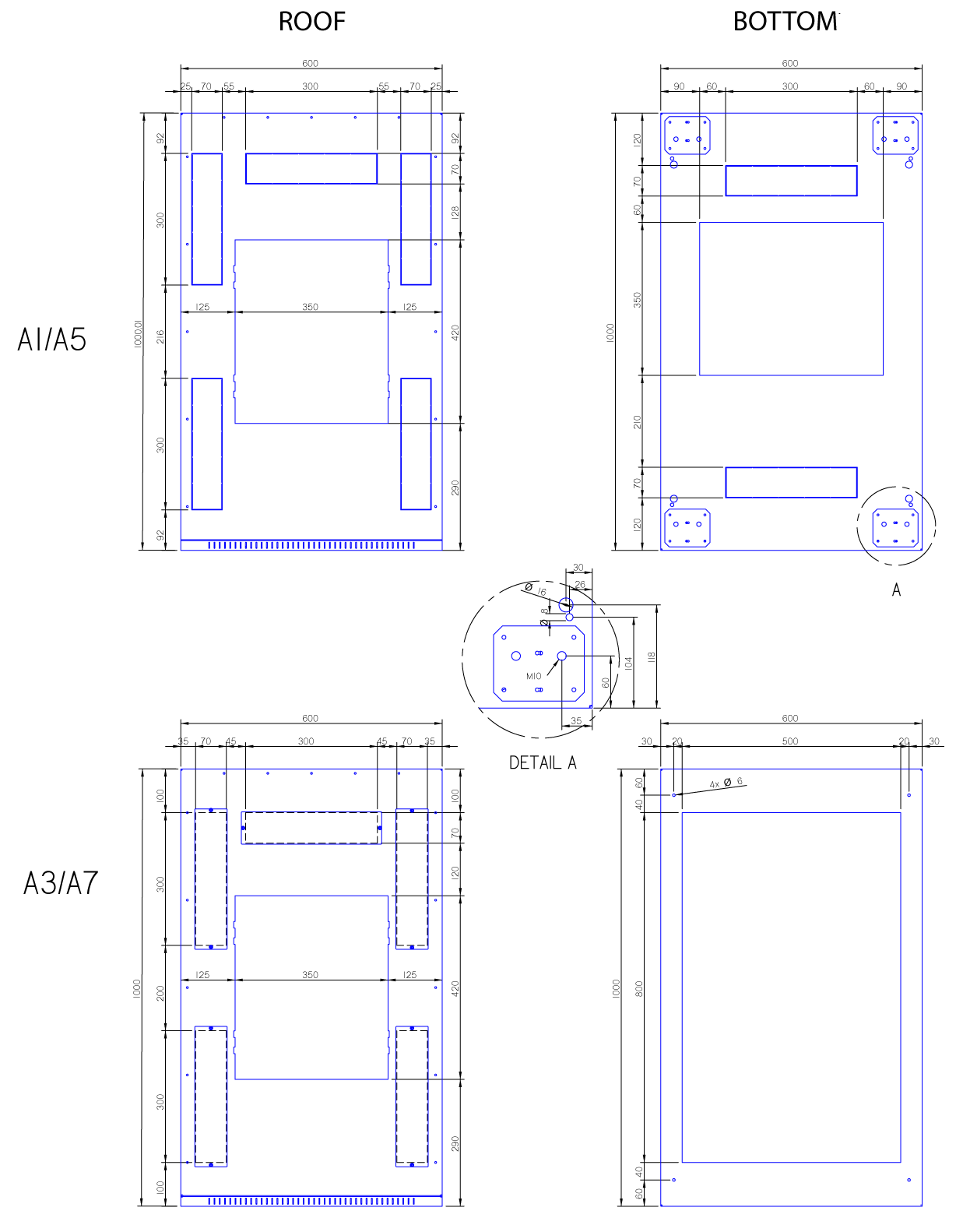

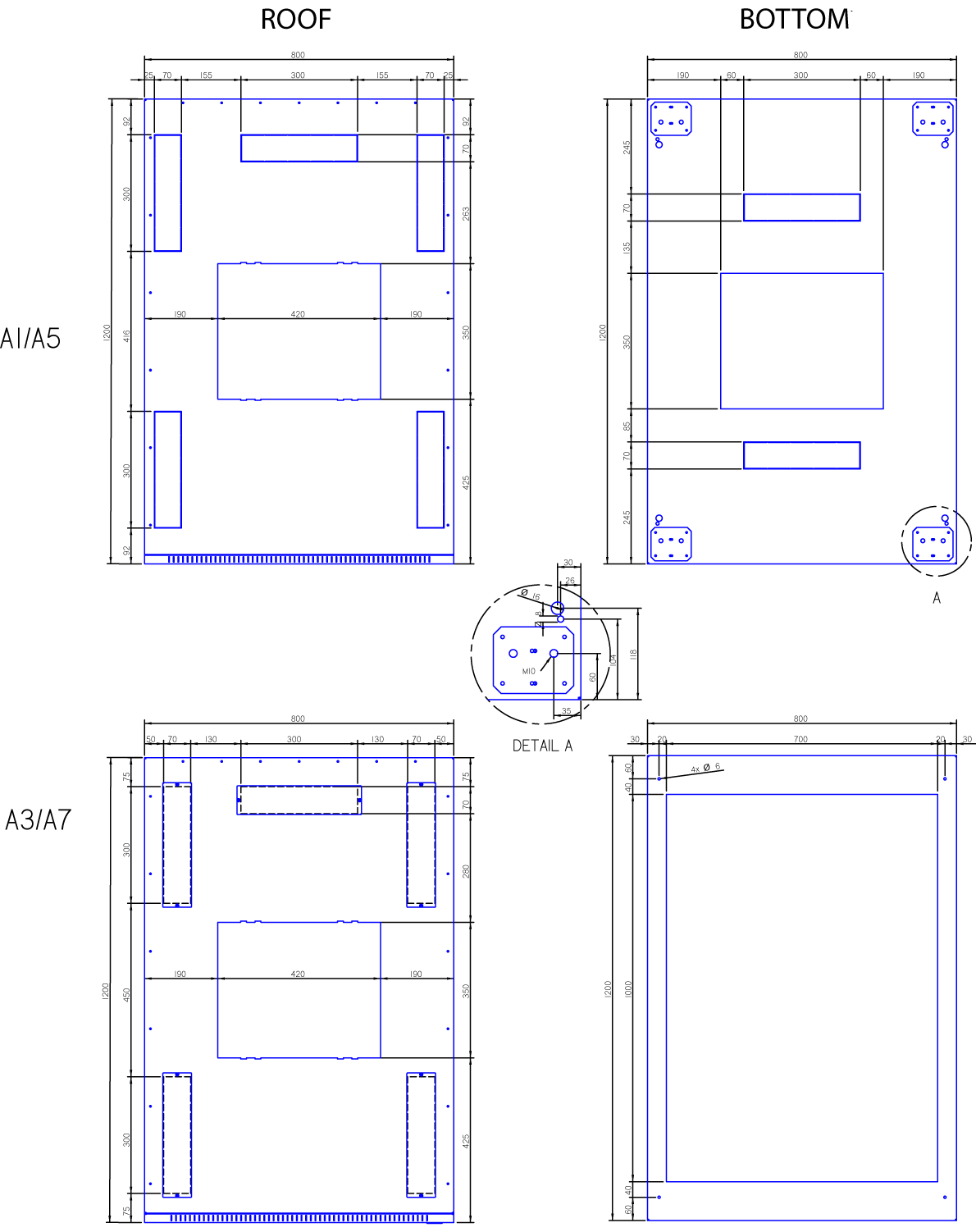

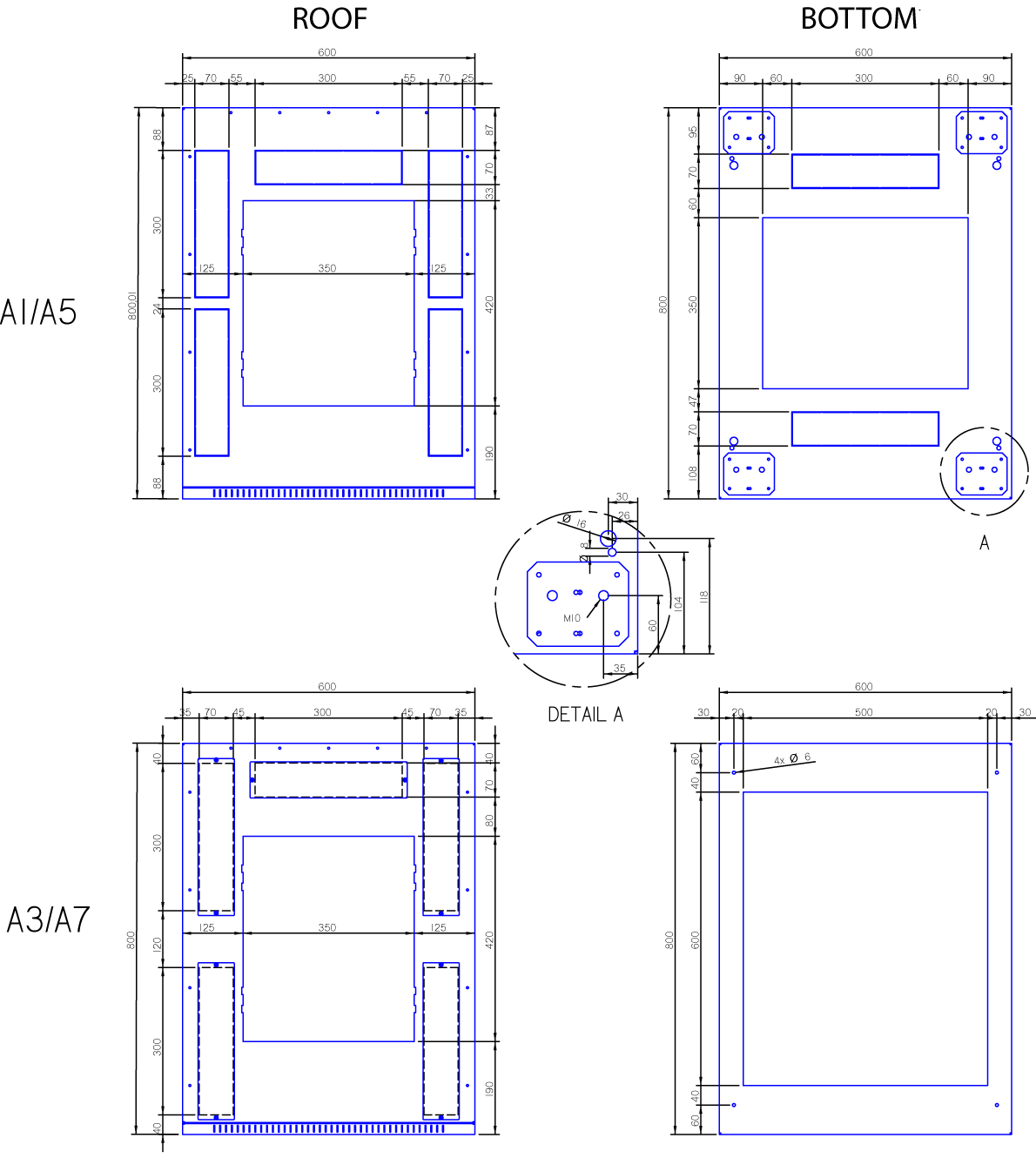

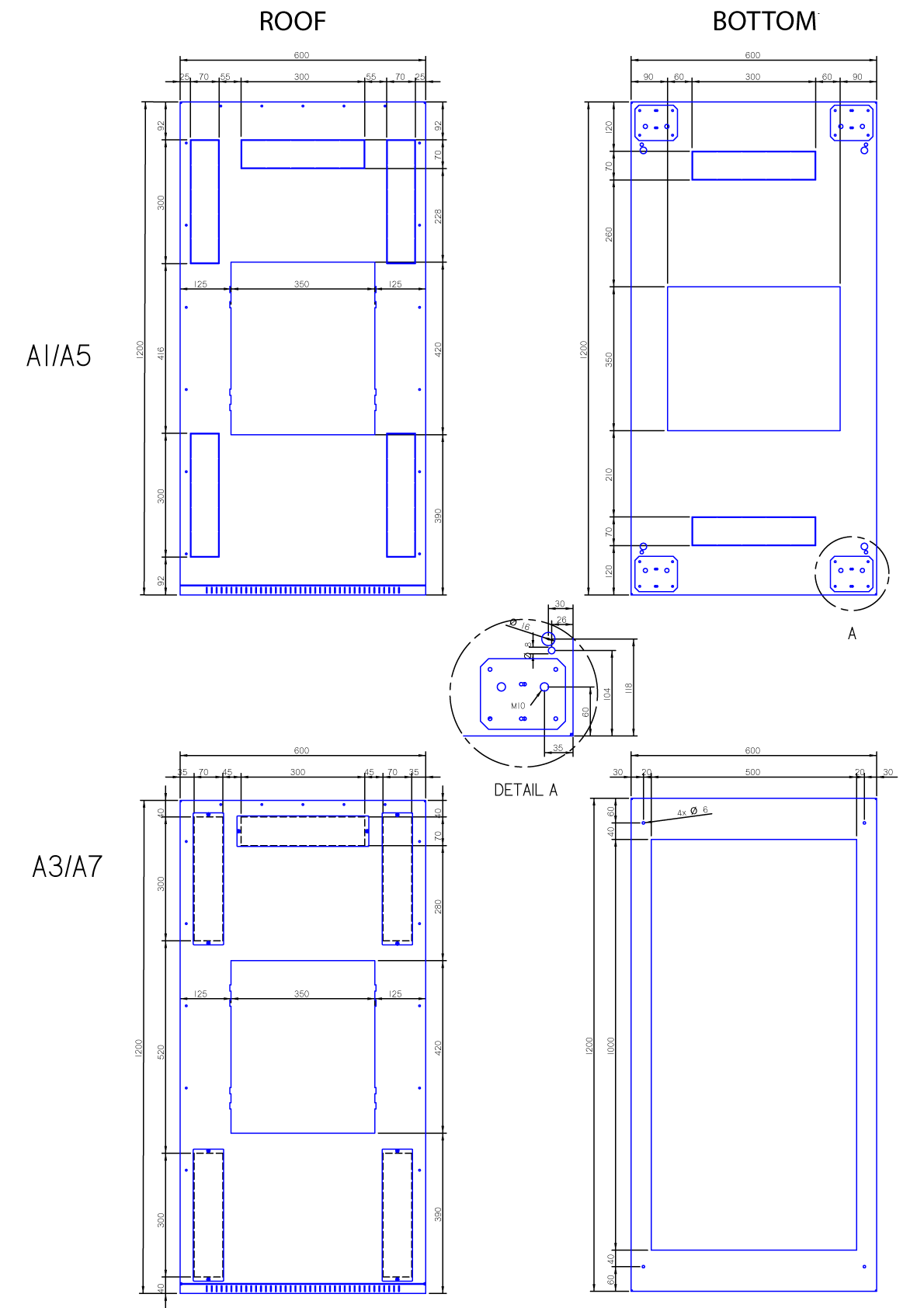

Na tylnej ścianie szafy znajdują się dwa wejścia kablowe pokryte panelami rozdzielczymi. Jedno znajduje się u góry, a drugie u dołu pokrywy. Pozostałe wejścia kablowe znajdują się na suficie i w podstawie szafy.

Perforacja szkieletu

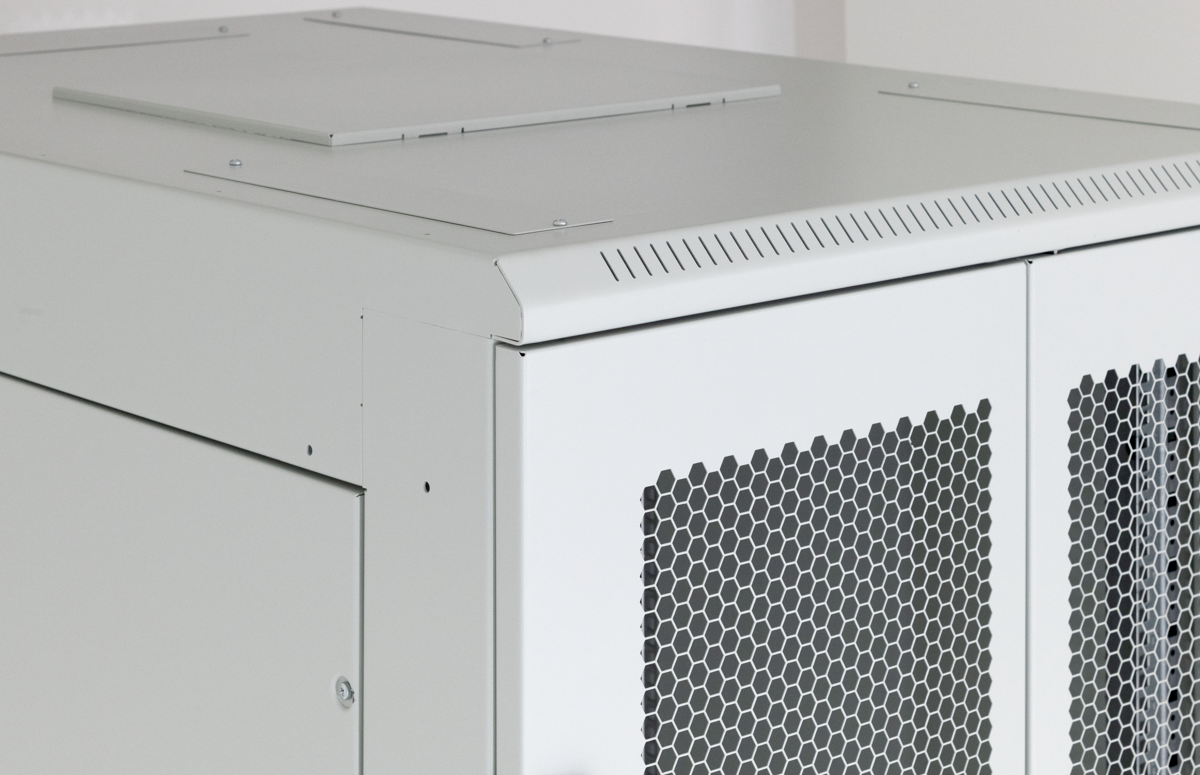

Szafy RDA mają perforowaną konstrukcję szkieletową, która zapewnia dostęp powietrza chłodzącego do zainstalowanego sprzętu. Chłodzenie można wspomóc poprzez zainstalowanie wentylatorów.

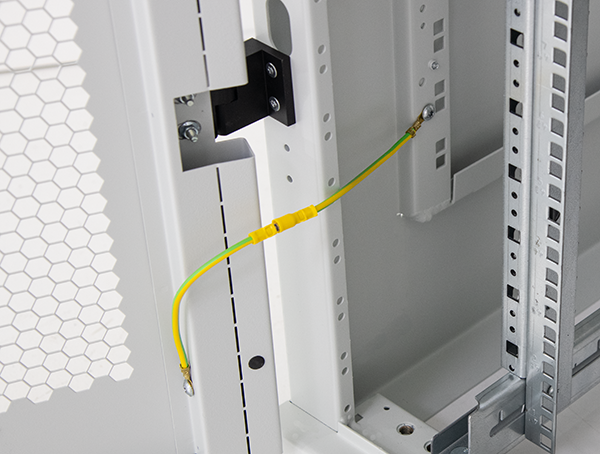

Łączenie

Wszystkie elementy zdejmowane są łączone zgodnie z wymaganiami odpowiedniej normy.

Elastyczna rama

 (dotyczy szaf o szerokości 800 mm) System umożliwia montaż szyn przesuwnych w rozstawach 19”, 21” i 23”. Inną opcją jest przesunięcie pionowego rozstawu szyn 19” w jedną stronę, aby uzyskać więcej miejsca po drugiej stronie.

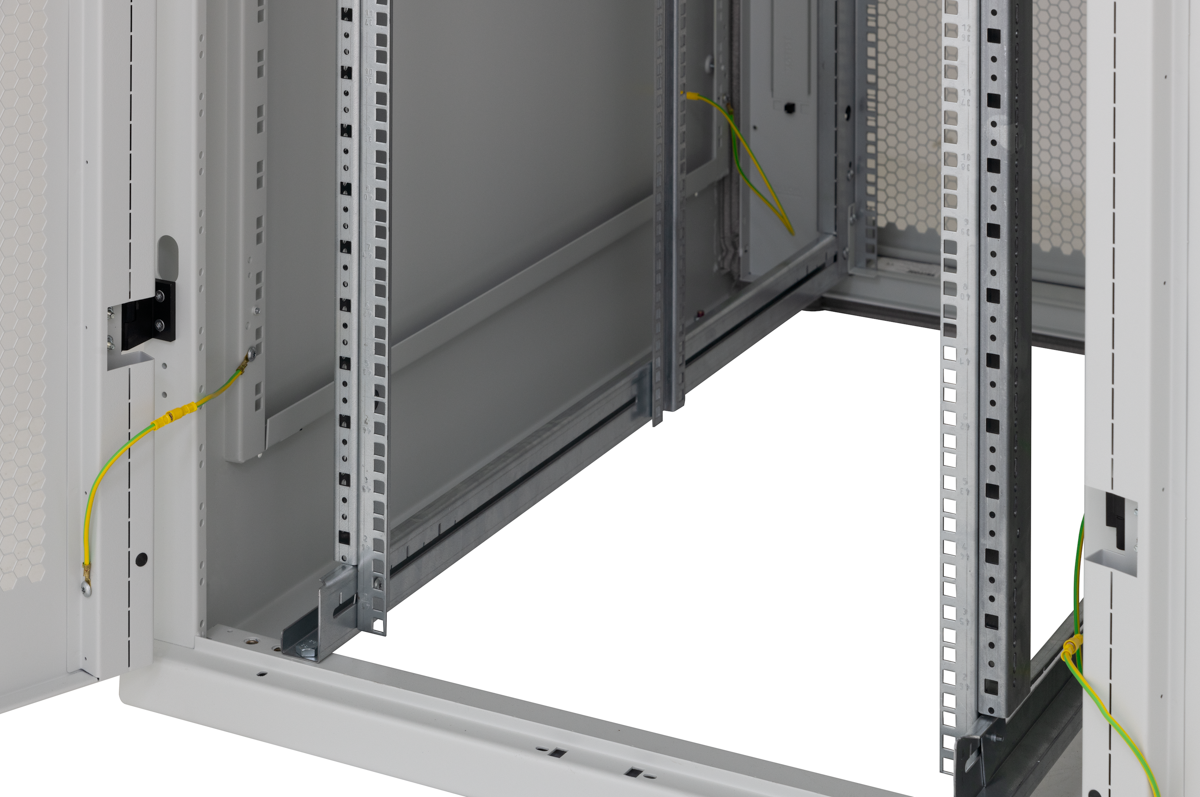

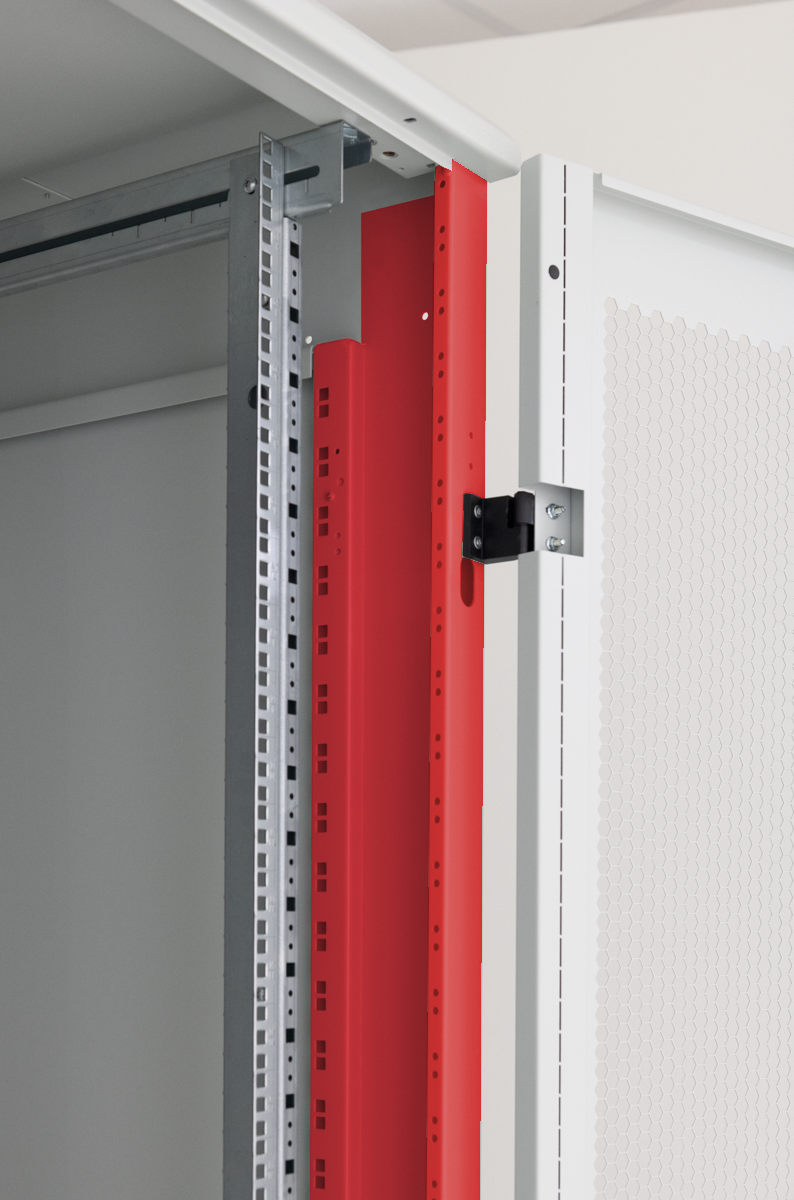

Środkowa para szyn pionowych

W przypadku obudowy o głębokości powyżej 800 mm w standardzie dostarczana jest trzecia para szyn pionowych do montażu urządzeń. Dzięki otwartej konstrukcji nie ograniczają one montażu głębszych urządzeń. Krótsze urządzenia można zamontować na środkowej szynie pionowej za pomocą różnych rodzajów wsporników (akcesoria opcjonalne).

Szerokie szyny szkieletowe

Szerokie szyny szkieletowe są przeznaczone do dodatkowego montażu akcesoriów, takich jak jednostki dystrybucji zasilania lub pionowe panele do zarządzania okablowaniem, które nie zajmują miejsca w jednostkach 19” wewnątrz szafy. Dzięki takiej konstrukcji panele dystrybucji zasilania nie ograniczają możliwości stosowania serwerów wysuwanych nawet w szafach o szerokości 600 mm.

Akcesoria w szynach szkieletowych

Szyny szkieletowe mają otwory montażowe na wewnętrznych krawędziach na całej wysokości. Otwory są rozmieszczone w odstępach odpowiadających rozstawowi pionowych szyn i mogą być wykorzystywane do montażu niektórych rodzajów akcesoriów.

Szkieletowe szyny w wersjach A5 i A7

Wersje „A5” i „A7” (na końcu kodu szafy) mają w szkieletowych szynach wejścia kablowe z pokrywami rozdzielającymi, które umożliwiają poprowadzenie przewodów połączeniowych między sąsiednimi szafami.

Akcesoria opcjonalne

RAC-VP-D5x-X1

Poziomy panel do zarządzania okablowaniem. Montaż w szkielecie (szynie) szafy.

RAX-VP-Vxx-X2

Pionowy panel do zarządzania okablowaniem. Montaż w szynie szkieletu szafy.

Jednostki dystrybucji zasilania

Możliwość montażu PDU w szynach szkieletu szafy za pomocą wspornika (akcesorium opcjonalne).

Rama uchylna

Wszystkie RDA o szerokości 800 mm mogą być wyposażone w ramę uchylną o nośności 150 kg. Maksymalna dostępna głębokość sprzętu 19” wynosi 330 mm.

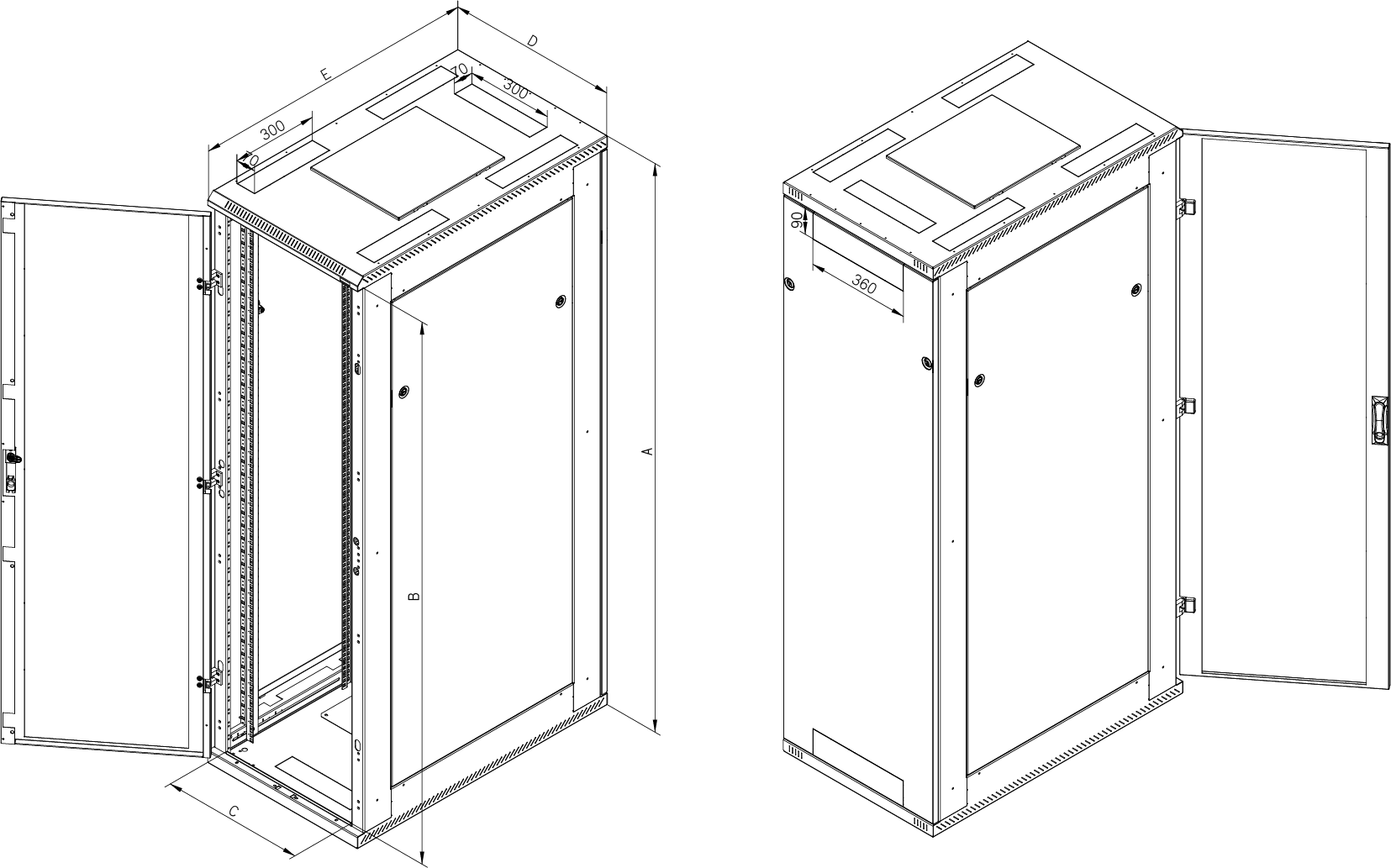

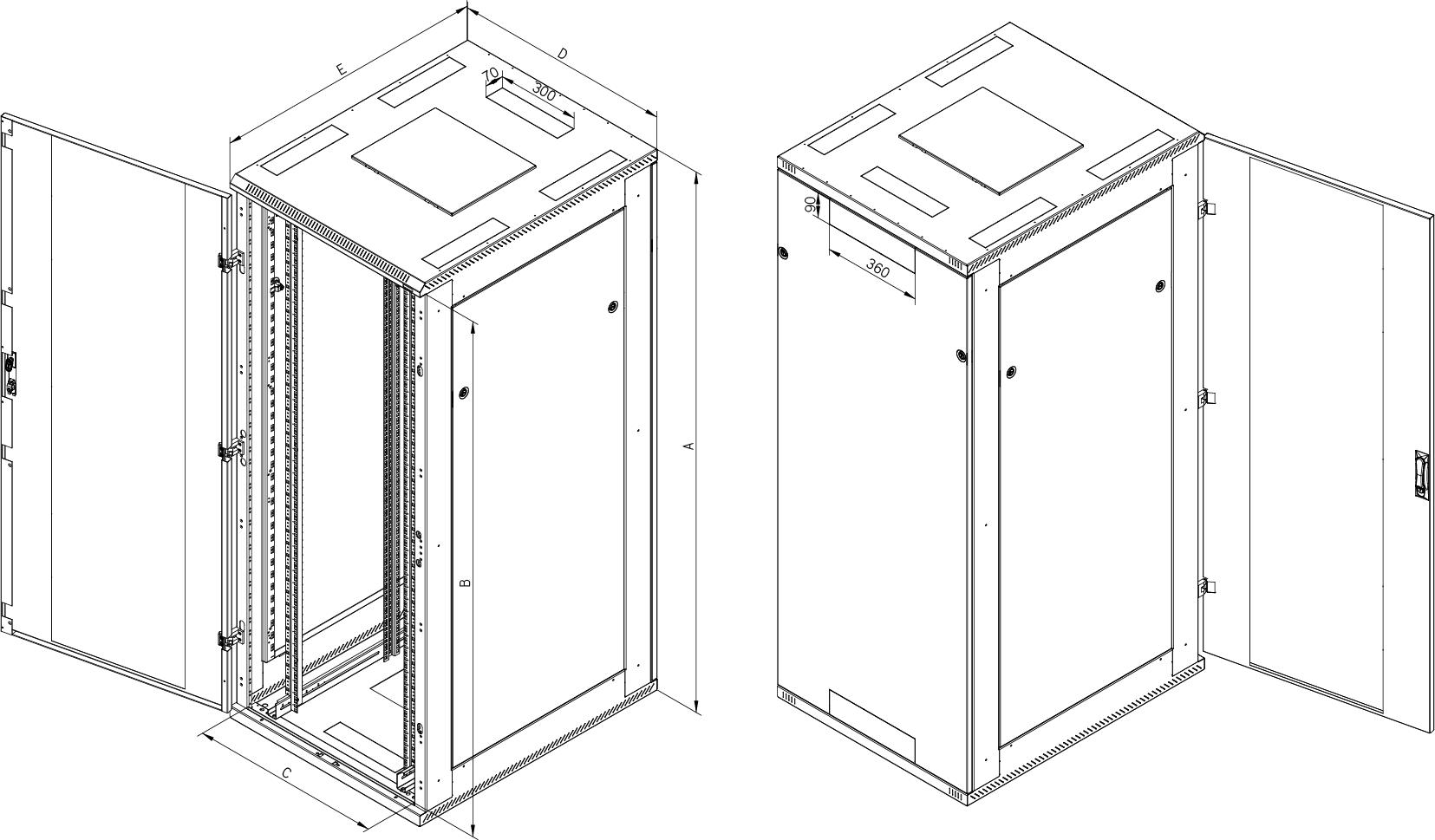

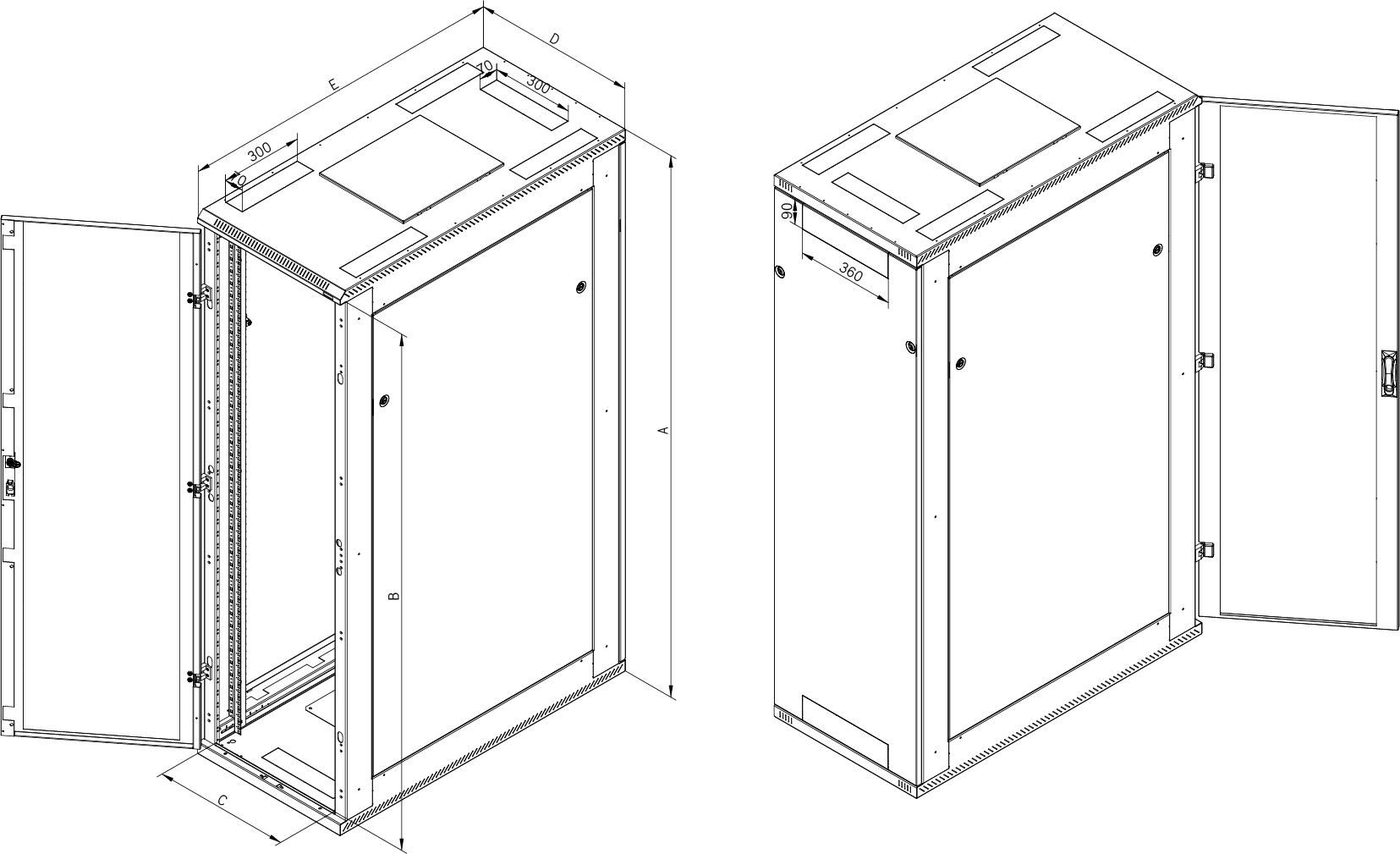

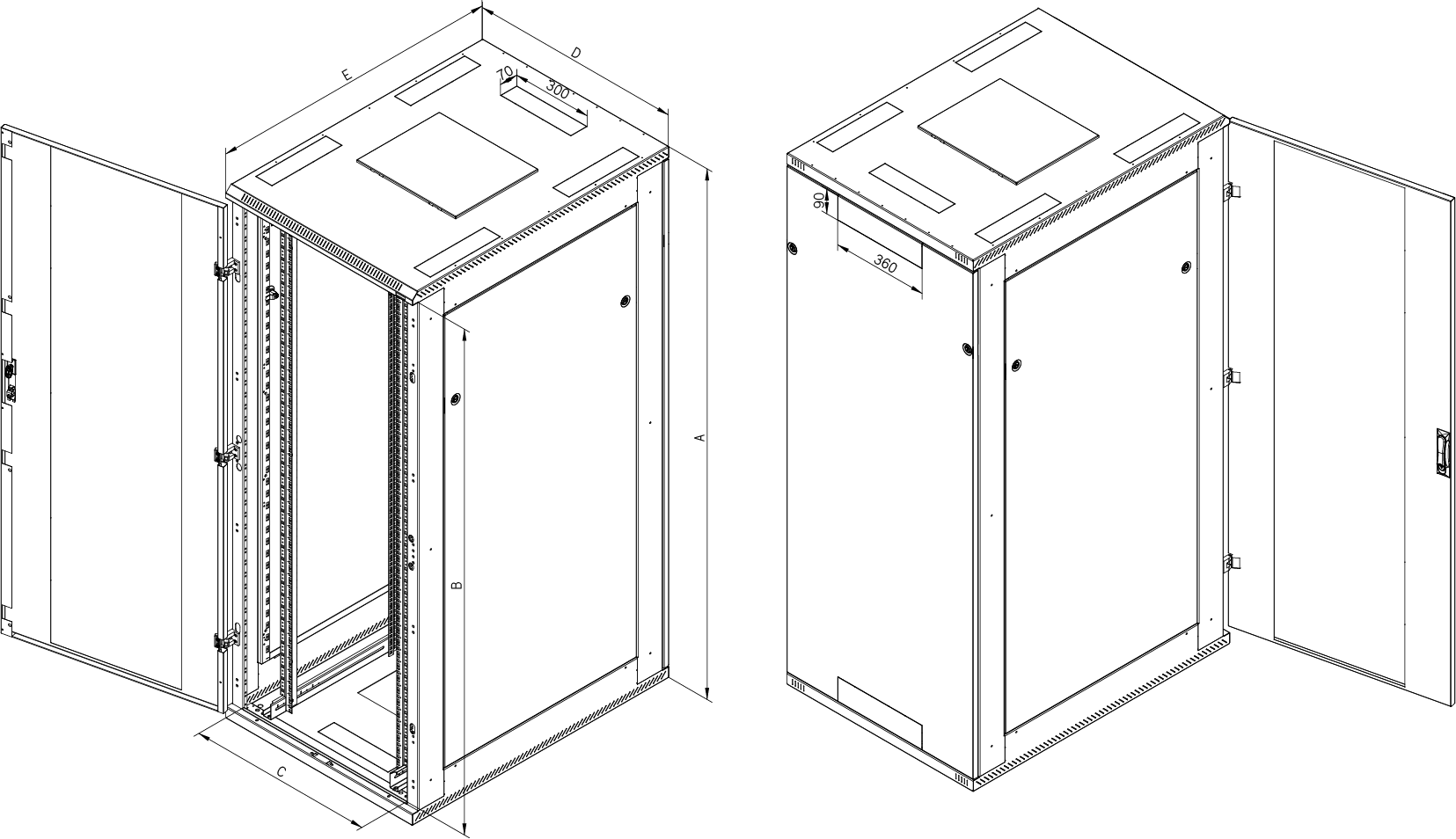

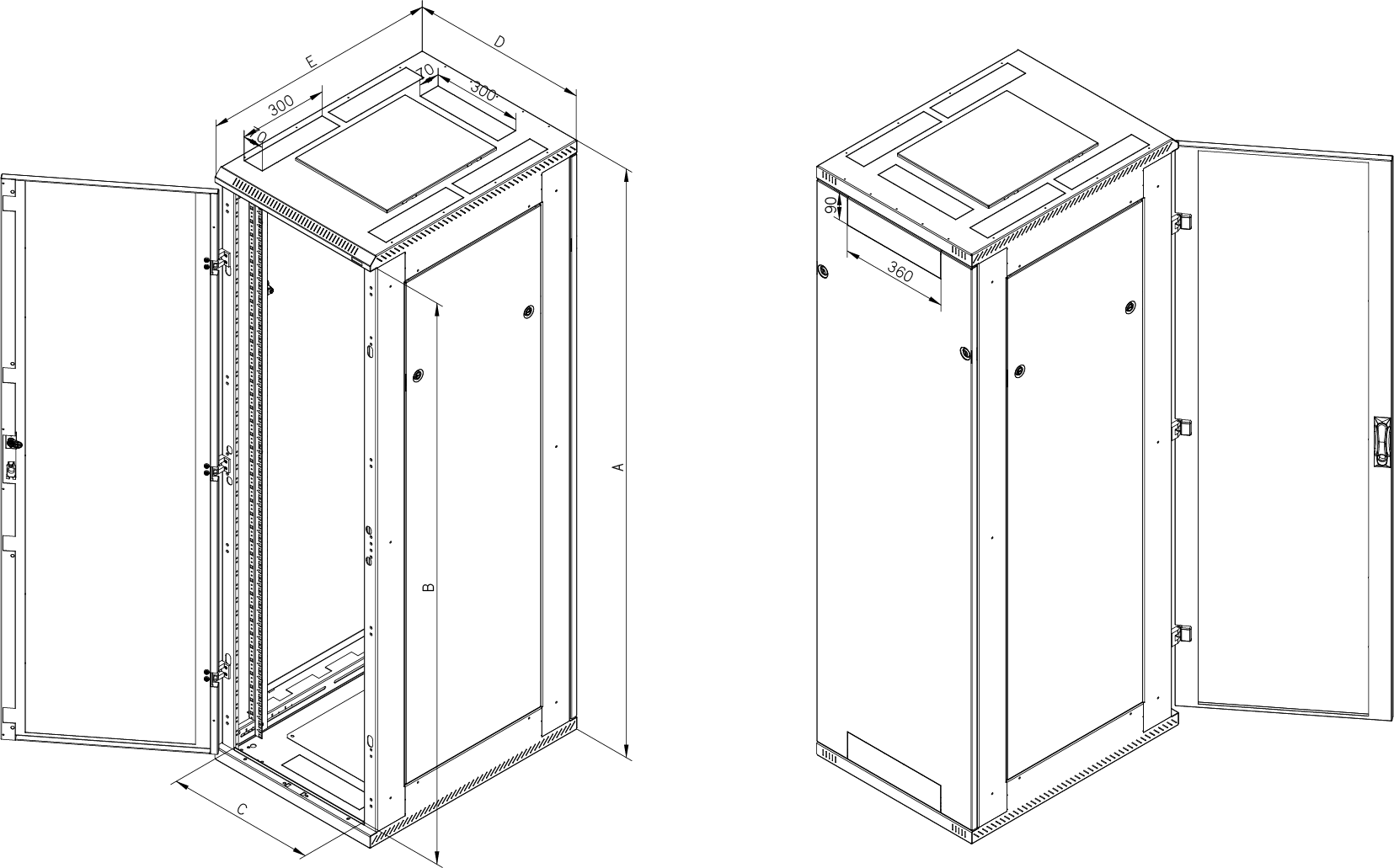

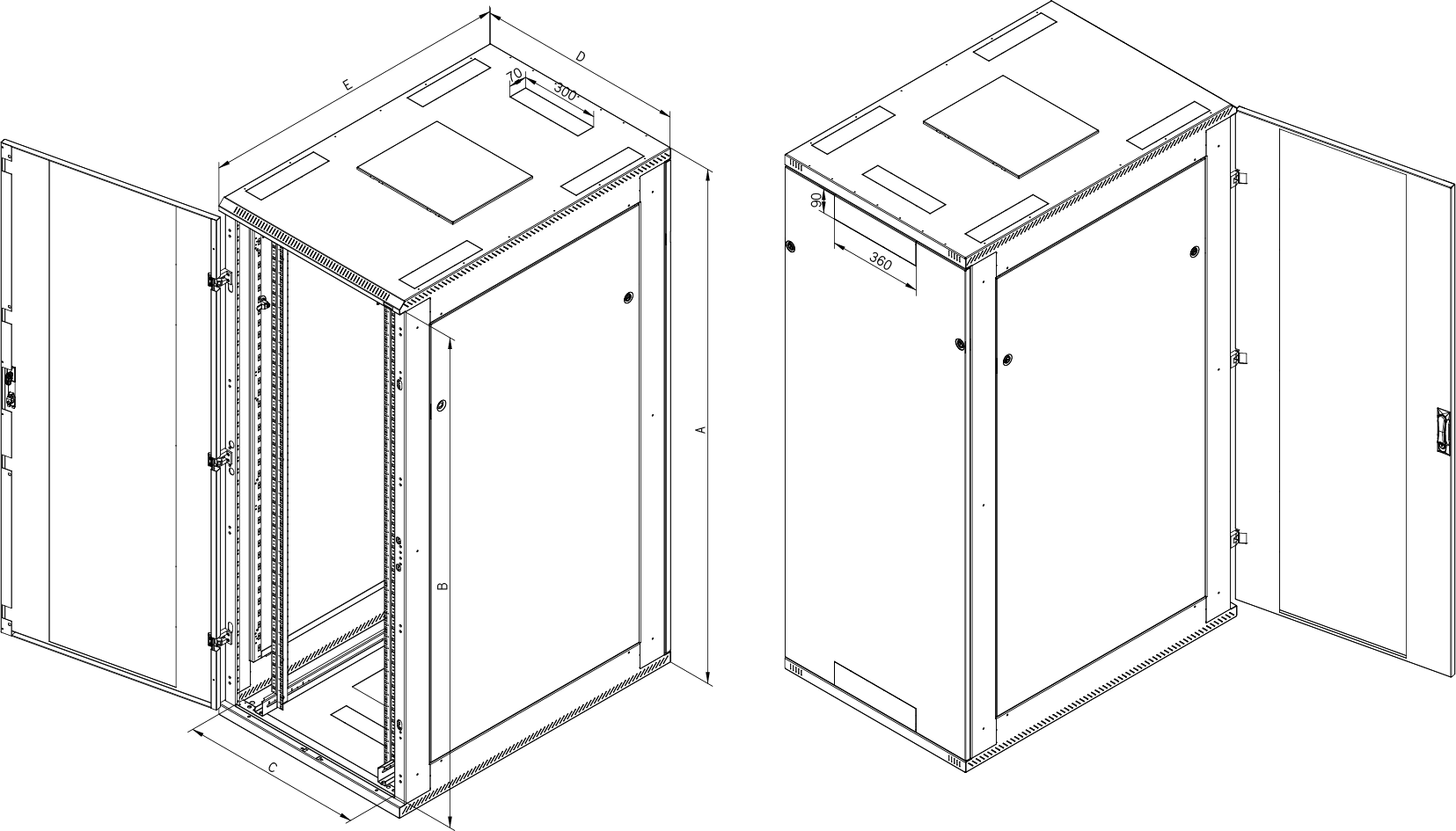

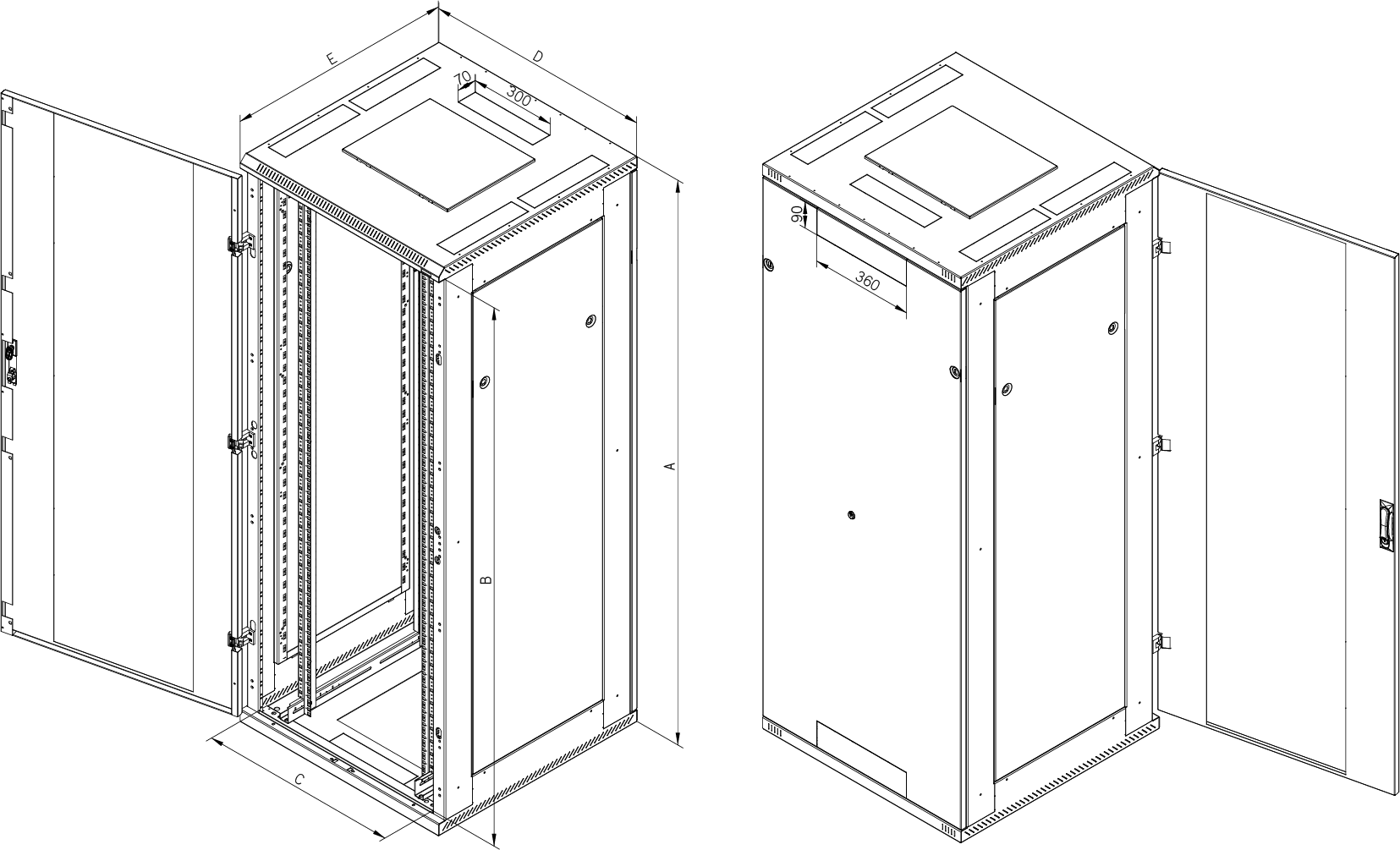

• • Szafa wolnostojąca 19” z ochroną IP20.
  • Szafa zawiera 4 regulowane szyny pionowe do montażu urządzeń (6 szyn w przypadku szaf o głębokości powyżej 800 mm).
  • Konstrukcja szafy:

  – spawana rama stalowa z zdejmowanymi panelami bocznymi,

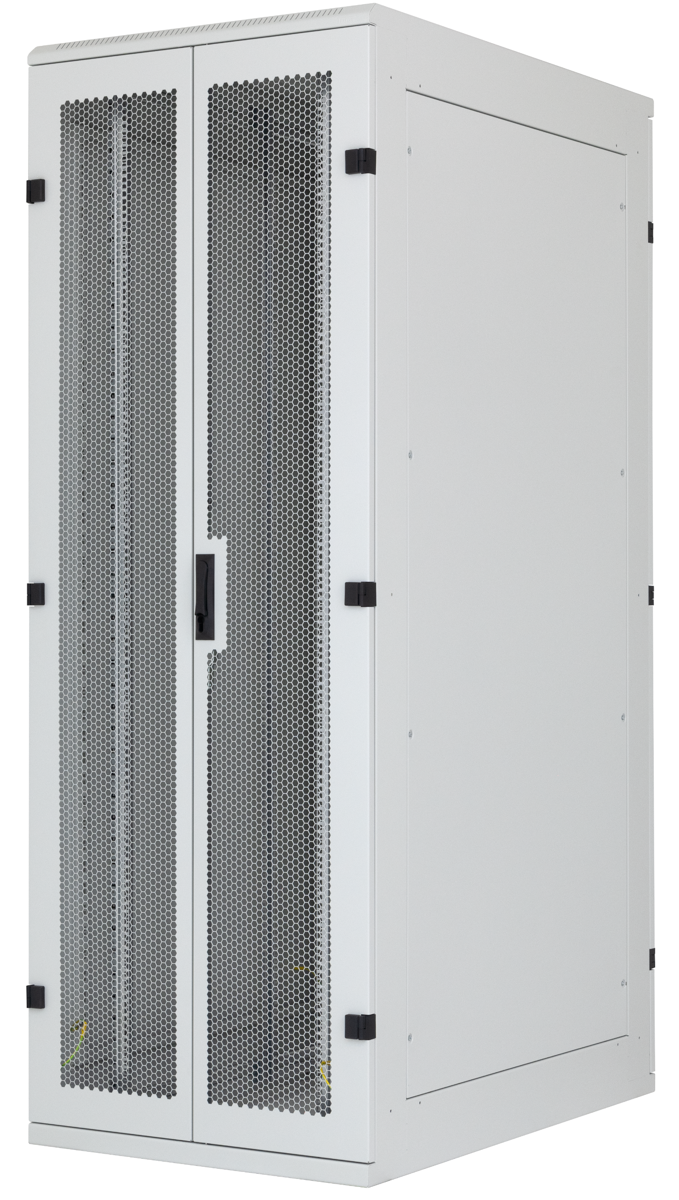

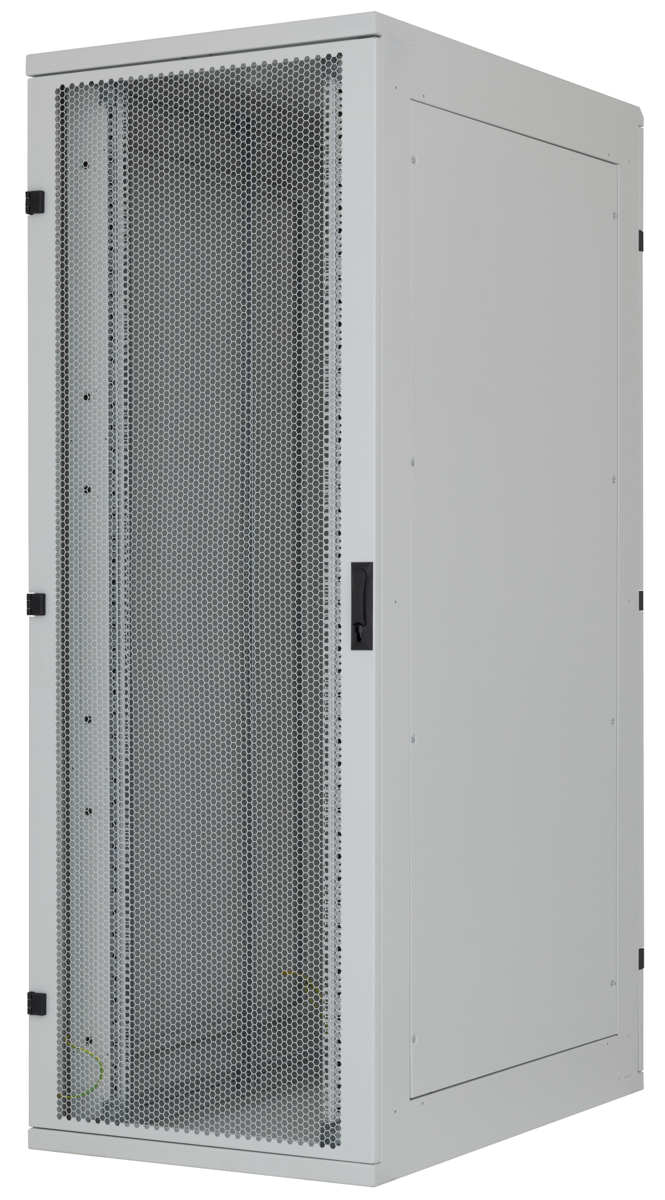

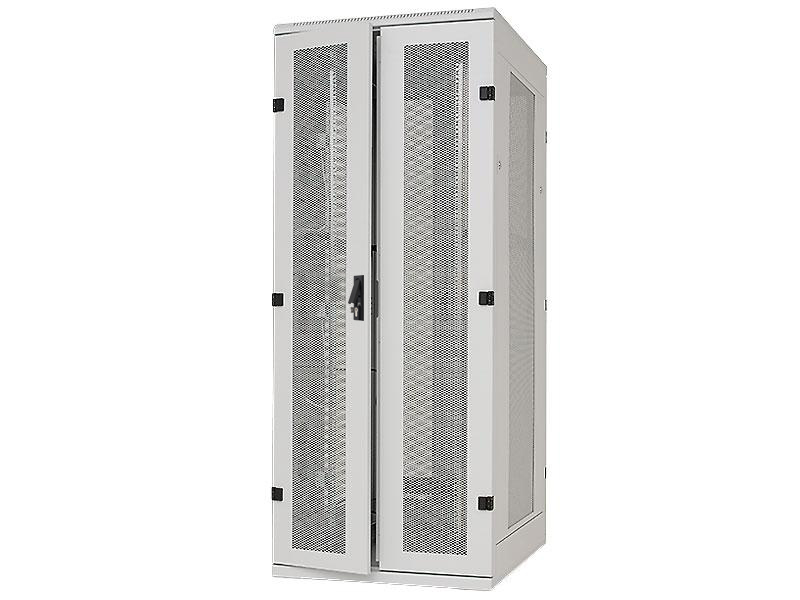

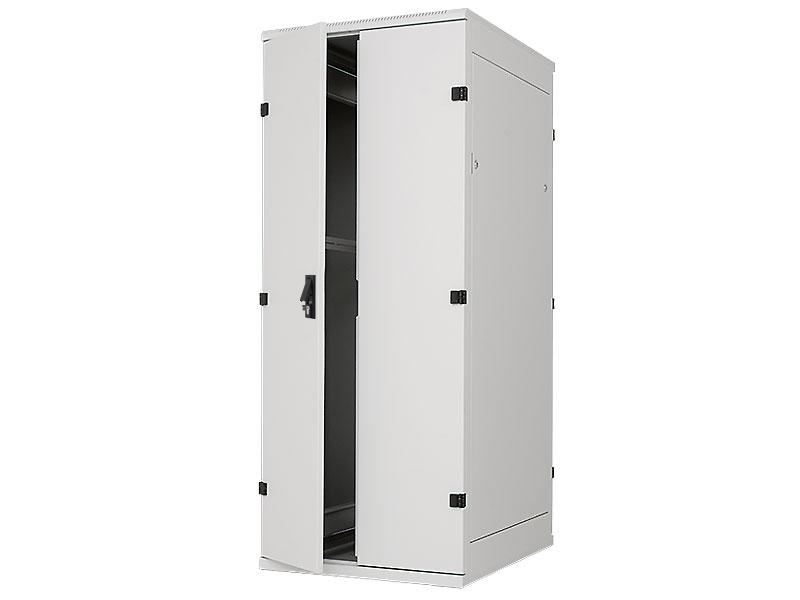

  – drzwi pojedyncze lub podwójne w wersji z litego metalu, perforowane (przepuszczalność powietrza 80% i 86%) lub przeszklone bezpiecznym szkłem hartowanym 4 mm (mogą znajdować się z przodu lub z tyłu szafy),

  – gotowość do montażu pionowych paneli do zarządzania okablowaniem i jednostek dystrybucji zasilania, w tym uchwytów montażowych w szkielecie szafy,

  – przygotowanie do łatwego łączenia szaf w większe zespoły.

  • Maksymalne dopuszczalne obciążenie drzwi wynosi 20 kg.
  • Minimalna grubość powłoki wykończeniowej wynosi 65 µm.
  • Szafy te są przeznaczone do instalacji urządzeń telekomunikacyjnych i systemów dystrybucji danych.

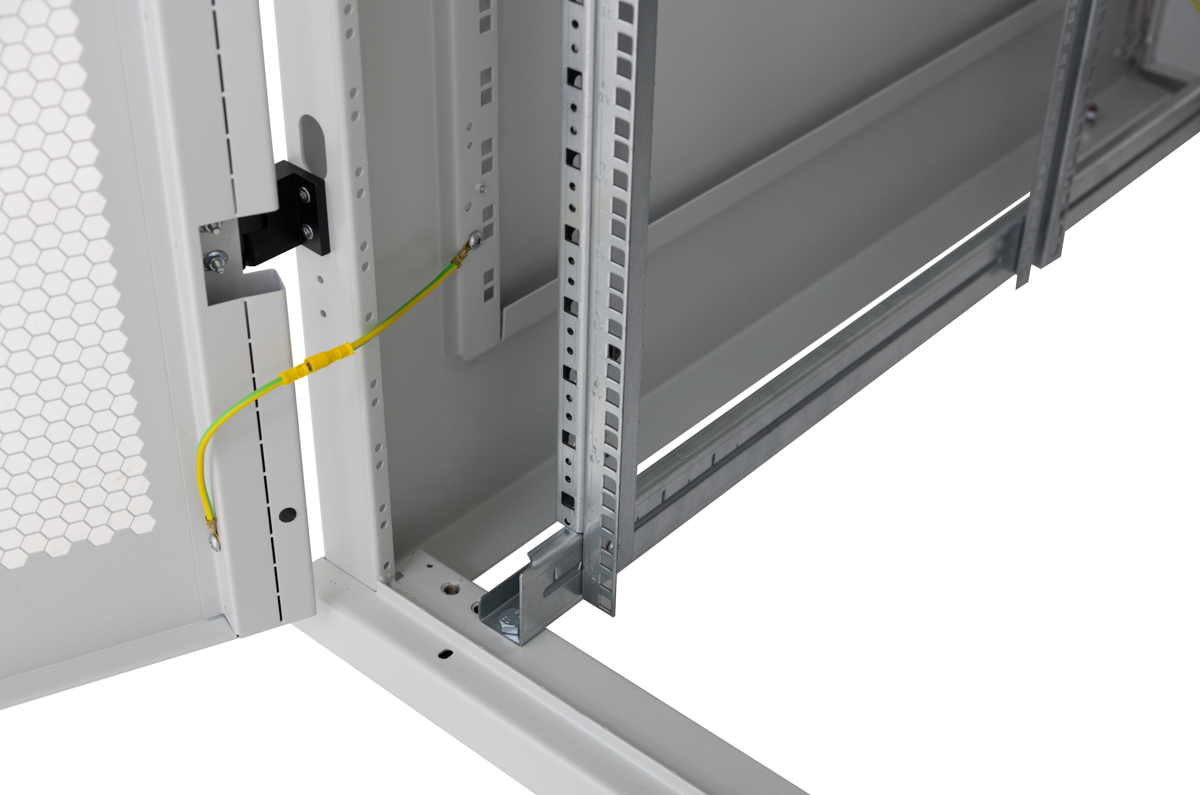

  • Rama szafy i wszystkie zdejmowane części (pokrywy boczne i tylne, drzwi…) są połączone elastycznymi kablami, które muszą być odpowiednio zamocowane i podłączone do złączy przez cały okres użytkowania szafy.
  • W dolnej części szafy znajduje się jedna śruba M8, która służy jako centralny punkt uziemienia.

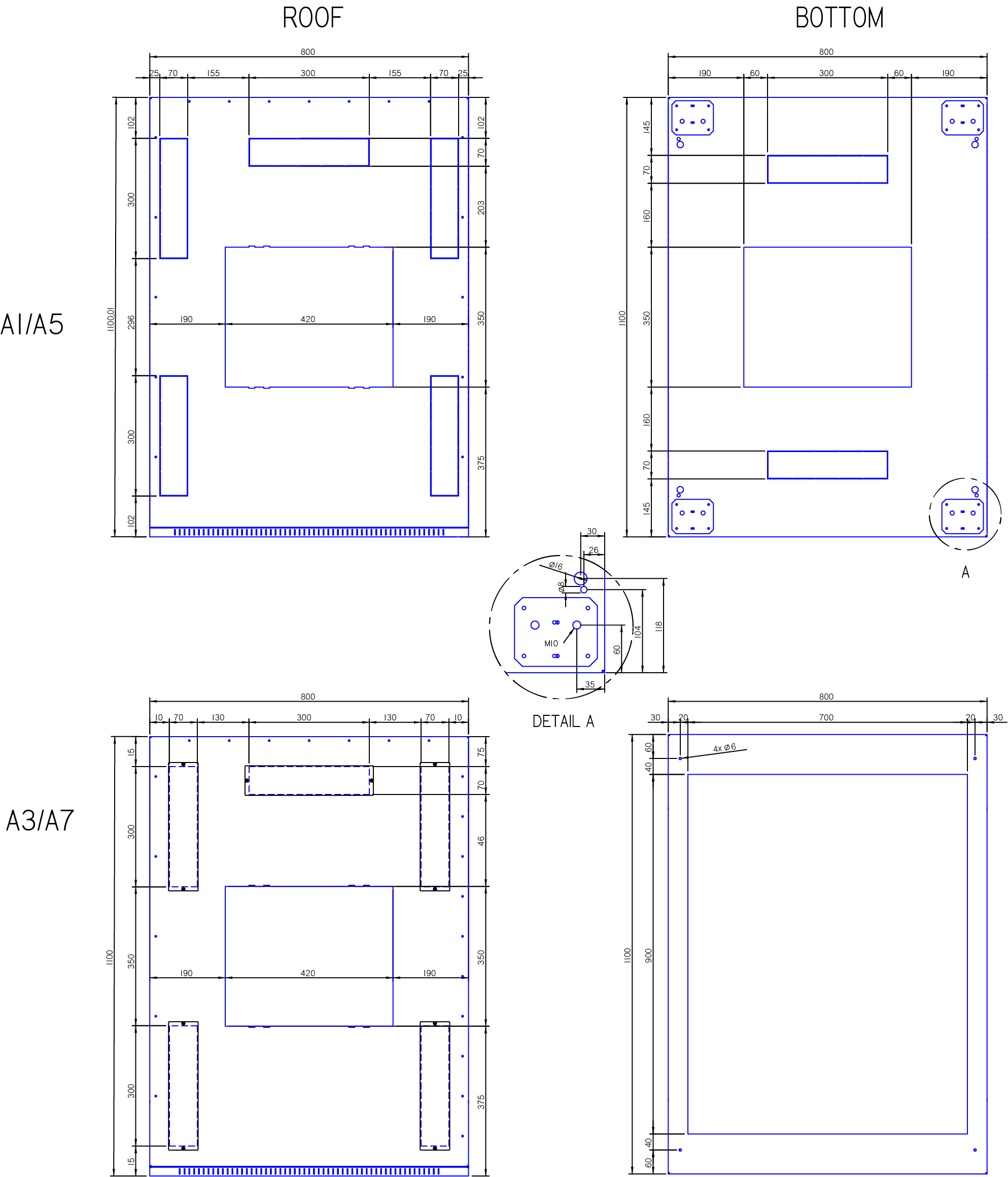

  • Otwory kablowe pokryte panelami zaślepiającymi typu breakout znajdują się w górnej i dolnej części szafy.
  • Wersje „A5” i „A7” posiadają w szynach szkieletowych wejścia kablowe z pokrywami wyłamanymi, umożliwiające poprowadzenie kabli połączeniowych między sąsiednimi szafami.

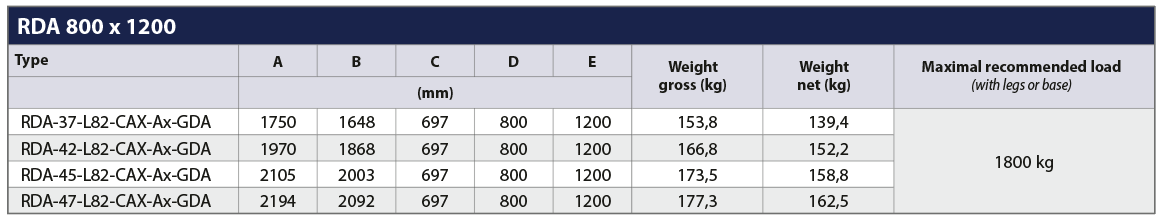

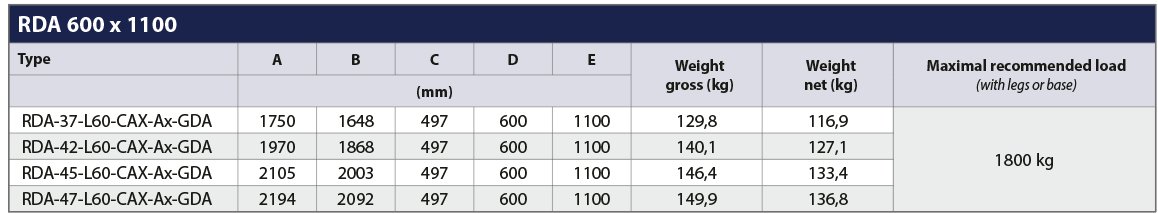

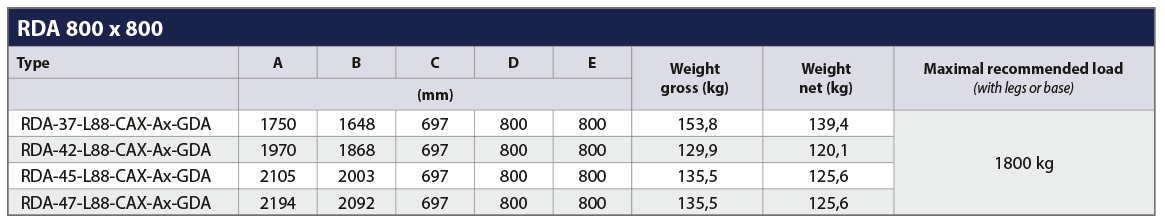

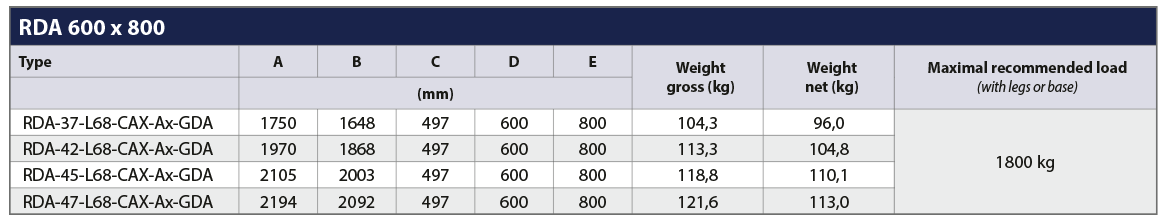

  • Maksymalne zalecane obciążenie statyczne szafy wynosi 1800 kg przy użyciu nóżek poziomujących lub podstawy.
  •

Warunki eksploatacji

• Środowisko pracy:

– środowisko wewnętrzne,

– szafa nie jest przeznaczona do instalacji na zewnątrz ani w środowisku, które może negatywnie wpływać na funkcjonalność szafy i zamontowanych urządzeń (np. środowisko zagrożone wybuchem lub wilgotne i mokre otoczenie).

• Należy chronić przed:

– uszkodzeniami mechanicznymi,

– niewłaściwą obsługą,

– użytkowaniem innym niż przewidziane dla szafy.

• Niewłaściwa obsługa to w szczególności:

– przeciążenie (przekroczenie maksymalnej zalecanej nośności),

– instalacja urządzeń, które mają negatywny wpływ na działanie i funkcjonowanie szafy lub zainstalowanych urządzeń,

– zmiana konstrukcji lub projektu szafy.

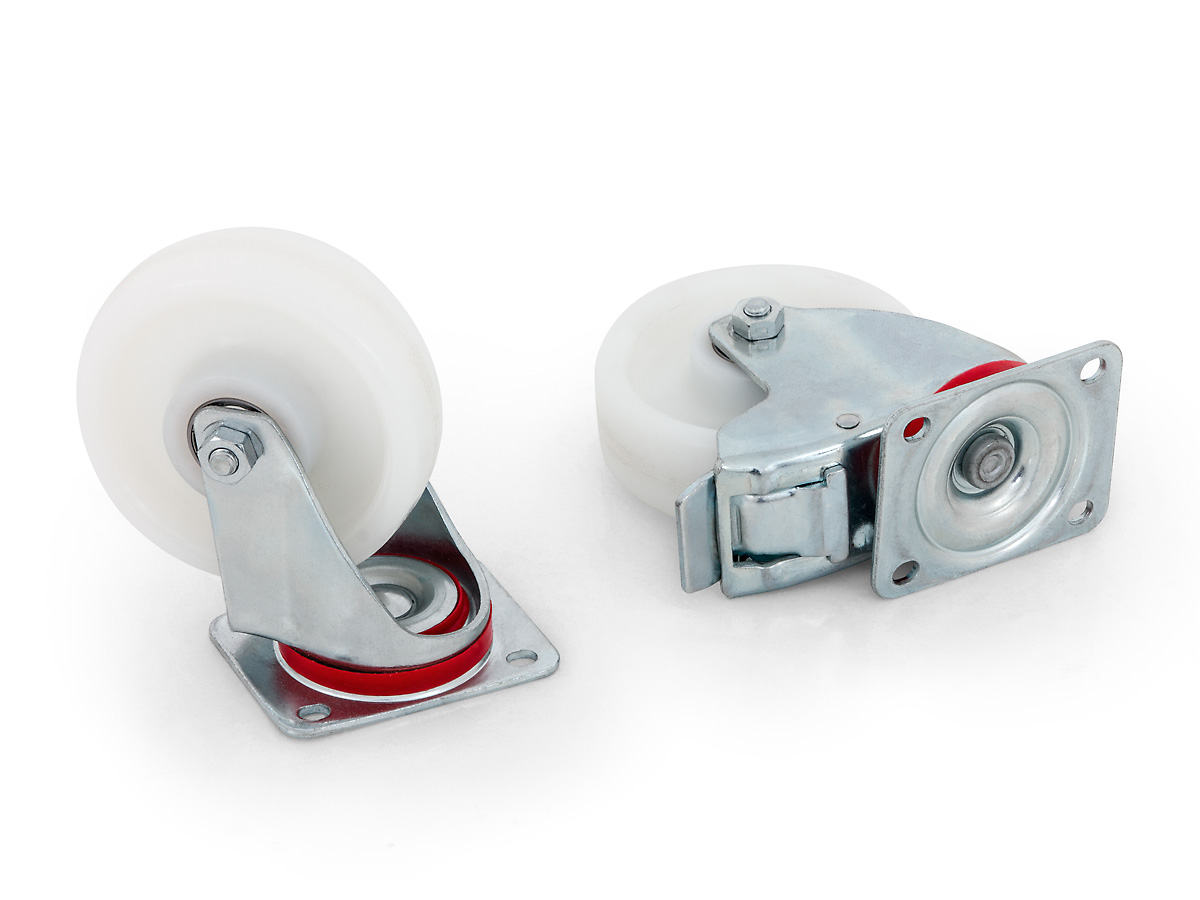

• W przypadku stosowania zestawu kółek RAX-MS-X47-X1 do bezpośredniego montażu na szafie (wysokość szafy zwiększa się o 155 mm) należy przestrzegać maksymalnej całkowitej nośności, uwzględniając ciężar szafy:

– 500 kg dla typów RTA, RYA, RDA, RDE o szerokości 600 mm,

– 600 kg dla typów RTA, RYA, RDA, RDE o szerokości 800 mm.

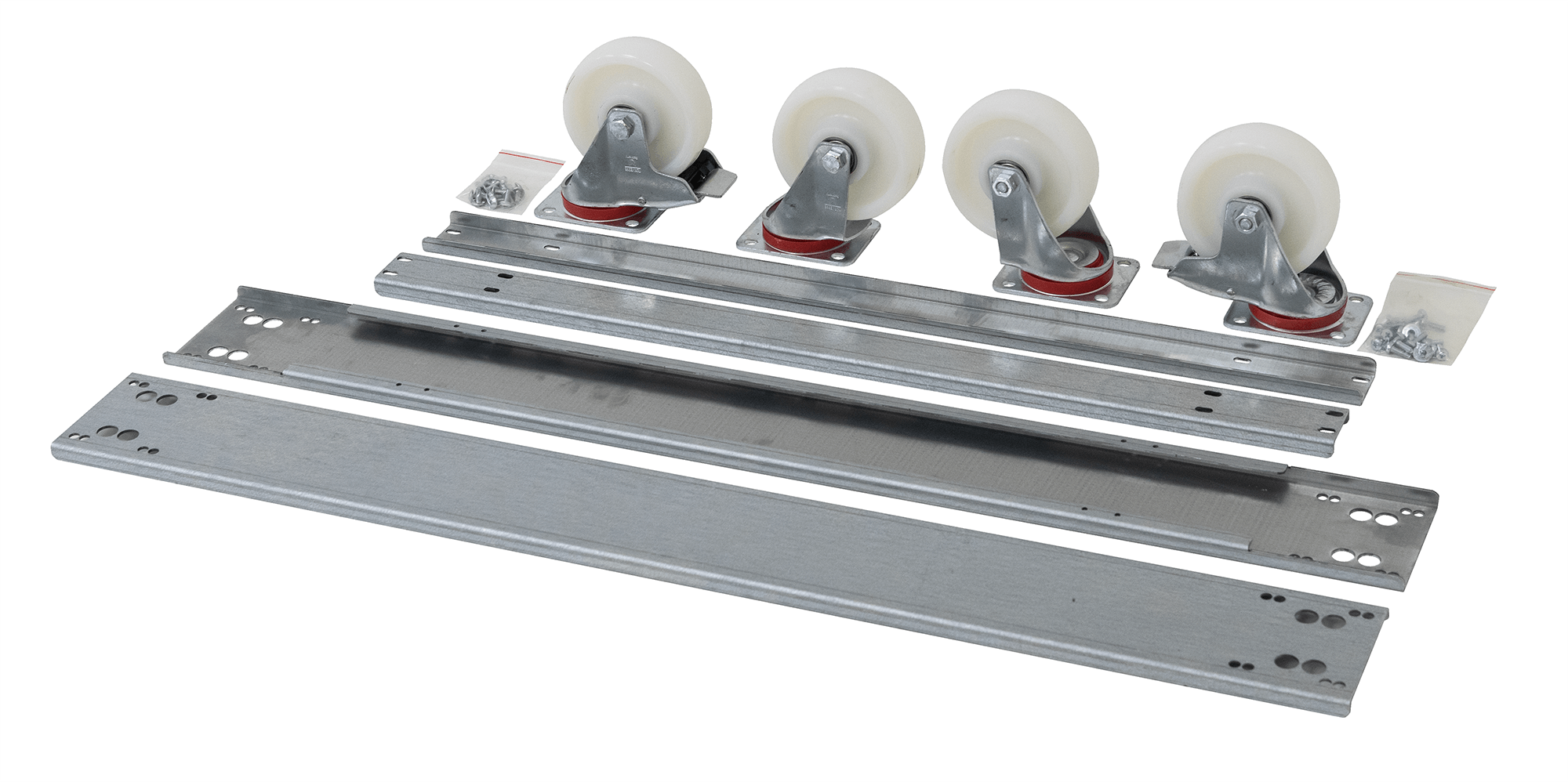

• W przypadku stosowania zestawu kółek RAX-RK-Dxx-X1 z ramą wzmacniającą (w zestawie kółka RAX-MS-X47-X1) maksymalna całkowita nośność wynosi 1050 kg, łącznie z ciężarem szafy**. Wysokość szafy zwiększa się o 158 mm. Podana nośność dotyczy zarówno szaf o szerokości 600 mm, jak i 800 mm.
• • W przypadku zastosowania zestawu kółek RAX-RK-Txx-X1 z ramą wzmacniającą maksymalna całkowita nośność wynosi 1500 kg wraz z ciężarem szafy**. Wysokość szafy zwiększa się o 143 mm. Podana nośność dotyczy zarówno szaf o szerokości 600, jak i 800 mm.
  • W przypadku stosowania zestawu kółek RAX-RK-Hxx-X1 z ramą wzmacniającą maksymalna całkowita nośność wynosi 1600 kg, łącznie z ciężarem szafy**. Wysokość szafy zwiększa się o 168 mm. Podana nośność dotyczy zarówno szaf o szerokości 600, jak i 800 mm.
  • Modele A3 i A7 są przeznaczone wyłącznie do bezpośredniego montażu na podłodze i nie można do nich stosować podstaw, nóżek poziomujących ani kółek.
  • Aby zapewnić stabilność, co najmniej 65% ładunku musi być umieszczone w dolnej połowie wysokości szafy.
  • Podczas przemieszczania załadowanej szafy należy przestrzegać odpowiednich norm*.

  • Montaż szafy

    • Aby zapewnić maksymalną zalecaną nośność i stabilność, konieczne jest równomierne rozłożenie obciążenia między przednią i tylną szyną pionową.
    • Szafę należy ustawić na równej podłodze i wyrównać ewentualne różnice za pomocą nóżek poziomujących.

    Aby zapobiec przedostawaniu się kurzu w przypadku, gdy kable przechodzą przez niektóre otwory kablowe, można je uszczelnić za pomocą szczotki i zabezpieczyć za pomocą frędzla (oba elementy są zawarte w dostawie).

  • Ochrona środowiska

    • Wszystkie części są wykonane z materiałów nadających się do recyklingu, a po wycofaniu szafy z eksploatacji należy ją utylizować zgodnie z odpowiednimi przepisami.

    • Certyfikat i zgodność



      • Produkt ten posiada certyfikat TÜV SÜD Czech i jest w pełni zgodny z normą ČSN EN 62208 ed.2:2012 (EN 62208:2011). Najnowszy certyfikat jest dostępny na stronie triton-racks.com/certificates.
      • * Nośność kółek dotyczy prędkości jazdy do 4 km/h na płaskim terenie i gładkiej powierzchni w temperaturze otoczenia w zakresie 10–30 °C. Wszystkie wymiary, nośności i tolerancje odpowiadają następującym normom: EN 12527-12533, DIN 7845.
      • ** Całkowita waga szafy = waga samej szafy + zainstalowane akcesoria + zainstalowane wyposażenie. Nośność na koło = całkowita waga obudowy / 3.
